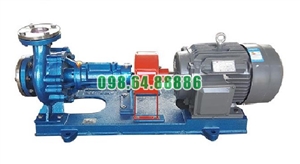

Bơm dầu truyền nhiệt RY

Cấu tạo Bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY có kết cấu bơm ly tâm trục ngang, thiết kế chuyên dụng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Cửa hút được bố trí theo hướng trục, cửa xả hướng lên trên theo phương thẳng đứng. Bơm và động cơ lắp đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm.

Các bộ phận chính gồm:

• Thân bơm và nắp bơm: Tạo buồng làm việc, dẫn dầu vào và đẩy dầu ra khỏi bơm.
• Bánh công tác: Quay với tốc độ cao để tạo lực ly tâm, làm tăng áp suất và vận chuyển dầu truyền nhiệt.
• Trục bơm: Truyền chuyển động từ động cơ đến bánh công tác.
• Cụm ổ bi: Gồm hai bộ vòng bi, có nhiệm vụ đỡ, định vị trục và giúp rôto quay ổn định.
• Thân ổ trục: Bảo vệ ổ bi và chứa dầu hoặc mỡ bôi trơn.
• Bộ làm kín: Kết hợp chèn làm kín và phớt dầu cao su chịu nhiệt, giúp hạn chế dầu nóng rò rỉ ra ngoài.
• Khớp nối mềm: Kết nối trục bơm với trục động cơ, truyền mô-men và giảm ảnh hưởng của rung động hoặc sai lệch nhỏ.
• Bệ máy và giá đỡ: Giữ toàn bộ cụm bơm – động cơ ổn định trong quá trình vận hành.

Bơm RY sử dụng cơ chế tản nhiệt tự nhiên, không cần hệ thống làm mát bằng nước. Thiết kế này giúp kết cấu gọn, giảm đường ống phụ, tiết kiệm chi phí vận hành và thuận tiện khi bảo dưỡng.

Ứng dụng Bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY được sử dụng để tuần hoàn và vận chuyển dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Bơm phù hợp với chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Một số ứng dụng phổ biến gồm:

• Tuần hoàn dầu nóng trong lò dầu tải nhiệt.
• Cấp nhiệt cho thiết bị phản ứng, bồn khuấy và hệ thống trao đổi nhiệt.
• Gia nhiệt máy ép, máy cán và dây chuyền sản xuất cao su, nhựa.
• Duy trì nhiệt độ trong ngành hóa chất và dầu khí.
• Gia nhiệt thiết bị sản xuất dược phẩm.
• Cấp nhiệt cho máy in, máy nhuộm và thiết bị sấy dệt.
• Tuần hoàn dầu nóng trong dây chuyền sản xuất nhựa đường và vật liệu làm đường.
• Gia nhiệt nồi nấu, bồn chứa và thiết bị chế biến thực phẩm.
• Cấp nhiệt cho máy ép gỗ, máy sấy gỗ và dây chuyền sản xuất ván công nghiệp.

Nhờ khả năng làm việc với môi chất nhiệt độ cao, vận hành ổn định và không cần làm mát bằng nước, bơm dầu truyền nhiệt RY phù hợp với các hệ thống cần truyền nhiệt liên tục, duy trì nhiệt độ đồng đều và hạn chế thất thoát nhiệt.
