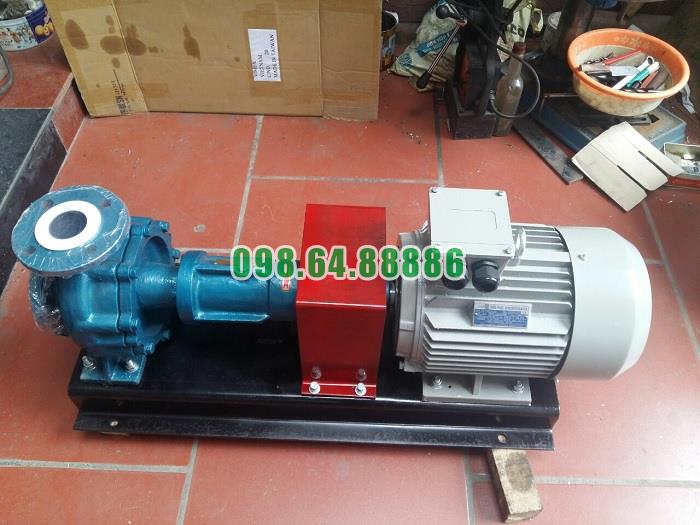

Bơm tuần hoàn dầu gia nhiệt RY80-50-200 Công suất 15 kW, cột áp 50 m, lưu lượng 50 m3/h

Tính năng làm việc liên tục ổn định của Bơm dầu truyền nhiệt RY80-50-200

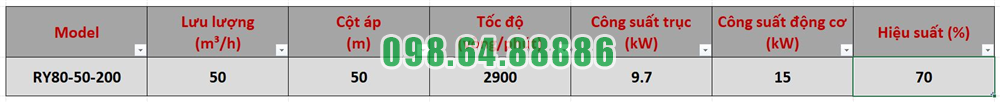

Bơm dầu truyền nhiệt RY80-50-200 được thiết kế cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp cần vận hành liên tục. Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và động cơ 15 kW, model này có khả năng duy trì dòng dầu ổn định khi được lắp đặt và vận hành đúng yêu cầu kỹ thuật.

Điểm nổi bật của Bơm dầu truyền nhiệt RY80-50-200 là sự kết hợp giữa kết cấu cơ khí ổn định, hệ thống ổ bi, làm kín, bôi trơn và khả năng tản nhiệt tự nhiên, giúp bơm phù hợp với chế độ làm việc kéo dài.

Cụm rôto ổn định khi vận hành ở tốc độ cao

Bơm sử dụng trục bơm kết hợp với bánh công tác và hai bộ vòng bi để đỡ, định vị rôto.

Khi bơm làm việc ở 2.900 vòng/phút, các ổ bi giúp giữ trục quay đúng tâm, hạn chế dao động và duy trì vị trí ổn định của bánh công tác trong thân bơm.

Khả năng giữ rôto ổn định là yếu tố quan trọng để bơm có thể hoạt động liên tục mà không phát sinh rung động lớn hoặc ma sát bất thường.

Khớp nối mềm giúp truyền động ổn định

Động cơ 15 kW truyền mô-men đến trục bơm thông qua khớp nối mềm.

Khớp nối giúp quá trình truyền động diễn ra đều, đồng thời hỗ trợ hấp thụ một phần rung động nhỏ trong hệ thống truyền động. Khi trục bơm và trục động cơ được căn chỉnh đúng đồng tâm, cụm bơm có thể duy trì chuyển động ổn định trong thời gian dài.

Đây là một trong những điều kiện quan trọng để Bơm dầu truyền nhiệt RY80-50-200 làm việc liên tục mà không gây tải bất thường lên ổ bi và trục.

Hệ thống bôi trơn hỗ trợ vận hành dài giờ

Ổ bi được bôi trơn đúng cách

Khả năng làm việc liên tục của RY80-50-200 phụ thuộc nhiều vào tình trạng bôi trơn của ổ bi.

Dòng RY sử dụng dầu tải nhiệt sạch cho khoang bôi trơn ở phía bánh công tác, trong khi ổ bi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu kỹ thuật.

Khi ổ bi được bôi trơn đầy đủ, ma sát giữa các bề mặt chuyển động giảm xuống, giúp hạn chế nhiệt phát sinh và hỗ trợ duy trì tốc độ quay ổn định.

Thiết kế tản nhiệt tự nhiên hỗ trợ vận hành liên tục

Một ưu điểm quan trọng của Bơm dầu truyền nhiệt RY80-50-200 là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Thân ổ trục và giá đỡ được bố trí để tạo khoảng cách giữa vùng thân bơm nóng với khu vực ổ bi và động cơ. Nhờ đó, nhiệt được phân tán ra môi trường và giảm ảnh hưởng trực tiếp đến cụm truyền động.

Khả năng tản nhiệt này đặc biệt có ý nghĩa khi bơm phải làm việc liên tục với dầu tải nhiệt ở nhiệt độ cao.

Bộ làm kín giúp duy trì độ kín trong thời gian dài

RY80-50-200 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt.

Hệ thống này giúp hạn chế dầu nóng rò rỉ dọc theo trục trong quá trình vận hành.

Khi bộ làm kín được kiểm tra và bảo dưỡng đúng cách, khả năng duy trì độ kín ổn định giúp bơm làm việc lâu dài mà không làm thất thoát môi chất quá mức hoặc ảnh hưởng đến khu vực ổ bi.

Lưu lượng ổn định giúp hạn chế quá nhiệt

Tại điểm làm việc 50 m³/h và cột áp 50 m, dòng dầu đi qua thân bơm liên tục, giúp hạn chế tình trạng dầu lưu lại quá lâu tại các khu vực có nhiệt độ cao.

Việc duy trì lưu lượng ổn định cũng giúp giảm nguy cơ phát nhiệt cục bộ bên trong bơm.

Đây là lý do RY80-50-200 cần được vận hành trong vùng lưu lượng phù hợp, tránh làm việc kéo dài ở lưu lượng quá thấp.

Căn chỉnh đồng tâm giúp giảm rung khi chạy liên tục

Độ đồng tâm giữa bơm và động cơ ảnh hưởng trực tiếp đến tính ổn định khi vận hành dài giờ.

Nếu hai trục bị lệch, ổ bi sẽ chịu tải không đều, rung động tăng và nhiệt độ cụm trục có thể cao hơn bình thường.

Vì vậy, quá trình lắp đặt RY80-50-200 cần căn chỉnh chính xác trục bơm và trục động cơ trước khi đưa vào vận hành. Khi đồng tâm được bảo đảm, cụm máy có thể hoạt động êm và ổn định hơn.

Kiểm soát nhiệt độ giúp bơm duy trì trạng thái làm việc tốt

Với bơm dầu nóng, nhiệt độ luôn là yếu tố cần được kiểm soát trong suốt thời gian vận hành.

Trước khi khởi động, thân bơm cần được gia nhiệt từ từ. Khi đã vận hành ổn định, cần theo dõi nhiệt độ ổ bi, nhiệt độ thân bơm và tình trạng bôi trơn.

Việc kiểm soát nhiệt độ giúp phát hiện sớm các hiện tượng bất thường và hạn chế hư hỏng khi bơm phải làm việc trong thời gian dài.

Theo dõi rung động và tiếng ồn khi vận hành liên tục

Bơm dầu truyền nhiệt RY80-50-200 cần được theo dõi độ rung trong suốt quá trình hoạt động.

Nếu xuất hiện rung mạnh hoặc tiếng ồn bất thường, nguyên nhân có thể liên quan đến lệch tâm, ổ bi hư hỏng, không khí trong đường ống hoặc tải trọng đường ống truyền lên bơm.

Việc kiểm tra sớm giúp tránh để sự cố nhỏ phát triển thành hư hỏng lớn trong quá trình vận hành liên tục.

Bảo dưỡng định kỳ giúp duy trì độ ổn định lâu dài

Khả năng làm việc liên tục không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc vào chế độ bảo dưỡng.

Ổ bi, dầu và mỡ bôi trơn, bộ làm kín, khớp nối, bu lông móng và tình trạng đường ống cần được kiểm tra định kỳ.

Khi các chi tiết được duy trì trong tình trạng tốt, RY80-50-200 có thể giữ được khả năng vận hành ổn định và hạn chế thời gian dừng máy ngoài kế hoạch.

Tính năng làm việc liên tục ổn định của Bơm dầu truyền nhiệt RY80-50-200 được tạo nên từ nhiều yếu tố như cụm rôto được đỡ bằng ổ bi, truyền động qua khớp nối mềm, hệ thống bôi trơn phù hợp, bộ làm kín chịu nhiệt và thiết kế tản nhiệt tự nhiên.

Với thông số 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, bơm có thể duy trì dòng dầu nóng liên tục khi được vận hành đúng vùng làm việc, căn chỉnh đồng tâm chính xác và bảo dưỡng định kỳ. Đây là nền tảng giúp RY80-50-200 phù hợp với các hệ thống gia nhiệt công nghiệp yêu cầu hoạt động ổn định trong thời gian dài.

Bơm dầu truyền nhiệt RY80-50-200 ứng dụng trong quy trình chưng cất công nghiệp

Bơm dầu truyền nhiệt RY80-50-200 có thể được sử dụng trong hệ thống cấp và tuần hoàn dầu tải nhiệt phục vụ quy trình chưng cất công nghiệp. Nhiệm vụ chính của bơm là vận chuyển dầu nóng từ bộ gia nhiệt đến thiết bị cần cấp nhiệt, sau đó đưa dầu quay trở lại để tiếp tục chu trình.

Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, RY80-50-200 phù hợp với các hệ thống cần duy trì dòng dầu tải nhiệt ổn định trong thời gian dài.

Vai trò của RY80-50-200 trong hệ thống chưng cất

Trong quy trình chưng cất công nghiệp, nhiệt lượng cần được cung cấp liên tục để gia nhiệt hỗn hợp nguyên liệu và duy trì quá trình bay hơi.

Bơm dầu truyền nhiệt RY80-50-200 không trực tiếp bơm sản phẩm chưng cất mà chủ yếu làm nhiệm vụ tuần hoàn dầu tải nhiệt trong mạch gia nhiệt gián tiếp.

Dầu được đưa từ bộ gia nhiệt đến thiết bị chưng cất, truyền nhiệt cho môi chất công nghệ rồi quay về nguồn nhiệt.

Chu trình cơ bản có thể bố trí như sau:

Bộ gia nhiệt dầu → Bơm RY80-50-200 → thiết bị chưng cất → đường hồi dầu → bộ gia nhiệt.

Cấp dầu nóng cho thiết bị gia nhiệt chưng cất

Một ứng dụng quan trọng của Bơm dầu truyền nhiệt RY80-50-200 trong quy trình chưng cất công nghiệp là cấp dầu nóng cho thiết bị trao đổi nhiệt hoặc bộ phận gia nhiệt của hệ thống chưng cất.

Dầu tải nhiệt sau khi được nâng nhiệt được bơm đưa qua bề mặt trao đổi nhiệt. Nhiệt từ dầu truyền sang nguyên liệu cần chưng cất, làm nhiệt độ của hỗn hợp tăng đến mức phù hợp cho quá trình bay hơi.

Sau khi truyền nhiệt, dầu giảm nhiệt và được đưa trở lại bộ gia nhiệt.

Duy trì nhiệt liên tục cho quá trình bay hơi

Quá trình chưng cất yêu cầu nguồn nhiệt tương đối ổn định. Nếu lưu lượng dầu tải nhiệt thay đổi lớn, khả năng truyền nhiệt cũng có thể biến động theo.

RY80-50-200 giúp duy trì dòng dầu nóng liên tục qua khu vực gia nhiệt. Với lưu lượng 50 m³/h, bơm có khả năng cung cấp lượng dầu tuần hoàn ổn định cho hệ thống khi điểm làm việc thực tế phù hợp với đặc tính của bơm.

Dòng dầu ổn định giúp quá trình cấp nhiệt diễn ra đều hơn, hỗ trợ duy trì điều kiện bay hơi trong thiết bị chưng cất.

Tạo cột áp để thắng trở lực hệ thống

Trong mạch dầu tải nhiệt của hệ thống chưng cất, dầu phải đi qua đường ống, van, co nối và các thiết bị trao đổi nhiệt. Những bộ phận này đều tạo ra tổn thất áp suất.

Bơm dầu truyền nhiệt RY80-50-200 cung cấp cột áp khoảng 50 m tại điểm làm việc 50 m³/h, giúp duy trì dòng dầu qua hệ thống khi tổng trở lực phù hợp.

Cột áp đủ giúp dầu tải nhiệt được đưa tới các thiết bị ở vị trí cần cấp nhiệt mà không làm dòng tuần hoàn suy giảm quá mức.

Hỗ trợ kiểm soát nhiệt độ trong thiết bị chưng cất

Bơm không trực tiếp điều chỉnh nhiệt độ, nhưng khả năng duy trì lưu lượng dầu tải nhiệt ổn định có ảnh hưởng đến quá trình kiểm soát nhiệt.

Khi RY80-50-200 duy trì dòng dầu đều, nhiệt lượng từ bộ gia nhiệt được vận chuyển liên tục đến thiết bị chưng cất. Hệ thống điều khiển nhiệt có thể phối hợp với nguồn gia nhiệt và van điều chỉnh để duy trì nhiệt độ theo yêu cầu công nghệ.

Nhờ vậy, quá trình chưng cất có điều kiện hoạt động ổn định hơn.

Khả năng làm việc với dầu tải nhiệt nhiệt độ cao

Dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.

Nhiệt độ môi chất theo phạm vi làm việc của dòng bơm có thể lên đến khoảng 350°C, vì vậy RY80-50-200 phù hợp với các mạch dầu tải nhiệt dùng cho gia nhiệt công nghiệp.

Trong ứng dụng thực tế, nhiệt độ vận hành cần được lựa chọn phù hợp với dầu tải nhiệt, vật liệu đường ống và yêu cầu của thiết bị chưng cất.

Gia nhiệt bơm trước khi đưa hệ thống lên nhiệt độ cao

Khi hệ thống chưng cất bắt đầu vận hành, bơm không nên chuyển đột ngột từ trạng thái nguội sang dầu có nhiệt độ quá cao.

Cần cho dầu nóng tuần hoàn qua thân bơm để gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt từ từ giúp các chi tiết của RY80-50-200 giãn nở ổn định và hạn chế ảnh hưởng đến trục, ổ bi cũng như cụm làm kín.

Duy trì lưu lượng tối thiểu trong quá trình chưng cất

Nhu cầu nhiệt của hệ thống chưng cất có thể thay đổi theo từng giai đoạn. Tuy nhiên, không nên giảm lưu lượng qua bơm xuống quá thấp trong thời gian dài.

Dòng RY được khuyến cáo không vận hành dưới khoảng 30% lưu lượng thiết kế. Nếu hệ thống cần giảm đáng kể lượng dầu cấp đến thiết bị, có thể bố trí đường bypass để vẫn duy trì dòng dầu tối thiểu qua bơm.

Điều này giúp tránh dòng chảy không ổn định và hạn chế tích nhiệt trong thân bơm.

Đảm bảo quá trình tuần hoàn không bị gián đoạn

Trong quy trình chưng cất liên tục, việc mất dòng dầu tải nhiệt có thể làm quá trình cấp nhiệt bị gián đoạn.

Do đó, Bơm dầu truyền nhiệt RY80-50-200 cần được kiểm tra thường xuyên về độ rung, nhiệt độ ổ bi, tình trạng làm kín và áp suất cửa xả.

Đối với dây chuyền quan trọng, có thể bố trí một bơm chính và một bơm dự phòng để giảm thời gian dừng hệ thống khi cần bảo dưỡng.

Dừng bơm đúng cách sau quá trình chưng cất

Sau khi ngừng cấp nhiệt cho thiết bị chưng cất, không nên dừng RY80-50-200 ngay khi dầu vẫn còn ở nhiệt độ cao.

Nên tiếp tục tuần hoàn để nhiệt độ môi chất giảm dần. Khi nhiệt độ xuống dưới khoảng 100°C, có thể đóng từ từ van xả và dừng động cơ.

Việc giảm nhiệt trước khi dừng giúp hạn chế sốc nhiệt và bảo vệ các chi tiết cơ khí của bơm.

Hiệu quả của RY80-50-200 trong hệ thống chưng cất

Bơm dầu truyền nhiệt RY80-50-200 ứng dụng trong quy trình chưng cất công nghiệp chủ yếu đảm nhiệm nhiệm vụ tuần hoàn dầu nóng giữa bộ gia nhiệt và thiết bị chưng cất. Bơm giúp duy trì dòng dầu liên tục, tạo cột áp để thắng trở lực đường ống và hỗ trợ ổn định quá trình truyền nhiệt.

Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 phù hợp với các hệ thống chưng cất sử dụng phương pháp gia nhiệt gián tiếp bằng dầu tải nhiệt, khi các thông số vận hành thực tế được lựa chọn phù hợp với đặc tính của bơm.
