Khi tìm hiểu vật liệu gang đúc chịu lực trong cấu tạo Bơm dầu truyền nhiệt RY65-50-160, cần lưu ý rằng tài liệu kỹ thuật được cung cấp không ghi rõ thân bơm, nắp bơm hay các chi tiết chịu áp của model RY65-50-160 được chế tạo bằng gang đúc. Vì vậy, chưa có đủ căn cứ từ tài liệu để khẳng định chính xác mác gang hoặc thành phần vật liệu của model này.
Tài liệu chỉ xác nhận kết cấu dòng RY gồm thân bơm, nắp bơm, bánh công tác, trục, ổ bi, thân ổ trục và các bộ phận liên quan; đồng thời các mặt bích hút, mặt bích xả và bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar.
Trong cấu tạo Bơm dầu truyền nhiệt RY65-50-160, thân bơm là bộ phận chính bao quanh bánh công tác và tạo thành khoang dẫn dầu truyền nhiệt.
Theo sơ đồ kết cấu của dòng RY, thân bơm là chi tiết số 1, kết hợp với nắp bơm, bánh công tác và trục để tạo thành cụm làm việc chính của thiết bị.
Do thân bơm trực tiếp chứa môi chất và chịu tác động của áp suất trong quá trình vận hành, đây là vị trí đòi hỏi khả năng chịu lực và độ ổn định kết cấu cao.
Một thông tin quan trọng liên quan đến khả năng chịu lực của Bơm dầu truyền nhiệt RY65-50-160 là cấp áp suất thiết kế.
Tài liệu quy định:
Mặt bích hút thuộc nhóm bộ phận chịu áp.
Mặt bích xả thuộc nhóm bộ phận chịu áp.
Các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Điều này cho thấy kết cấu thân và các vị trí kết nối của bơm được thiết kế để đáp ứng yêu cầu cơ học của hệ thống tuần hoàn dầu nóng.
Nếu Bơm dầu truyền nhiệt RY65-50-160 thực tế được nhà sản xuất xác nhận sử dụng gang đúc, ưu điểm của vật liệu này cần được đánh giá dựa trên đúng mác gang và tiêu chuẩn chế tạo đi kèm.
Tuy nhiên, tài liệu hiện có không cung cấp:
Mác gang của thân bơm.
Thành phần hóa học của vật liệu.
Tiêu chuẩn vật liệu.
Giới hạn bền kéo.
Độ cứng vật liệu.
Vật liệu cụ thể của bánh công tác và nắp bơm.
Vì vậy, không nên tự ghi những thông số vật liệu này vào thông số kỹ thuật của RY65-50-160 nếu chưa có catalogue hoặc chứng nhận vật liệu từ nhà sản xuất.
Việc tài liệu xác nhận các bộ phận chịu áp đạt cấp 16 bar không đồng nghĩa với việc có thể kết luận chúng được chế tạo từ một loại gang cụ thể.
Hai thông tin cần được phân biệt rõ:
Cấp chịu áp phản ánh yêu cầu thiết kế của bộ phận chịu áp, còn vật liệu chế tạo phải được xác nhận bằng thông số vật liệu riêng của nhà sản xuất.
Bơm dầu truyền nhiệt RY65-50-160 thuộc dòng RY chuyên dùng để vận chuyển môi chất nhiệt độ cao. Tài liệu quy định môi chất phải có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ làm việc không vượt quá 350°C.
Do đó, dù sử dụng loại vật liệu cụ thể nào, các bộ phận chính như thân bơm và nắp bơm đều phải phù hợp với điều kiện làm việc của thiết bị trong hệ thống dầu tải nhiệt.
Khi nói về vật liệu gang đúc chịu lực trong cấu tạo Bơm dầu truyền nhiệt RY65-50-160, tài liệu hiện có chưa đủ căn cứ để khẳng định chính xác model này sử dụng gang đúc hoặc xác định mác gang cụ thể.
Thông tin có thể xác nhận chắc chắn là thân bơm và nắp bơm thuộc cụm thân chính, còn mặt bích hút, mặt bích xả và các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar. Vì vậy, nếu cần công bố Bơm dầu truyền nhiệt RY65-50-160 sử dụng gang đúc chịu lực, nên đối chiếu thêm catalogue vật liệu hoặc xác nhận trực tiếp từ nhà sản xuất để bảo đảm thông tin kỹ thuật chính xác.
Nguyên lý làm việc ly tâm của Bơm dầu truyền nhiệt RY65-50-160 dựa trên chuyển động quay của bánh công tác để tạo dòng dầu từ cửa hút đi vào tâm bánh công tác, sau đó được đưa ra phía ngoài và thoát qua cửa xả. Tài liệu xác định dòng RY là bơm tuần hoàn dầu nóng kiểu ly tâm, trong đó cửa hút bố trí theo hướng trục và cửa xả bố trí hướng tâm theo phương thẳng đứng.
Khi Bơm dầu truyền nhiệt RY65-50-160 làm việc, dầu tải nhiệt được đưa vào cửa hút theo hướng trục.
Cách bố trí này giúp dòng dầu đi trực tiếp vào khu vực trung tâm của bánh công tác. Đây là điểm bắt đầu của quá trình tạo dòng trong bơm ly tâm RY65-50-160.
Bánh công tác là bộ phận thuộc cụm rôto, được lắp trên trục bơm và cố định bằng đai ốc bánh công tác.
Khi động cơ truyền chuyển động qua khớp nối mềm đến trục bơm, bánh công tác quay theo trục. Với RY65-50-160, tốc độ làm việc là 2.900 vòng/phút.
Từ nguyên lý chung của bơm ly tâm và kết cấu được tài liệu mô tả, khi bánh công tác quay, dầu trong bánh công tác được gia tốc và chuyển từ vùng tâm ra phía ngoài nhờ tác dụng ly tâm.
Trong quá trình bánh công tác quay, dầu liên tục nhận năng lượng từ bánh công tác.
Dòng dầu chuyển động từ khu vực gần tâm bánh công tác ra vùng ngoài của bánh công tác. Quá trình này làm dầu tăng năng lượng và hình thành dòng chảy hướng về phía cửa xả.
Đây chính là phần cốt lõi trong nguyên lý làm việc ly tâm của Bơm dầu truyền nhiệt RY65-50-160.
Sau khi rời bánh công tác, dầu được dẫn về cửa xả của thân bơm.
Theo tài liệu, cửa xả của dòng RY được bố trí hướng tâm theo phương thẳng đứng.
Như vậy, hướng chuyển động chính của dầu có thể mô tả ngắn gọn:
Cửa hút hướng trục → tâm bánh công tác → vùng ngoài bánh công tác → cửa xả hướng tâm.
Khi dầu ở tâm bánh công tác liên tục được đưa ra phía ngoài, khu vực đầu vào bánh công tác tiếp tục nhận dầu từ đường hút.
Do bánh công tác quay liên tục ở tốc độ định mức nên chu trình hút – truyền năng lượng – đẩy dầu cũng diễn ra liên tục, tạo thành dòng tuần hoàn trong hệ thống dầu tải nhiệt.
RY65-50-160 có tốc độ quay 2.900 vòng/phút, lưu lượng 20 m³/h và cột áp 32 m.
Tốc độ quay của bánh công tác là yếu tố trực tiếp tạo chuyển động ly tâm cho dầu. Khi bơm vận hành đúng tốc độ thiết kế, bánh công tác tạo ra điều kiện cần thiết để duy trì lưu lượng và cột áp theo điểm làm việc đã công bố.
Tài liệu của dòng RY thể hiện đường đặc tính giữa lưu lượng Q và cột áp H tại tốc độ xấp xỉ 2.900 vòng/phút. Nhà sản xuất yêu cầu điểm làm việc của hệ thống nằm trong vùng đặc tính phù hợp và ưu tiên gần vùng hiệu suất cao.

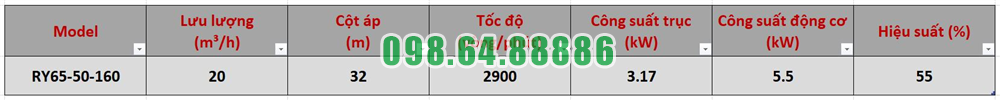

Đối với RY65-50-160, điểm làm việc được công bố là:
Lưu lượng: 20 m³/h
Cột áp: 32 m
Tốc độ: 2.900 vòng/phút
Công suất động cơ: 5,5 kW
Hiệu suất: 55%
Các thông số này phản ánh kết quả làm việc của bánh công tác ly tâm tại điểm vận hành được nhà sản xuất đưa ra.
Nguyên lý ly tâm chỉ được duy trì đúng khi bánh công tác quay đúng chiều thiết kế.
Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu chiều quay bị đảo ngược, khả năng tạo lưu lượng và cột áp của bơm sẽ không đạt yêu cầu. Tài liệu cũng liệt kê chiều quay sai là một nguyên nhân khiến bơm không ra chất lỏng hoặc lưu lượng rất nhỏ.
Nguyên lý làm việc ly tâm của Bơm dầu truyền nhiệt RY65-50-160 được hình thành từ quá trình bánh công tác quay ở tốc độ 2.900 vòng/phút, nhận dầu từ cửa hút hướng trục và đưa dầu từ tâm bánh công tác ra phía ngoài trước khi thoát qua cửa xả hướng tâm.
Quá trình diễn ra liên tục giúp RY65-50-160 tạo lưu lượng 20 m³/h và cột áp 32 m tại điểm làm việc được công bố. Bánh công tác, trục bơm và chiều quay đúng thiết kế là những yếu tố trực tiếp tạo nên nguyên lý truyền tải dầu bằng lực ly tâm của model này.

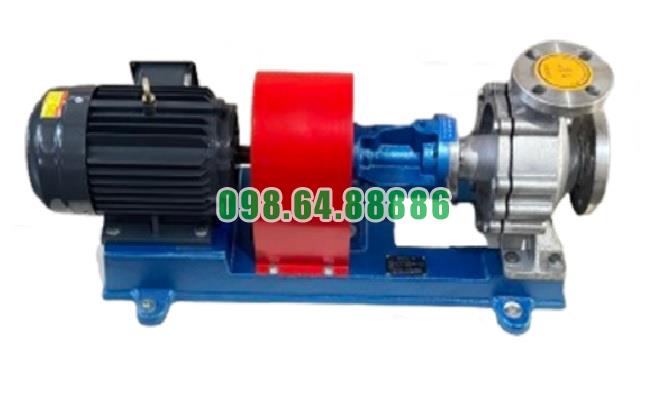

Bơm tuần hoàn dầu gia nhiệt RY65-50-160 cột áp 32 m, lưu lượng 20 m3/h, tốc độ 2900 vòng/phút, công suất 5.5 kW
