Trong các hệ thống tuần hoàn dầu nóng, không gian lắp đặt là yếu tố cần được tính toán ngay từ giai đoạn thiết kế. Bơm dầu truyền nhiệt RY50-32-200A có kết cấu tương đối gọn nhờ cách bố trí cụm bơm, động cơ, gối đỡ và hệ thống tản nhiệt hợp lý. Đặc biệt, thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước giúp giảm số lượng thiết bị phụ trợ xung quanh bơm, từ đó hỗ trợ tiết kiệm diện tích lắp đặt.
RY50-32-200A có lưu lượng 16 m³/h, cột áp 32 m, công suất động cơ 4 kW và tốc độ quay 2.900 vòng/phút, phù hợp với những hệ thống dầu truyền nhiệt có yêu cầu tương ứng nhưng vẫn cần ưu tiên cách bố trí thiết bị gọn gàng.
Dòng bơm RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp tập trung các bộ phận cơ khí chính thành một cụm tương đối đơn giản.
Các thành phần quan trọng như thân bơm, bánh công tác, trục, ổ bi và bộ làm kín được bố trí liên tục theo trục bơm. Nhờ đó, RY50-32-200A không cần một kết cấu cơ khí quá phức tạp bao quanh cụm thủy lực.
Đối với những khu vực đặt bơm có diện tích hạn chế, kết cấu này giúp việc sắp xếp cụm máy thuận tiện hơn.
Một đặc điểm giúp Bơm dầu truyền nhiệt RY50-32-200A tiết kiệm không gian là bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Động cơ truyền chuyển động đến bơm thông qua khớp nối mềm. Cách bố trí thẳng hàng giúp cụm thiết bị có hình dạng rõ ràng, thuận tiện bố trí trong phòng máy hoặc khu vực tuần hoàn dầu.
Thay vì phải phân tách động cơ và bơm thành nhiều cụm độc lập, toàn bộ hệ truyền động được tập trung trên một bệ chung. Điều này vừa hỗ trợ căn chỉnh vừa giúp khu vực lắp đặt gọn hơn.
Một trong những yếu tố đáng chú ý nhất của dòng RY là thiết kế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Đối với RY50-32-200A, đặc điểm này giúp giảm nhu cầu bố trí thêm các đường ống cấp và hồi nước làm mát quanh bơm.
Khi không cần hệ thống nước làm mát riêng, khu vực lắp đặt có thể giảm bớt:
Nhờ vậy, kết cấu tổng thể của cụm bơm trở nên đơn giản và gọn hơn.
Trong một phòng máy có nhiều thiết bị, mỗi đường ống phụ trợ đều chiếm thêm không gian và làm tăng độ phức tạp của bố trí.
RY50-32-200A sử dụng cơ chế tản nhiệt tự nhiên nên khu vực xung quanh bơm có thể được giữ thông thoáng hơn so với cấu hình cần thêm một mạng nước làm mát riêng.
Đây là lợi thế trực tiếp đối với những hệ thống cần tối ưu diện tích mặt bằng.
Cửa hút của dòng RY được bố trí theo hướng trục, trong khi cửa xả bố trí hướng tâm theo phương thẳng đứng.
Đối với RY50-32-200A, cửa hút danh nghĩa là 50 mm và cửa xả danh nghĩa là 32 mm.
Cách bố trí này tạo điều kiện để đường hút được đưa thẳng vào bơm, trong khi đường xả có thể được dẫn lên phía trên hoặc chuyển hướng theo thiết kế của hệ thống.
Việc xác định rõ hướng kết nối giúp đơn vị thiết kế chủ động bố trí đường ống, hạn chế các đoạn chuyển hướng không cần thiết xung quanh cụm bơm.
Tiết kiệm không gian không có nghĩa đặt thiết bị quá sát nhau.
RY50-32-200A vẫn cần khoảng trống phù hợp để kiểm tra khớp nối, ổ bi, bộ làm kín và các bộ phận liên quan.
Tuy nhiên, nhờ kết cấu tập trung và ít hệ thống phụ trợ, diện tích cần thiết có thể được tổ chức chủ yếu cho chính cụm bơm và khoảng thao tác bảo dưỡng, thay vì phải dành thêm nhiều vị trí cho thiết bị làm mát bên ngoài.
Điều này giúp mặt bằng phòng bơm được sử dụng hợp lý hơn.
Trong các hệ thống quan trọng, có thể bố trí một bơm vận hành và một bơm dự phòng.
Khi sử dụng các cụm RY50-32-200A có kết cấu tương đối gọn, việc bố trí hai bơm trên cùng khu vực có thể thuận tiện hơn nếu mặt bằng được thiết kế phù hợp.
Bơm chính và bơm dự phòng có thể được bố trí song song với hệ thống van và đường ống tương ứng mà không phải dành thêm không gian cho hệ thống nước làm mát riêng của từng bơm.
Đây là lợi thế đáng kể đối với những phòng máy yêu cầu vừa có thiết bị dự phòng vừa phải kiểm soát diện tích xây dựng.
Giá trị của kết cấu gọn trên RY50-32-200A không chỉ nằm ở kích thước của riêng thân bơm.
Điểm quan trọng hơn là giảm số lượng thành phần phụ trợ cần bố trí xung quanh thiết bị.
Một hệ thống càng có nhiều đường nước, van và phụ kiện phụ thì càng cần nhiều không gian cho:
lắp đặt – vận hành – kiểm tra – sửa chữa.
Việc sử dụng cơ chế tản nhiệt tự nhiên giúp RY50-32-200A giảm bớt một phần sự phức tạp này, qua đó góp phần tạo nên hệ thống tuần hoàn dầu tải nhiệt gọn gàng hơn.
Trong những nhà máy cần thay thế hoặc bổ sung bơm vào một hệ thống dầu truyền nhiệt đang hoạt động, diện tích còn trống thường bị giới hạn bởi đường ống và thiết bị hiện có.
Kết cấu tương đối đơn giản của RY50-32-200A là một lợi thế khi xem xét phương án bố trí trong các khu vực như vậy.
Việc không cần bổ sung riêng một mạng làm mát bằng nước giúp giảm số lượng hạng mục phải triển khai xung quanh vị trí đặt bơm.
Tuy nhiên, kích thước thực tế của bệ và khoảng không bảo dưỡng vẫn cần được đối chiếu với bản vẽ lắp đặt trước khi quyết định vị trí.
Dù Bơm dầu truyền nhiệt RY50-32-200A có kết cấu gọn, việc bố trí bơm không nên quá chật.
Đường ống hút và đường ống đẩy cần có giá đỡ độc lập, không được truyền trọng lượng trực tiếp lên thân bơm. Đồng thời phải dành đủ khoảng trống để căn chỉnh khớp nối, tháo động cơ và bảo dưỡng cụm ổ trục khi cần thiết.
Vì vậy, lợi ích tiết kiệm không gian của RY50-32-200A nên được hiểu là khả năng tối ưu cách bố trí thiết bị và giảm hệ thống phụ trợ, chứ không phải loại bỏ khoảng không cần thiết cho vận hành và bảo dưỡng.
Tiết kiệm không gian nhờ kết cấu gọn nhẹ của Bơm dầu truyền nhiệt RY50-32-200A chủ yếu đến từ cách bố trí cụm bơm – động cơ trên cùng bệ, kết cấu đỡ một phía và đặc biệt là thiết kế tản nhiệt tự nhiên không cần hệ thống làm mát bằng nước truyền thống.
Nhờ giảm bớt đường ống và thiết bị phụ trợ, RY50-32-200A giúp khu vực tuần hoàn dầu tải nhiệt được bố trí gọn gàng hơn, thuận lợi khi lắp bơm chính – bơm dự phòng hoặc cải tạo hệ thống trong diện tích hạn chế.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, RY50-32-200A vừa đáp ứng nhiệm vụ tuần hoàn dầu nóng trong hệ thống phù hợp, vừa mang lại lợi thế về khả năng bố trí mặt bằng gọn và giảm số lượng thiết bị phụ trợ xung quanh bơm.
Cơ chế truyền tải năng lượng từ động cơ đến Bơm dầu truyền nhiệt RY50-32-200A được thực hiện theo một chuỗi truyền động trực tiếp gồm động cơ → khớp nối mềm → trục bơm → bánh công tác. Cấu tạo này giúp năng lượng cơ học từ động cơ 4 kW được truyền đến cụm rôto, làm bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút để tạo dòng tuần hoàn dầu.
RY50-32-200A sử dụng động cơ công suất 4 kW. Khi được cấp điện, động cơ biến đổi điện năng thành cơ năng dưới dạng chuyển động quay của trục động cơ.
Tại điểm làm việc của RY50-32-200A, bơm có công suất trục khoảng 3,35 kW. Động cơ 4 kW vì vậy cung cấp mức công suất phù hợp để dẫn động cụm bơm.
Năng lượng không truyền trực tiếp từ động cơ đến dầu mà phải trải qua các bộ phận cơ khí của hệ thống truyền động.
Giữa trục động cơ và trục bơm RY50-32-200A sử dụng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ tiếp nhận chuyển động quay từ trục động cơ và truyền sang trục bơm. Khi động cơ đạt tốc độ làm việc, hai phía của khớp nối quay đồng bộ, từ đó làm trục bơm chuyển động theo.
Chuỗi truyền năng lượng ở giai đoạn này là:
Động cơ 4 kW → trục động cơ → khớp nối mềm → trục bơm.
Khớp nối mềm giúp quá trình truyền động diễn ra trực tiếp mà không cần sử dụng hệ thống dây đai hoặc hộp giảm tốc trung gian.
Sau khi nhận chuyển động từ khớp nối, trục bơm RY50-32-200A truyền mô-men quay đến bánh công tác.
Trục thuộc cụm rôto và được bố trí xuyên suốt từ phía khớp nối đến khu vực bánh công tác. Vì vậy, đây là bộ phận trung tâm trong cơ chế truyền tải năng lượng của bơm.
Khi trục quay ở khoảng 2.900 vòng/phút, bánh công tác được lắp cố định trên trục cũng quay với tốc độ tương ứng.
Trục bơm được đỡ và định vị bởi hai bộ vòng bi trong thân ổ trục.
Các ổ bi giúp giữ trục quay đúng vị trí, hạn chế lệch tâm và giảm ma sát không cần thiết. Đây là điều kiện quan trọng để năng lượng từ động cơ được truyền ổn định đến bánh công tác.
Nếu ổ bi hư hỏng hoặc trục bị lệch tâm, một phần năng lượng có thể bị tiêu hao do rung, ma sát và cọ xát cơ khí.
Bánh công tác được lắp trên đầu trục và cố định bằng đai ốc hãm. Khi trục quay, bánh công tác quay đồng thời với trục.
Đây là giai đoạn chuyển tiếp quan trọng:
Năng lượng cơ học của trục → năng lượng quay của bánh công tác.
Bánh công tác chính là bộ phận trực tiếp truyền năng lượng cơ học sang dầu truyền nhiệt.
Theo kết cấu của dòng RY, cửa hút được bố trí theo hướng trục. Khi bánh công tác quay, dầu truyền nhiệt đi vào vùng trung tâm của bánh công tác.
Dòng dầu sau đó chịu tác động của chuyển động quay của bánh công tác và được đưa từ vùng trung tâm ra phía ngoài.
Khi bánh công tác quay, năng lượng mà nó nhận từ trục được truyền sang môi chất.
Dòng dầu nhờ đó tăng năng lượng và được đưa ra khỏi bánh công tác về phía cửa xả của bơm.
Có thể mô tả toàn bộ quá trình theo chuỗi:
Điện năng → động cơ → cơ năng quay → khớp nối → trục bơm → bánh công tác → năng lượng của dòng dầu.
Đây chính là cơ chế truyền tải năng lượng cơ bản của RY50-32-200A.
Ở điều kiện thiết kế, quá trình truyền tải năng lượng giúp RY50-32-200A đạt:
Như vậy, công suất do động cơ cung cấp cuối cùng được biến đổi thành khả năng tạo dòng chảy và cột áp cho dầu truyền nhiệt.
Để quá trình truyền năng lượng diễn ra ổn định, trục động cơ và trục bơm phải được căn chỉnh chính xác.
Sai lệch đồng tâm có thể làm khớp nối, trục và ổ bi chịu tải không đều, dẫn đến rung động và tăng ma sát. Khi đó, năng lượng từ động cơ không còn được truyền đến bánh công tác trong điều kiện cơ khí tối ưu.
Vì vậy, yêu cầu căn chỉnh đồng tâm không chỉ liên quan đến độ bền thiết bị mà còn trực tiếp hỗ trợ quá trình truyền công suất từ động cơ đến bơm.
Khi quan sát từ phía khớp nối, trục RY phải quay theo chiều kim đồng hồ.
Động cơ quay đúng chiều sẽ làm trục và bánh công tác quay theo đúng hướng thiết kế. Khi đó, bánh công tác mới có thể truyền năng lượng vào dòng dầu theo đúng đặc tính của bơm.
Nếu đấu điện làm động cơ quay ngược, dù năng lượng vẫn được truyền qua khớp nối và trục nhưng bánh công tác sẽ không tạo được đặc tính lưu lượng và cột áp đúng yêu cầu.
Cơ chế truyền tải năng lượng từ động cơ đến Bơm dầu truyền nhiệt RY50-32-200A diễn ra theo chuỗi trực tiếp: động cơ 4 kW → khớp nối mềm ba chấu → trục bơm → bánh công tác → dòng dầu truyền nhiệt.
Động cơ tạo chuyển động quay, khớp nối truyền mô-men sang trục, trục làm bánh công tác quay ở khoảng 2.900 vòng/phút, sau đó bánh công tác truyền năng lượng cơ học cho môi chất. Kết quả là RY50-32-200A tạo được lưu lượng 16 m³/h và cột áp 32 m.
Sự truyền tải năng lượng ổn định phụ thuộc trực tiếp vào khớp nối, độ đồng tâm của trục, tình trạng ổ bi và chiều quay của động cơ. Khi các bộ phận này làm việc đúng trạng thái, năng lượng từ động cơ được truyền liên tục đến bánh công tác, tạo nên khả năng tuần hoàn dầu của RY50-32-200A.

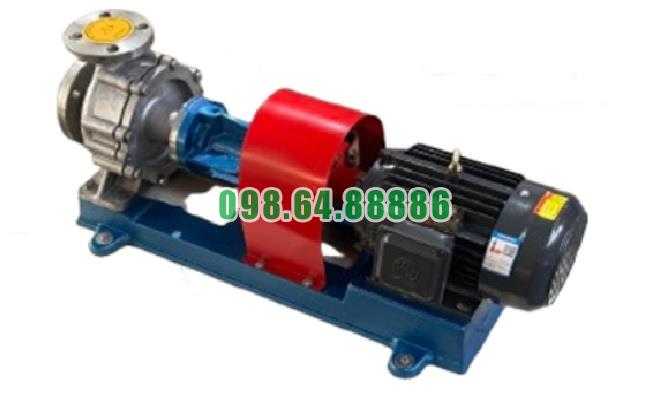

Bơm tuần hoàn dầu gia nhiệt RY50-32-200A cột áp 32 m, lưu lượng 16 m3/h, tốc độ 2900 vòng/phút, công suất 4 kW
