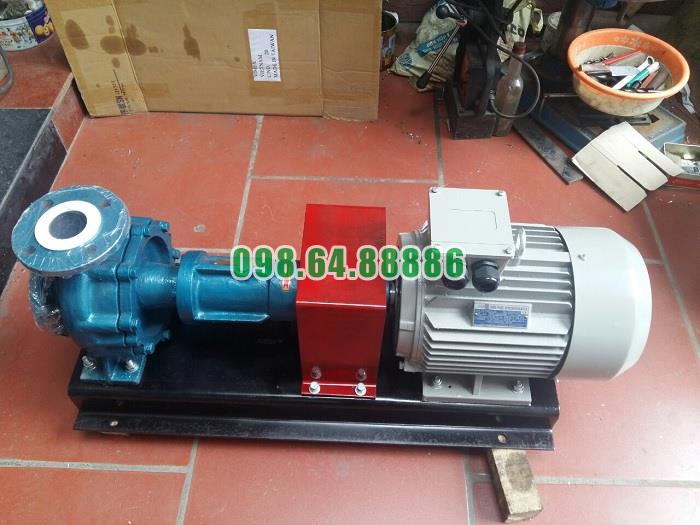

Bơm ly tâm dầu truyền nhiệt RY80-50-250 lưu lượng 60 m3/h, cột áp 72 m, công suất 22 kW

Tổng quan kỹ thuật và thông số hoạt động của Bơm dầu truyền nhiệt RY80-50-250

Tổng quan kỹ thuật và thông số hoạt động của Bơm dầu truyền nhiệt RY80-50-250 cho thấy đây là model bơm tuần hoàn dầu nóng thuộc dòng RY, được thiết kế chuyên cho các hệ thống gia nhiệt công nghiệp. Bơm làm việc với chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất cho phép lên tới 350°C.

Ở điểm làm việc đang xét, RY80-50-250 đạt lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất động cơ 22 kW.

Ý nghĩa ký hiệu RY80-50-250

Tên model thể hiện trực tiếp một số đặc điểm cơ bản của bơm:

• RY: dòng bơm dầu truyền nhiệt, dùng cho tuần hoàn dầu nóng.
• 80: đường kính danh nghĩa cửa hút 80 mm.
• 50: đường kính danh nghĩa cửa xả 50 mm.
• 250: đường kính ngoài danh nghĩa của bánh công tác 250 mm.

Cách ký hiệu này giúp người sử dụng nhanh chóng nhận biết kích thước kết nối chính và nhóm bánh công tác của thiết bị.

Thông số hoạt động chính của RY80-50-250

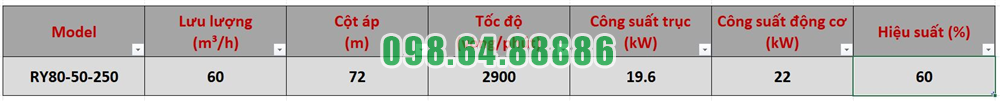

Ở điểm vận hành được lựa chọn, Bơm dầu truyền nhiệt RY80-50-250 có các thông số:

Trong đó, lưu lượng 60 m³/h thể hiện lượng dầu mà bơm có thể tuần hoàn trong một giờ tại điểm làm việc này. Cột áp 72 m cho biết khả năng tạo năng lượng để dòng dầu vượt qua trở lực của hệ thống đường ống và thiết bị công nghệ.

Động cơ 22 kW cung cấp công suất cho bơm hoạt động ở tốc độ 2.900 vòng/phút, trong khi công suất trên trục tại điểm làm việc tương ứng là 19,6 kW.

Kết cấu kỹ thuật của Bơm dầu truyền nhiệt RY80-50-250

RY80-50-250 sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm. Cửa hút bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng.

Bơm và động cơ được lắp đồng tâm trên cùng bệ máy, truyền động thông qua khớp nối mềm. Kiểu bố trí này giúp cụm máy tương đối gọn và thuận tiện cho việc lắp đặt trong hệ thống tuần hoàn dầu nóng.

Các cụm bộ phận chính

Kết cấu của RY80-50-250 được chia thành năm nhóm cơ bản:

Cụm thân bơm gồm thân bơm và nắp bơm, tạo không gian dẫn dầu từ cửa hút qua bánh công tác tới cửa xả.

Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Đây là cụm trực tiếp tiếp nhận công suất từ động cơ và truyền năng lượng cho dòng dầu.

Cụm ổ trục sử dụng thân ổ trục chứa hai bộ vòng bi để đỡ và định vị rôto.

Cụm làm kín kết hợp bộ chèn làm kín packing với phớt dầu cao su chịu nhiệt.

Cụm truyền động sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ đến trục bơm.

Mặt bích và khả năng chịu áp

Một đặc điểm kỹ thuật đáng chú ý của RY80-50-250 là mặt bích hút, mặt bích xả và các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar.

Cấp áp suất này thuộc đặc tính kết cấu chịu áp của thiết bị và không nên hiểu là bơm luôn tạo ra áp suất làm việc 16 bar. Áp suất vận hành thực tế phụ thuộc vào điểm làm việc, tính chất môi chất và đặc tính của toàn bộ hệ thống.

Cơ chế tản nhiệt tự nhiên

RY80-50-250 thuộc dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp giảm các hạng mục phụ trợ liên quan đến nước làm mát, làm cho cụm bơm gọn và đơn giản hơn. Đây là đặc điểm phù hợp với bơm dầu truyền nhiệt, vốn thường phải làm việc liên tục trong môi trường nhiệt độ cao.

Đặc tính vận hành của RY80-50-250

Để RY80-50-250 làm việc đúng với thông số thiết kế, điểm vận hành của hệ thống cần nằm trong vùng đặc tính phù hợp của bơm.

Khi khởi động, van hút phải được mở hoàn toàn, còn van xả được điều chỉnh sau khi bơm đạt tốc độ ổn định. Không nên dùng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm hoạt động không ổn định.

Bơm cũng không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần có giải pháp duy trì lưu lượng tối thiểu qua bơm.

Khả năng làm việc với dầu nhiệt độ cao

Bơm dầu truyền nhiệt RY80-50-250 được thiết kế cho môi chất nhiệt độ cao nhưng cần tuân thủ quy trình gia nhiệt trước khi đưa vào vận hành ổn định.

Khi bơm dầu nóng, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ. Việc tăng nhiệt có kiểm soát giúp hạn chế ảnh hưởng của giãn nở nhiệt đến các chi tiết cơ khí.

Tổng quan kỹ thuật và thông số hoạt động của Bơm dầu truyền nhiệt RY80-50-250 cho thấy đây là model được thiết kế chuyên biệt cho nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút, công suất trục 19,6 kW và động cơ 22 kW, RY80-50-250 đáp ứng một điểm làm việc cụ thể cho hệ thống dầu tải nhiệt. Bên cạnh đó, kết cấu đỡ một phía, hai ổ bi định vị rôto, mặt bích cấp áp suất 16 bar và cơ chế tản nhiệt tự nhiên là những đặc điểm kỹ thuật nổi bật tạo nên cấu hình của Bơm dầu truyền nhiệt RY80-50-250

Quy trình vận hành tuần hoàn dầu tải nhiệt bằng Bơm dầu truyền nhiệt RY80-50-250

Quy trình vận hành tuần hoàn dầu tải nhiệt bằng Bơm dầu truyền nhiệt RY80-50-250 cần được thực hiện theo đúng trình tự từ kiểm tra, mồi bơm, gia nhiệt sơ bộ, khởi động, đưa bơm vào tuần hoàn ổn định cho đến dừng bơm. Với điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, việc tuân thủ đúng quy trình giúp bơm duy trì dòng dầu nóng ổn định và hạn chế rung, quá nhiệt hoặc xâm thực.

Kiểm tra Bơm dầu truyền nhiệt RY80-50-250 trước khi vận hành

Trước khi khởi động, cần kiểm tra toàn bộ cụm bơm, động cơ, khớp nối, bu lông và các mối nối đường ống. Không được để xuất hiện vị trí lỏng hoặc bất thường.

Tiếp theo, quay khớp nối bằng tay để xác nhận trục bơm quay nhẹ và trơn. Nếu có tiếng cọ xát hoặc điểm kẹt, phải xử lý trước khi cấp điện cho động cơ.

Khoang ổ trục phải được châm dầu tải nhiệt sạch theo yêu cầu bôi trơn. Quan trọng nhất là thân bơm phải được mồi đầy môi chất, đồng thời quay khớp nối bằng tay để đẩy không khí ra khỏi bơm.

Không khởi động khi bơm chưa đầy dầu

RY80-50-250 là bơm tuần hoàn dầu nóng nên cần có đủ môi chất trong thân bơm trước khi chạy.

Nếu trong bơm còn nhiều không khí hoặc bơm chưa được mồi đầy, dòng dầu có thể không ổn định, bơm rung và khó tạo đúng lưu lượng, cột áp yêu cầu. Vì vậy, bước mồi dầu và xả khí phải được hoàn thành trước khi khởi động.

Gia nhiệt sơ bộ trước khi tuần hoàn dầu nóng

Đây là bước đặc biệt quan trọng trong quy trình vận hành tuần hoàn dầu tải nhiệt bằng Bơm dầu truyền nhiệt RY80-50-250.

Trước khi khởi động với dầu nóng, cần cho dầu nóng tuần hoàn qua thân bơm nhiều lần để nhiệt độ của bơm tăng dần.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ. Trong giai đoạn gia nhiệt, bu lông cố định bơm được nới khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau khi gia nhiệt hoàn tất phải siết lại.

Vì sao phải gia nhiệt từ từ?

Dầu tải nhiệt có thể làm việc ở nhiệt độ cao. Nếu đưa dầu nóng vào một thân bơm còn lạnh quá nhanh, các chi tiết của bơm sẽ giãn nở không đồng đều.

Gia nhiệt từ từ giúp thân bơm, trục, ổ đỡ và cụm làm kín thích nghi dần với nhiệt độ vận hành, từ đó hạn chế biến dạng và rung động do thay đổi nhiệt đột ngột.

Mở van đúng trạng thái trước khi khởi động

Sau khi hoàn tất kiểm tra và gia nhiệt sơ bộ, chuẩn bị trạng thái van trước khi khởi động.

Cần mở hoàn toàn van hút và đóng van xả, sau đó mới khởi động động cơ. Việc đóng van xả ban đầu giúp giảm tải khi động cơ bắt đầu tăng tốc.

Tuy nhiên, không được để RY80-50-250 chạy với van xả đóng quá 3 phút.

Khởi động động cơ và đưa bơm lên 2.900 vòng/phút

Khi cấp điện, động cơ 22 kW truyền chuyển động qua khớp nối tới trục bơm, làm bánh công tác tăng tốc đến vùng làm việc khoảng 2.900 vòng/phút.

Trong giai đoạn này cần theo dõi tiếng ồn, rung động và áp suất cửa xả. Khi bơm đã đạt tốc độ ổn định và đồng hồ áp suất xuất hiện giá trị phù hợp, mới bắt đầu mở van xả.

Không nên mở van xả đột ngột vì lưu lượng tăng quá nhanh có thể làm điểm làm việc thay đổi mạnh.

Mở từ từ van xả để hình thành vòng tuần hoàn dầu tải nhiệt

Sau khi bơm chạy ổn định, mở từ từ van xả để dầu bắt đầu tuần hoàn qua hệ thống.

Mục tiêu là đưa RY80-50-250 dần về điểm làm việc yêu cầu 60 m³/h và cột áp 72 m.

Dầu từ cửa hút đi vào bánh công tác, được bơm tăng năng lượng rồi đưa ra cửa xả. Từ đó, dầu nóng đi qua hệ thống sử dụng nhiệt và quay trở lại đường hút, hình thành vòng tuần hoàn liên tục.

Có thể hình dung quá trình:

Dầu nóng → cửa hút RY80-50-250 → bánh công tác → cửa xả → thiết bị sử dụng nhiệt → đường hồi → trở lại bơm.

Điều chỉnh lưu lượng bằng van xả

Khi cần điều chỉnh lưu lượng tuần hoàn, phải sử dụng van xả.

Không dùng van hút để điều chỉnh lưu lượng vì việc bóp đường hút có thể làm giảm áp suất tại cửa vào và gây xâm thực, khiến RY80-50-250 vận hành không ổn định.

Đây là yêu cầu quan trọng khi muốn duy trì ổn định điểm làm việc của bơm.

Khử ẩm hệ thống trong lần vận hành đầu tiên

Trong lần vận hành đầu tiên, khi nhiệt độ dầu đạt khoảng 100–130°C, cần duy trì bơm hoạt động trong khoảng nhiệt độ này để tiến hành tách nước và khử ẩm trong hệ thống.

Ở giai đoạn này bơm có thể xuất hiện rung nhẹ. Sau khi quá trình tách nước hoàn thành và rung giảm, mới tiếp tục nâng nhiệt độ đến mức làm việc yêu cầu.

Không nên tăng nhiệt nhanh khi trong hệ thống vẫn còn nước hoặc độ ẩm.

Theo dõi RY80-50-250 trong quá trình tuần hoàn

Khi vòng tuần hoàn đã ổn định, người vận hành cần thường xuyên kiểm tra các thông số chính của bơm.

Đặc biệt cần quan sát lưu lượng, áp suất cửa xả, độ rung, nhiệt độ ổ trục, nhiệt độ thân bơm và tình trạng rò rỉ.

Trong giai đoạn khởi động, biên độ rung không được vượt quá 0,06 mm. Nếu rung tăng bất thường, phải kiểm tra ngay thay vì tiếp tục nâng nhiệt hoặc tăng lưu lượng.

Không để RY80-50-250 chạy ở lưu lượng quá thấp

Đối với dòng RY, không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Nếu hệ thống buộc phải hoạt động ở lưu lượng thấp, cần lựa chọn bơm phù hợp hơn hoặc bố trí đường hồi/bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.

Đối với RY80-50-250 có điểm làm việc 60 m³/h, nguyên tắc quan trọng là không để dòng tuần hoàn bị bóp xuống quá thấp trong thời gian dài.

Dừng tuần hoàn dầu tải nhiệt đúng quy trình

Việc dừng Bơm dầu truyền nhiệt RY80-50-250 cũng phải thực hiện theo trình tự.

Trước hết, nhiệt độ môi chất phải được giảm xuống dưới 100°C. Sau đó đóng từ từ van xả để hạn chế dòng chảy ngược.

Tiếp theo mới dừng động cơ và để rôto giảm tốc tự nhiên, không hãm đột ngột.

Cách dừng này giúp hạn chế thay đổi nhiệt độ và thủy lực quá nhanh tác động lên thân bơm, trục, ổ bi và bộ làm kín.

Quy trình vận hành tuần hoàn dầu tải nhiệt bằng Bơm dầu truyền nhiệt RY80-50-250 cần tuân theo trình tự: kiểm tra và bôi trơn → mồi đầy dầu, xả khí → gia nhiệt sơ bộ → mở van hút, đóng van xả → khởi động động cơ → mở từ từ van xả → điều chỉnh lưu lượng → duy trì tuần hoàn → giảm nhiệt và dừng bơm đúng quy trình.

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 chỉ phát huy đúng khả năng khi được mồi đầy môi chất, gia nhiệt từ từ, vận hành trong vùng lưu lượng phù hợp và được theo dõi liên tục về áp suất, rung động và nhiệt độ. Đây là những yếu tố cốt lõi để duy trì vòng tuần hoàn dầu tải nhiệt ổn định và an toàn

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

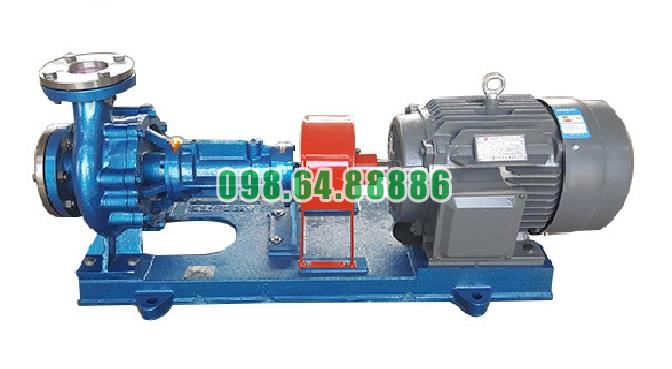

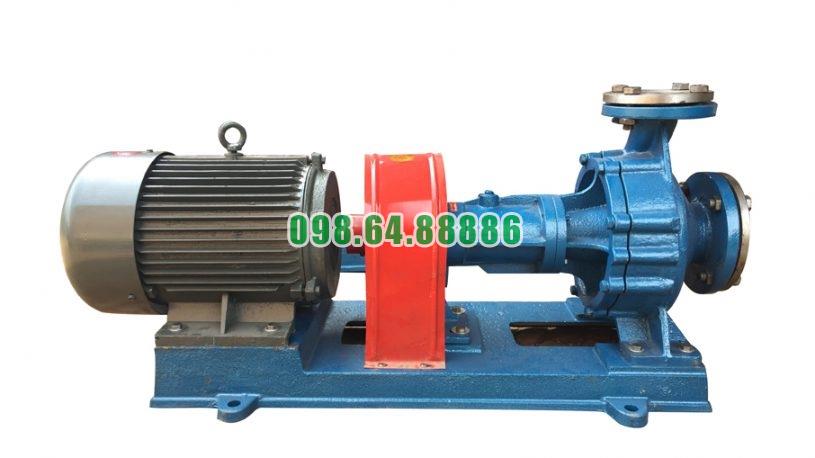

Hình ảnh thực tế bơm dầu truyền nhiệt RY
