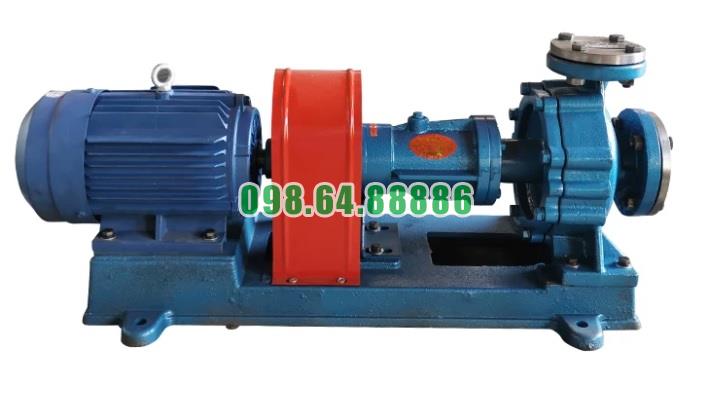

Bơm ly tâm dầu truyền nhiệt RY50-32-200 tốc độ 2900 vòng/phút, công suất 5.5 kW, cột áp 50 m, lưu lượng 18 m3/h

Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nhờ cơ chế ly tâm hiện đại

Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nhờ cơ chế ly tâm hiện đại là ưu điểm nổi bật khi thiết bị được sử dụng trong các hệ thống tuần hoàn dầu tải nhiệt liên tục. Thay vì tạo dòng chất lỏng theo từng nhịp, nguyên lý ly tâm cho phép bánh công tác quay liên tục, truyền năng lượng đều cho dầu và hình thành dòng chảy ổn định từ cửa hút đến cửa xả.

Với tốc độ quay 2.900 vòng/phút, RY50-32-200 tạo ra quá trình hút – tăng tốc – đẩy dầu liên tục. Khi bơm được mồi đầy dầu, quay đúng chiều và làm việc trong vùng lưu lượng phù hợp, dòng dầu được duy trì ổn định, góp phần giảm rung động và hỗ trợ hệ thống gia nhiệt vận hành êm hơn.

Cơ chế ly tâm tạo dòng dầu liên tục

Cốt lõi giúp Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nằm ở bánh công tác.

Khi động cơ hoạt động, mô-men được truyền qua khớp nối tới trục bơm. Trục làm bánh công tác quay với tốc độ cao. Dầu tải nhiệt đi vào tâm bánh công tác, sau đó nhận năng lượng từ các cánh và dịch chuyển dần ra phía chu vi.

Dòng dầu sau khi rời bánh công tác được thân bơm thu nhận và dẫn về cửa xả. Vì bánh công tác quay liên tục nên quá trình này cũng diễn ra liên tục, tạo ra dòng dầu tương đối đều trong toàn bộ vòng tuần hoàn.

Dòng chảy ít xung động giúp bơm làm việc êm

Một lợi thế rõ rệt của nguyên lý ly tâm là khả năng tạo dòng chảy liên tục.

Trong RY50-32-200, mỗi vòng quay của bánh công tác đều tiếp nhận dầu ở khu vực tâm và đưa dầu về phía ngoài. Các chu kỳ quay nối tiếp nhau với tốc độ cao nên dòng chất lỏng tại cửa xả được duy trì tương đối ổn định.

Giảm biến động dòng dầu

Dòng dầu ổn định giúp hạn chế những thay đổi đột ngột về lưu lượng trong đường ống. Điều này đặc biệt có lợi cho hệ thống dầu tải nhiệt vì quá trình truyền nhiệt thường cần duy trì liên tục trong thời gian dài.

Khi dòng dầu ít biến động, van, đường ống và các thiết bị trao đổi nhiệt cũng làm việc trong điều kiện ổn định hơn.

Cửa hút hướng trục hỗ trợ dòng dầu vào bánh công tác

RY50-32-200 sử dụng cửa hút hướng trục, phù hợp với nguyên lý hoạt động của bánh công tác ly tâm.

Dầu từ đường hút đi trực tiếp về khu vực trung tâm bánh công tác. Sau khi vào bơm, dầu được các cánh bánh công tác tiếp nhận và tăng tốc.

Cách bố trí này tạo một đường truyền chất lỏng rõ ràng:

Cửa hút → tâm bánh công tác → cánh bánh công tác → thân bơm → cửa xả.

Dòng chảy được dẫn theo đúng hướng thiết kế giúp quá trình truyền năng lượng diễn ra ổn định hơn.

Bánh công tác 200 mm là trung tâm truyền năng lượng

Trong ký hiệu RY50-32-200, số 200 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 200 mm.

Bánh công tác là bộ phận trực tiếp biến cơ năng của động cơ thành năng lượng của dòng dầu.

Khi quay, các cánh liên tục tác động lên dầu. Dầu từ vùng tâm di chuyển ra phía ngoài, đồng thời được tăng vận tốc và năng lượng.

Nhờ quá trình này, bơm có thể duy trì khả năng vận chuyển dầu nóng qua mạng đường ống và thiết bị của hệ thống gia nhiệt.

Thân bơm giúp ổn định dòng dầu sau bánh công tác

Bánh công tác tạo năng lượng cho chất lỏng, còn thân bơm có nhiệm vụ thu và định hướng dòng dầu.

Khi dầu rời mép ngoài bánh công tác với vận tốc cao, nó đi vào khoang của thân bơm. Tại đây, dòng chảy được dẫn về phía cửa xả và một phần năng lượng vận tốc được chuyển thành áp suất.

Sự phối hợp giữa bánh công tác và thân bơm giúp RY50-32-200 vừa tạo dòng chảy vừa duy trì cột áp cần thiết cho hệ thống.

Truyền động trực tiếp giúp chuyển động quay ổn định

Một yếu tố khác hỗ trợ Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nhờ cơ chế ly tâm là kết cấu truyền động tương đối trực tiếp.

Động cơ và bơm được đặt trên cùng bệ, kết nối với nhau thông qua khớp nối mềm.

Mô-men truyền theo trình tự:

Động cơ → khớp nối mềm → trục → bánh công tác.

Không cần nhiều cấp truyền động trung gian giúp kết cấu cơ khí đơn giản và hạn chế những vị trí có thể tạo thêm dao động trong quá trình vận hành.

Khớp nối mềm hỗ trợ giảm tác động cơ học

Khớp nối mềm nằm giữa trục động cơ và trục bơm có nhiệm vụ truyền mô-men.

Khi hai trục được căn chỉnh chính xác, khớp nối giúp quá trình truyền động diễn ra ổn định hơn.

Điều này có ý nghĩa đặc biệt khi trục hoạt động ở tốc độ 2.900 vòng/phút, bởi độ lệch tâm hoặc rung cơ khí có thể ảnh hưởng trực tiếp đến ổ bi và bánh công tác.

Hai ổ bi giữ trục quay ổn định

Cụm trục của dòng RY được đỡ bằng hai ổ bi.

Ổ bi có nhiệm vụ giữ trục đúng vị trí, giảm ma sát và hạn chế chuyển động lệch của rôto trong quá trình quay.

Góp phần giảm rung

Khi hai ổ bi ở tình trạng tốt, được bôi trơn đầy đủ và trục được căn chỉnh đúng, bánh công tác có thể quay ổn định hơn.

Ngược lại, ổ bi bị mòn hoặc thiếu bôi trơn có thể làm tăng rung, tiếng ồn và nhiệt độ.

Vì vậy, cụm ổ bi là một trong những bộ phận trực tiếp quyết định khả năng vận hành êm của RY50-32-200.

Căn đồng tâm giúp cơ chế ly tâm phát huy hiệu quả

Dù sử dụng khớp nối mềm, trục động cơ và trục bơm vẫn phải được căn chỉnh chính xác.

Nếu hai trục lệch nhau, hệ thống ổ bi phải chịu tải không đồng đều. Khi tốc độ tăng lên, rung động có thể trở nên rõ rệt hơn.

Căn đồng tâm tốt giúp giảm ma sát cơ khí, hạn chế rung và giữ bánh công tác quay đúng tâm. Nhờ đó, dòng dầu bên trong bơm cũng ổn định hơn.

Đủ dầu ở cửa hút giúp bơm chạy mượt

Nguyên lý ly tâm chỉ phát huy hiệu quả khi bánh công tác được cung cấp đủ chất lỏng.

Trước khi khởi động RY50-32-200 cần bảo đảm thân bơm được mồi đầy dầu và không còn lượng khí lớn bên trong.

Nếu bơm thiếu dầu, bánh công tác không thể truyền năng lượng ổn định cho chất lỏng. Bơm có thể xuất hiện rung, tiếng ồn hoặc giảm lưu lượng.

Do đó, duy trì đường hút thông thoáng và đủ dầu là điều kiện quan trọng để RY50-32-200 vận hành êm.

Hạn chế không khí lọt vào đường hút

Không khí trong đường hút là một trong những yếu tố làm mất sự ổn định của dòng chảy.

Nếu hỗn hợp dầu và khí đi vào bánh công tác, khả năng truyền năng lượng giữa cánh bơm và chất lỏng sẽ không còn đồng đều như khi bơm chứa đầy dầu.

Để duy trì trạng thái vận hành tốt cần bảo đảm đường hút kín, bộ lọc sạch, van hút mở đầy đủ và hệ thống được xả khí trước khi hoạt động.

Quay đúng chiều giúp dòng dầu ổn định

Chiều quay của bánh công tác phải phù hợp với thiết kế cánh và thân bơm.

Đối với dòng RY, khi nhìn từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.

Quay đúng chiều giúp dầu được bánh công tác tăng tốc và dẫn về cửa xả theo đúng hướng thiết kế. Nếu động cơ quay ngược, khả năng tạo lưu lượng và cột áp bị ảnh hưởng, làm bơm không đạt trạng thái vận hành tối ưu.

Vận hành đúng lưu lượng giúp giảm rung

Khả năng vận hành mượt mà của RY50-32-200 còn phụ thuộc rất lớn vào điểm làm việc.

Bơm ly tâm hoạt động ổn định nhất khi lưu lượng thực tế nằm trong vùng phù hợp với đường đặc tính của thiết bị.

Nếu liên tục vận hành ở lưu lượng quá thấp, dòng chảy bên trong bánh công tác có thể mất ổn định, làm tăng nhiệt và rung.

Vì vậy, không nên sử dụng RY50-32-200 ở lưu lượng quá thấp trong thời gian dài. Nếu hệ thống thay đổi tải lớn, cần có phương án điều chỉnh phù hợp.

Bôi trơn đúng giúp duy trì độ êm lâu dài

RY50-32-200 có các ổ bi làm việc liên tục ở tốc độ cao nên hệ thống bôi trơn cần được duy trì đúng yêu cầu.

Bôi trơn đầy đủ giúp giảm ma sát tại ổ bi, hạn chế nhiệt và giữ trục quay nhẹ hơn.

Đây là yếu tố trực tiếp giúp trạng thái vận hành êm của bơm được duy trì lâu dài thay vì chỉ đạt được trong giai đoạn thiết bị còn mới.

Sự phối hợp tạo nên khả năng vận hành mượt mà của RY50-32-200

Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nhờ cơ chế ly tâm hiện đại là kết quả của sự phối hợp giữa phần thủy lực và phần cơ khí.

Bánh công tác tạo dòng ly tâm liên tục; cửa hút hướng trục đưa dầu vào đúng vùng trung tâm; thân bơm thu và định hướng dầu; trục truyền chuyển động; hai ổ bi giữ rôto ổn định; khớp nối mềm truyền mô-men từ động cơ.

Khi tất cả các bộ phận hoạt động đúng trạng thái thiết kế, bơm có thể duy trì dòng dầu ổn định với độ rung và tiếng ồn được kiểm soát tốt.

Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nhờ cơ chế ly tâm hiện đại chủ yếu nhờ quá trình hút và đẩy dầu diễn ra liên tục thông qua bánh công tác quay ở tốc độ 2.900 vòng/phút. Dầu được đưa vào tâm bánh công tác, nhận năng lượng, dịch chuyển ra phía ngoài rồi được thân bơm dẫn đến cửa xả, tạo nên dòng tuần hoàn ổn định.

Bên cạnh nguyên lý ly tâm, cửa hút hướng trục, bánh công tác 200 mm, hai ổ bi định vị trục, khớp nối mềm và kết cấu truyền động trực tiếp đều góp phần tạo nên khả năng vận hành êm của RY50-32-200. Khi bơm được mồi đầy dầu, quay đúng chiều, căn đồng tâm chính xác, bôi trơn tốt và hoạt động trong vùng lưu lượng phù hợp, thiết bị có thể duy trì trạng thái vận hành ổn định trong các hệ thống tuần hoàn dầu tải nhiệt liên tục.

Chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200

Bơm dầu truyền nhiệt RY50-32-200 được thiết kế theo kết cấu bơm ly tâm chuyên dùng cho hệ thống tuần hoàn dầu nóng. Cấu tạo cơ khí của bơm tập trung vào các cụm chính gồm thân bơm, bánh công tác, trục bơm, cụm ổ bi, hệ thống làm kín, giá đỡ và bộ truyền động bằng khớp nối.

Theo cấu trúc của dòng RY, bơm sử dụng kết cấu đỡ một phía, cửa hút bố trí theo hướng trục và cửa xả bố trí hướng tâm theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, tạo thành một cụm thiết bị hoàn chỉnh phục vụ tuần hoàn dầu tải nhiệt.

Cụm thân Bơm dầu truyền nhiệt RY50-32-200

Cụm thân bơm bao gồm thân bơm và nắp bơm, là phần bao quanh bánh công tác và tạo không gian dẫn dòng dầu tải nhiệt.

Thân bơm

Thân bơm là bộ phận trực tiếp chứa môi chất trong quá trình RY50-32-200 hoạt động. Dầu tải nhiệt từ cửa hút đi vào khu vực trung tâm bánh công tác, sau đó được bánh công tác truyền năng lượng và đưa sang khu vực cửa xả.

Thân bơm đồng thời là bộ phận chịu áp chính. Theo cấu tạo chung của dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar.

Nắp bơm

Nắp bơm liên kết với thân bơm bằng bu lông, tạo thành khoang làm việc kín cho bánh công tác. Nắp bơm cũng là vị trí liên quan trực tiếp đến trục, buồng làm kín và cụm thân ổ trục.

Khi bảo dưỡng, cụm nắp bơm, thân ổ trục và rôto có thể được tháo ra khỏi thân bơm để kiểm tra các chi tiết bên trong.

Cụm rôto của RY50-32-200

Cụm rôto là phần chuyển động quan trọng nhất trong cấu tạo cơ khí của Bơm dầu truyền nhiệt RY50-32-200. Theo tài liệu dòng RY, cụm này gồm:

• Bánh công tác.
• Trục bơm.
• Đai ốc hãm bánh công tác.

Bánh công tác

Bánh công tác được lắp trên trục và nhận chuyển động quay từ động cơ. Đây là bộ phận trực tiếp truyền năng lượng cơ học cho dầu tải nhiệt.

Khi bánh công tác quay, dầu đi vào khu vực tâm bánh công tác và được đưa dần ra phía ngoài trước khi đi vào thân bơm và cửa xả.

Vì vậy, tình trạng của bánh công tác ảnh hưởng trực tiếp đến khả năng tạo lưu lượng và cột áp của RY50-32-200.

Trục bơm

Trục bơm có nhiệm vụ truyền mô-men từ khớp nối tới bánh công tác.

Một đầu trục liên kết với bánh công tác, đầu còn lại kết nối với khớp nối truyền động từ động cơ. Trục được định vị và đỡ bởi hệ thống ổ bi nằm trong thân ổ trục.

Độ thẳng, độ đồng tâm và tình trạng bề mặt của trục có ảnh hưởng lớn đến độ rung cũng như độ ổn định của bơm khi chạy ở tốc độ 2.900 vòng/phút.

Đai ốc bánh công tác

Đai ốc bánh công tác được sử dụng để cố định bánh công tác chắc chắn trên trục. Đây là chi tiết cơ khí nhỏ nhưng quan trọng vì bánh công tác phải duy trì chính xác vị trí trong quá trình quay ở tốc độ cao.

Cụm ổ trục của Bơm dầu truyền nhiệt RY50-32-200

Cụm ổ trục có nhiệm vụ đỡ và định vị rôto, giúp trục quay ổn định trong suốt quá trình bơm hoạt động.

Theo cấu tạo dòng RY, thân ổ trục chứa hai bộ vòng bi.

Ổ bi phía bánh công tác

Ổ bi phía bánh công tác chịu nhiệm vụ hỗ trợ trục tại khu vực gần bánh công tác. Khi lắp, mặt có nắp chắn bụi của ổ bi được bố trí quay về phía bánh công tác.

Khoang ổ trục phía này sử dụng dầu tải nhiệt sạch làm dầu bôi trơn.

Trước khi khởi động, dầu cần được châm đầy đúng quy trình nhằm bảo đảm bề mặt ổ bi được bôi trơn và hạn chế ma sát trong quá trình vận hành.

Ổ bi phía khớp nối

Ổ bi phía khớp nối nằm gần đầu truyền động của trục.

Theo hướng dẫn của dòng RY, vị trí này sử dụng mỡ gốc canxi hỗn hợp ZFG-2. Lượng mỡ được nạp khoảng một nửa thể tích khoảng trống giữa ổ bi và vỏ ổ.

Cách bố trí hai ổ bi giúp trục được đỡ ở các vị trí cần thiết, tăng khả năng duy trì độ ổn định khi bơm hoạt động liên tục.

Thân ổ trục và nắp chặn ổ trục

Hai ổ bi được bố trí bên trong thân ổ trục. Đây là bộ phận cơ khí tạo vị trí lắp, giữ và bảo vệ các ổ bi.

Phía ngoài có nắp chặn ổ trục, được liên kết với thân ổ trục bằng bu lông.

Cụm này vừa giúp định vị ổ bi vừa giữ dầu hoặc mỡ bôi trơn tại khu vực cần thiết.

Trong quá trình bảo dưỡng, nắp chặn có thể được tháo để tiếp cận ổ bi, trục, phớt dầu và các chi tiết liên quan.

Hệ thống làm kín của RY50-32-200

Đối với bơm dầu tải nhiệt, vị trí trục đi xuyên qua nắp bơm là khu vực có nguy cơ rò rỉ môi chất. Vì vậy, RY50-32-200 sử dụng một cụm làm kín riêng.

Theo cấu tạo dòng RY, hệ thống làm kín kết hợp:

Bộ chèn làm kín (packing) + phớt dầu cao su chịu nhiệt.

Bộ chèn làm kín

Packing được bố trí trong buồng làm kín trên nắp bơm. Bộ phận này ôm quanh trục và hạn chế dầu tải nhiệt thoát ra ngoài theo khe hở giữa trục và nắp bơm.

Khi mới đưa bơm vào sử dụng có thể xuất hiện lượng rò rỉ nhẹ tại bộ làm kín. Sau giai đoạn chạy rà, lượng rò rỉ có thể giảm dần.

Phớt dầu chịu nhiệt

Phớt dầu hỗ trợ kiểm soát dầu tại khu vực trục và ổ bi, đồng thời phù hợp hơn với điều kiện nhiệt của hệ thống dầu tải nhiệt.

Phớt dầu cũng là một trong các chi tiết cần kiểm tra khi xuất hiện hiện tượng rò rỉ hoặc khi tiến hành đại tu cụm trục.

Giá đỡ của Bơm dầu truyền nhiệt RY50-32-200

Dòng RY sử dụng kết cấu đỡ một phía, trong đó giá đỡ liên kết cụm thân bơm với cụm ổ trục và bệ máy.

Giá đỡ giúp duy trì tương quan vị trí giữa thân bơm, rôto và hệ thống truyền động. Độ chắc chắn của cụm giá đỡ ảnh hưởng trực tiếp đến độ đồng tâm và khả năng hạn chế rung khi bơm hoạt động.

Ống dẫn dầu trong cụm cơ khí

Trong sơ đồ cấu tạo của dòng RY còn có ống dẫn dầu nằm trong cụm ổ trục.

Chi tiết này thuộc hệ thống liên quan đến dầu bôi trơn và tuần hoàn tại khu vực ổ trục. Việc duy trì dầu đúng yêu cầu giúp giảm ma sát, hạn chế nhiệt phát sinh và bảo vệ các bề mặt làm việc của ổ bi.

Hệ thống truyền động bằng khớp nối mềm

RY50-32-200 không nối trực tiếp bánh công tác vào trục động cơ mà sử dụng:

Động cơ → khớp nối mềm → trục bơm → bánh công tác.

Khớp nối sử dụng cho dòng RY là khớp nối mềm kiểu ba chấu.

Vai trò của khớp nối

Khớp nối truyền mô-men từ động cơ sang trục bơm, đồng thời cho phép hệ thống có mức linh hoạt nhất định trong quá trình làm việc.

Tuy nhiên, khớp nối mềm không có nghĩa là có thể bỏ qua việc căn chỉnh. Độ đồng tâm giữa trục bơm và động cơ vẫn phải được kiểm soát chính xác để hạn chế rung, nóng ổ bi và mài mòn.

Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.

Bố trí cửa hút và cửa xả của RY50-32-200

Bố trí đường dầu cũng là một phần quan trọng trong thiết kế cơ khí của bơm.

Cửa hút hướng trục

Dầu tải nhiệt đi vào bơm theo hướng gần trùng với trục bơm. Cách bố trí này đưa môi chất trực tiếp tới khu vực trung tâm bánh công tác.

Cửa xả hướng tâm

Sau khi nhận năng lượng từ bánh công tác, dầu được đưa ra khỏi bơm qua cửa xả bố trí theo hướng tâm và phương thẳng đứng.

Cấu trúc này tạo nên bố trí đặc trưng của dòng RY và thuận tiện cho việc kết nối bơm với mạng đường ống dầu tải nhiệt.

Cơ chế tản nhiệt tự nhiên trong cấu tạo RY50-32-200

Một đặc điểm đáng chú ý trong cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200 là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp cụm bơm gọn hơn và giảm các đường ống nước làm mát phụ trợ.

Đối với bơm dầu tải nhiệt, việc hạn chế truyền nhiệt từ khu vực thân bơm nóng sang cụm ổ bi và truyền động là vấn đề quan trọng. Cấu trúc cơ khí của dòng RY được thiết kế theo hướng hỗ trợ quá trình tản nhiệt này.

12 chi tiết chính trong sơ đồ cấu tạo Bơm RY

Theo sơ đồ cấu tạo của dòng RY, bơm gồm 12 chi tiết chính:

1. Thân bơm.
2. Đai ốc bánh công tác.
3. Bánh công tác.
4. Nắp bơm.
5. Trục bơm.
6. Ổ bi.
7. Thân ổ trục.
8. Ống dẫn dầu.
9. Nắp chặn ổ trục.
10. Giá đỡ.
11. Phớt dầu.
12. Bộ chèn làm kín.

Các chi tiết này kết hợp thành ba khu vực cơ khí chính: phần thủy lực, phần rôto – ổ trục và phần làm kín – truyền động.

Sự liên kết giữa các cụm cơ khí của RY50-32-200

Toàn bộ cấu tạo có thể hình dung theo chuỗi truyền động:

Động cơ → khớp nối mềm → trục bơm → bánh công tác → dòng dầu tải nhiệt.

Trong khi đó:

Hai ổ bi → đỡ và định vị trục

và:

Packing + phớt dầu → kiểm soát rò rỉ tại khu vực trục.

Thân bơm và nắp bơm tạo khoang chứa môi chất, còn giá đỡ và thân ổ trục duy trì vị trí cơ học của toàn bộ cụm rôto.

Sự phối hợp giữa các bộ phận này giúp RY50-32-200 duy trì chuyển động quay ổn định và tạo dòng dầu tuần hoàn liên tục.

Chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200 tập trung vào cụm thân bơm, rôto, bánh công tác, trục, hai ổ bi, thân ổ trục, hệ thống làm kín, giá đỡ và bộ truyền động bằng khớp nối mềm. Bơm sử dụng cửa hút hướng trục, cửa xả hướng tâm thẳng đứng, kết cấu đỡ một phía và cơ chế tản nhiệt tự nhiên.

Đặc biệt, hệ thống packing kết hợp phớt dầu chịu nhiệt, hai vị trí ổ bi với chế độ bôi trơn riêng và khớp nối mềm ba chấu là những thành phần quan trọng giúp cụm cơ khí hoạt động ổn định trong hệ thống dầu nóng. Sự bố trí hợp lý của các chi tiết này tạo nên cấu trúc đặc trưng của Bơm dầu truyền nhiệt RY50-32-200, phục vụ nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp.
