Thiết kế giảm thiểu độ rung và tiếng ồn ở Bơm dầu truyền nhiệt RY80-50-200A tập trung vào độ ổn định của cụm rôto, hệ thống ổ trục, khớp nối mềm và khả năng căn chỉnh đồng tâm giữa bơm với động cơ. Đây là những yếu tố trực tiếp ảnh hưởng đến mức rung và tiếng ồn khi bơm vận hành ở tốc độ 2.900 vòng/phút.
Cụm rôto của Bơm dầu truyền nhiệt RY80-50-200A gồm bánh công tác, trục bơm và các chi tiết định vị. Trục được đỡ bởi hai bộ vòng bi nằm trong thân ổ trục.
Kết cấu này giúp giữ trục và bánh công tác đúng vị trí khi quay, hạn chế độ đảo của rôto. Khi rôto quay đồng tâm và ổn định, rung động cơ học truyền sang thân bơm và bệ máy cũng được giảm xuống.
Hai bộ vòng bi có nhiệm vụ đỡ và định vị trục trong suốt quá trình làm việc. Khi ổ bi được bôi trơn đúng và không bị mài mòn bất thường, trục có thể quay nhẹ và ổn định hơn.
Ngược lại, vòng bi bị rơ, thiếu chất bôi trơn hoặc hư hỏng sẽ làm tăng rung và phát sinh tiếng kêu. Vì vậy, cụm ổ bi là một trong những bộ phận quan trọng nhất đối với khả năng vận hành êm của RY80-50-200A.
Bơm và động cơ được liên kết bằng khớp nối mềm kiểu ba chấu. Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm, đồng thời hỗ trợ hấp thụ một phần rung động nhỏ trong hệ truyền động.
Thiết kế khớp nối mềm giúp hạn chế rung truyền trực tiếp giữa động cơ và bơm. Tuy nhiên, hiệu quả này chỉ được duy trì tốt khi hai trục được căn chỉnh đúng tâm.
Độ đồng tâm giữa trục bơm và trục động cơ ảnh hưởng trực tiếp đến mức rung của Bơm dầu truyền nhiệt RY80-50-200A.
Nếu hai trục bị lệch tâm, lực tác động lên khớp nối và vòng bi sẽ tăng, từ đó gây rung, tiếng ồn và nóng ổ bi. Vì vậy, khi lắp đặt cần căn chỉnh chính xác và giữ sai lệch tại vành ngoài khớp nối trong giới hạn cho phép.
Bơm và động cơ được lắp trên cùng một bệ máy. Kết cấu này giúp duy trì vị trí tương đối giữa hai cụm và tạo nền tảng chắc chắn cho toàn bộ hệ truyền động.
Bệ máy cần được cân bằng và cố định chắc chắn bằng bu lông móng. Một nền móng không ổn định hoặc bu lông bị lỏng có thể khuếch đại rung động khi bơm chạy ở tốc độ cao.
Một yếu tố quan trọng trong thiết kế giảm rung của Bơm dầu truyền nhiệt RY80-50-200A là không để trọng lượng đường ống tác động trực tiếp lên thân bơm.
Đường hút và đường xả cần có giá đỡ riêng. Nếu tải trọng đường ống truyền vào mặt bích bơm, thân bơm có thể chịu ứng suất, dẫn đến lệch trục và làm tăng rung, tiếng ồn trong quá trình vận hành.

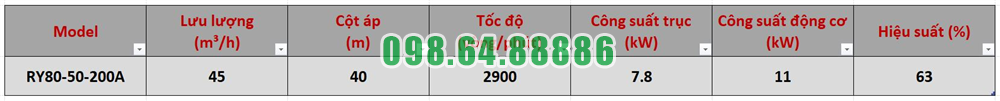

RY80-50-200A có điểm làm việc 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW.
Khi bơm làm việc trong vùng lưu lượng phù hợp, dòng dầu qua bánh công tác ổn định hơn. Nếu vận hành ở lưu lượng quá thấp, xuất hiện không khí trong đường ống hoặc bánh công tác bị tắc, dòng chảy có thể mất ổn định và gây rung, tiếng ồn bất thường.
Thiết kế giảm thiểu độ rung và tiếng ồn ở Bơm dầu truyền nhiệt RY80-50-200A được hình thành từ cụm rôto đỡ bằng hai vòng bi, khớp nối mềm, bệ máy chung và yêu cầu căn chỉnh đồng tâm chính xác.
Khi bơm được lắp chắc chắn, đường ống có giá đỡ độc lập, ổ bi được bôi trơn đúng và lưu lượng được duy trì phù hợp, RY80-50-200A có thể hạn chế rung động và tiếng ồn phát sinh trong quá trình vận hành.
Ứng dụng rộng rãi trong ngành hóa chất của Bơm dầu truyền nhiệt RY80-50-200A chủ yếu tập trung vào các hệ thống tuần hoàn dầu tải nhiệt nóng phục vụ gia nhiệt gián tiếp. Bơm có nhiệm vụ đưa dầu nóng từ nguồn gia nhiệt đến thiết bị công nghệ, sau đó đưa dầu hồi trở lại để tiếp tục chu trình tuần hoàn.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A phù hợp với nhiều hệ thống hóa chất cần duy trì dòng dầu nóng liên tục.
Trong các dây chuyền hóa chất, bồn phản ứng thường cần được duy trì ở nhiệt độ ổn định trong suốt quá trình vận hành.
Bơm dầu truyền nhiệt RY80-50-200A có thể đưa dầu nóng qua áo gia nhiệt hoặc bộ trao đổi nhiệt của bồn phản ứng. Dầu truyền nhiệt lượng qua thành thiết bị rồi quay trở lại hệ thống.
Nhờ quá trình tuần hoàn liên tục, nhiệt được cấp đều hơn cho bồn phản ứng mà không cần để nguồn nhiệt tiếp xúc trực tiếp với hóa chất.
RY80-50-200A cũng phù hợp với các hệ thống bồn khuấy có áo gia nhiệt.
Dầu nóng được bơm qua lớp áo bao quanh bồn, truyền nhiệt vào hỗn hợp hóa chất bên trong. Sau khi trao đổi nhiệt, dầu quay về đường hồi và tiếp tục được gia nhiệt.
Ứng dụng này giúp duy trì điều kiện nhiệt phù hợp cho các quá trình hòa tan, phối trộn hoặc xử lý nguyên liệu hóa chất.
Một ứng dụng quan trọng khác là tuần hoàn dầu nóng qua các bộ trao đổi nhiệt.
RY80-50-200A đưa dầu tải nhiệt từ nguồn gia nhiệt đến thiết bị trao đổi nhiệt, nơi nhiệt lượng được truyền sang dòng hóa chất hoặc thiết bị cần gia nhiệt.
Sau đó dầu được hồi về bơm và tiếp tục chu trình. Đây là hình thức gia nhiệt gián tiếp phổ biến trong nhiều hệ thống hóa chất.
Một số hóa chất có độ nhớt tăng khi nhiệt độ giảm. Khi đó, đường ống, bồn chứa hoặc thiết bị cần được giữ ở nhiệt độ phù hợp để môi chất lưu chuyển ổn định.
Bơm dầu truyền nhiệt RY80-50-200A có thể tuần hoàn dầu nóng qua các áo gia nhiệt hoặc tuyến truyền nhiệt bố trí quanh đường ống và thiết bị.
Dòng dầu nóng liên tục giúp hạn chế hiện tượng môi chất nguội, đặc hoặc khó vận chuyển trong dây chuyền.
Trong một số công đoạn chưng cất hoặc cô đặc, nguồn nhiệt cần được cấp liên tục trong thời gian dài.
RY80-50-200A có thể làm nhiệm vụ tuần hoàn dầu nóng giữa thiết bị gia nhiệt và thiết bị công nghệ. Dầu mang nhiệt đến khu vực cần sử dụng, sau đó quay trở lại để tiếp tục được gia nhiệt.
Ứng dụng này phù hợp với các hệ thống cần truyền nhiệt gián tiếp và kiểm soát nhiệt độ tương đối ổn định.
Vai trò cốt lõi của RY80-50-200A không phải tạo ra nhiệt mà là duy trì dòng dầu tải nhiệt tuần hoàn liên tục.
Quá trình có thể tóm tắt như sau:
Dầu được gia nhiệt → RY80-50-200A vận chuyển dầu → thiết bị công nghệ nhận nhiệt → dầu hồi về → tiếp tục gia nhiệt và tuần hoàn.
Ở điểm làm việc 45 m³/h và cột áp 40 m, bơm cung cấp năng lượng để dòng dầu vượt qua trở lực của đường ống, van và các thiết bị trong hệ thống.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Đặc điểm này phù hợp với nhiều hệ thống dầu tải nhiệt sử dụng trong ngành hóa chất.
Bên cạnh đó, khả năng duy trì dòng dầu nóng liên tục giúp bơm phù hợp với những dây chuyền cần gia nhiệt ổn định cho bồn phản ứng, bồn khuấy, bộ trao đổi nhiệt và các cụm thiết bị công nghệ.
Ứng dụng rộng rãi trong ngành hóa chất của Bơm dầu truyền nhiệt RY80-50-200A tập trung chủ yếu vào tuần hoàn dầu nóng cho bồn phản ứng, bồn khuấy, bộ trao đổi nhiệt, hệ thống gia nhiệt đường ống và các công đoạn chưng cất hoặc cô đặc.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A đóng vai trò duy trì dòng dầu tải nhiệt ổn định giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt, đáp ứng tốt nhu cầu truyền nhiệt liên tục trong nhiều dây chuyền hóa chất.

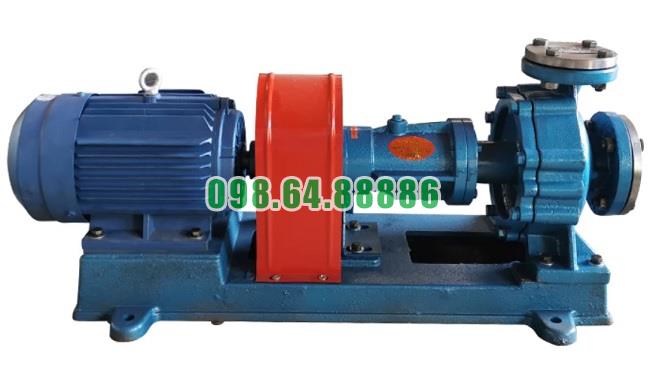

Bơm ly tâm dầu truyền nhiệt RY80-50-200A công suất 11 kW, lưu lượng 45 m3/h, cột áp 40 m
