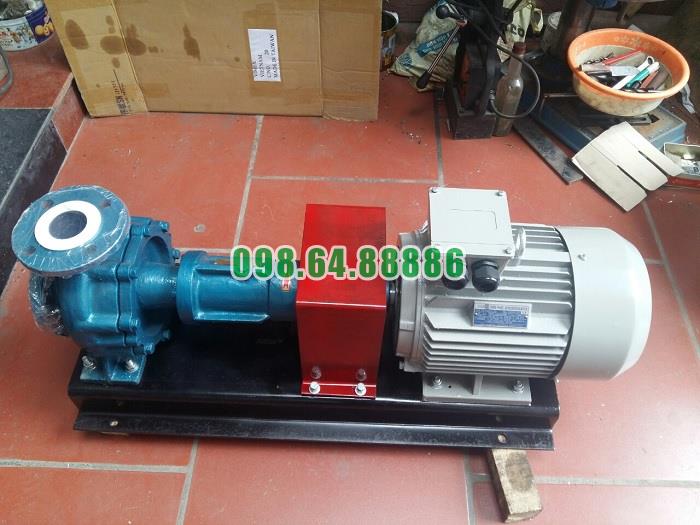

Bơm ly tâm dầu truyền nhiệt RY50-32-250 tốc độ 2900 vòng/phút, công suất 11 kW, cột áp 70 m, lưu lượng 18 m3/h

Vật liệu chế tạo thân bơm dầu truyền nhiệt RY50-32-250 chịu nhiệt độ cao

Bơm dầu truyền nhiệt RY50-32-250 được thiết kế để vận chuyển dầu tải nhiệt và các chất lỏng có nhiệt độ cao trong hệ thống gia nhiệt công nghiệp. Theo tài liệu nhà sản xuất, dòng bơm RY phù hợp với môi chất có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ làm việc không vượt quá 350°C.

Yêu cầu đối với vật liệu thân bơm RY50-32-250

Thân bơm là bộ phận trực tiếp tiếp xúc với dầu tải nhiệt nóng nên vật liệu chế tạo phải đáp ứng được điều kiện làm việc ở nhiệt độ cao, đồng thời duy trì độ ổn định của khoang chứa và dẫn dầu.

Đối với RY50-32-250, thân bơm còn thuộc nhóm các bộ phận chịu áp. Tài liệu của nhà sản xuất xác nhận mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.

Như vậy, vật liệu thân bơm phải đồng thời đáp ứng hai điều kiện chính là chịu ảnh hưởng của nhiệt độ môi chất cao và chịu áp suất của hệ thống.

Thân bơm làm việc trực tiếp với dầu nóng

Trong cấu tạo RY50-32-250, thân bơm bao quanh bánh công tác và tạo thành khoang dẫn dầu.

Dầu tải nhiệt đi vào cửa hút, tới tâm bánh công tác, sau đó được bánh công tác truyền năng lượng và đưa sang phía cửa xả. Vì vậy, bề mặt bên trong thân bơm liên tục tiếp xúc trực tiếp với môi chất nóng trong suốt quá trình vận hành.

Khả năng làm việc với dầu tải nhiệt đến 350°C đòi hỏi thân bơm phải duy trì được độ bền và hình dạng ổn định khi nhiệt độ thay đổi.

Vật liệu phải phù hợp với hiện tượng giãn nở nhiệt

Khi nhiệt độ dầu tăng cao, thân bơm và các chi tiết liên kết sẽ xảy ra giãn nở nhiệt. Đây là lý do nhà sản xuất yêu cầu phải gia nhiệt sơ bộ bơm trước khi vận hành với dầu nóng.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quy trình tăng nhiệt từ từ giúp vật liệu thân bơm thích nghi dần với nhiệt độ làm việc, hạn chế ứng suất nhiệt phát sinh do thay đổi nhiệt độ đột ngột.

Kết cấu thân bơm kết hợp tản nhiệt tự nhiên

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Thiết kế này giúp nhiệt từ khu vực thân bơm được phân tán ra môi trường, đồng thời hạn chế ảnh hưởng của nhiệt độ cao đến cụm ổ trục và hệ truyền động.

Do đó, khả năng làm việc ở nhiệt độ cao của RY50-32-250 là sự kết hợp giữa đặc tính của các bộ phận chịu nhiệt và thiết kế tản nhiệt của toàn bộ cụm bơm.

Tài liệu chưa công bố cụ thể mác vật liệu thân bơm

Tài liệu kỹ thuật hiện có không ghi rõ thân bơm RY50-32-250 được chế tạo từ gang, thép đúc, thép hợp kim hay một mác vật liệu cụ thể nào.

Tài liệu chỉ xác nhận rằng:

• Bơm vận chuyển môi chất có nhiệt độ tối đa 350°C.

• Môi chất có tính ăn mòn yếu và không chứa hạt rắn.

• Mặt bích và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
  Vì vậy, khi giới thiệu sản phẩm không nên tự khẳng định một loại hoặc mác vật liệu cụ thể nếu chưa có catalogue vật liệu hoặc chứng chỉ vật liệu từ nhà sản xuất.

Vật liệu chế tạo thân bơm dầu truyền nhiệt RY50-32-250 phải phù hợp với điều kiện môi chất nhiệt độ cao, bởi thân bơm trực tiếp chứa và dẫn dầu tải nhiệt có nhiệt độ làm việc đến 350°C, đồng thời thuộc kết cấu chịu áp cấp 16 bar.

Tuy nhiên, tài liệu kỹ thuật hiện tại của Hebei Shenghui chưa công bố cụ thể mác vật liệu chế tạo thân bơm RY50-32-250. Vì vậy, thông tin chính xác có thể khẳng định là thân bơm được thiết kế cho điều kiện dầu nóng đến 350°C và kết cấu chịu áp 16 bar; còn thành phần vật liệu cụ thể cần được xác nhận thêm từ nhà sản xuất.

Sử dụng bơm dầu truyền nhiệt RY50-32-250 cho hệ thống sấy công nghiệp dệt nhuộm

Sử dụng bơm dầu truyền nhiệt RY50-32-250 cho hệ thống sấy công nghiệp dệt nhuộm phù hợp với vai trò tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị sấy. Tài liệu của nhà sản xuất xác định dòng RY được dùng trong hệ thống tuần hoàn dầu tải nhiệt và có ứng dụng trong ngành in và nhuộm dệt, với nhiệt độ môi chất làm việc không vượt quá 350°C.

Tài liệu không mô tả riêng một cấu hình máy sấy dệt nhuộm cụ thể, vì vậy phần dưới trình bày cách ứng dụng RY50-32-250 theo chức năng tuần hoàn dầu nóng của dòng RY.

RY50-32-250 tạo vòng tuần hoàn dầu cho thiết bị sấy

Trong hệ thống sấy sử dụng dầu tải nhiệt, RY50-32-250 có thể được bố trí để đưa dầu nóng từ bộ gia nhiệt tới bộ trao đổi nhiệt hoặc cụm cấp nhiệt của máy sấy.

Chu trình có thể bố trí:

Bơm RY50-32-250 → bộ gia nhiệt dầu → bộ trao đổi nhiệt của máy sấy → đường dầu hồi → bơm

Khi bơm hoạt động liên tục, dầu được đưa qua nguồn nhiệt, mang nhiệt tới khu vực sấy rồi quay trở lại để tiếp tục gia nhiệt. Nhờ đó, hệ thống hình thành vòng tuần hoàn dầu nóng khép kín.

Bơm hỗ trợ duy trì nguồn nhiệt cho quá trình sấy

Trong công đoạn sấy vải hoặc vật liệu dệt, nguồn nhiệt cần được cấp tương đối liên tục. RY50-32-250 đảm nhiệm việc vận chuyển môi chất truyền nhiệt, giúp nhiệt lượng từ lò hoặc bộ gia nhiệt được đưa tới thiết bị sấy.

Vai trò của bơm có thể hiểu theo trình tự:

Dầu nhận nhiệt → bơm tạo dòng tuần hoàn → dầu truyền nhiệt tại máy sấy → dầu hồi về nguồn gia nhiệt.

Bơm không trực tiếp tạo nhiệt nhưng là bộ phận duy trì sự lưu chuyển của dầu, từ đó hỗ trợ quá trình cấp nhiệt cho hệ thống sấy.

Cơ chế ly tâm giúp dầu nóng lưu chuyển liên tục

RY50-32-250 thuộc dòng bơm ly tâm. Động cơ truyền chuyển động qua khớp nối mềm tới trục và bánh công tác. Dầu đi vào cửa hút hướng trục, nhận năng lượng tại bánh công tác rồi được đẩy ra cửa xả hướng tâm.

Cơ chế này thích hợp cho hệ thống cần dòng dầu tuần hoàn liên tục qua:

• bộ gia nhiệt;

• đường ống dầu nóng;

• bộ trao đổi nhiệt;

• cụm sấy;

• đường dầu hồi.

Cột áp giúp dầu vượt qua trở lực hệ thống sấy

Hệ thống sấy công nghiệp thường có nhiều đường ống, van, co cút và thiết bị trao đổi nhiệt. Những bộ phận này tạo ra tổn thất áp suất mà bơm phải khắc phục.

Vì vậy, khi lựa chọn RY50-32-250 cần bảo đảm điểm làm việc thực tế của hệ thống nằm trong vùng đặc tính phù hợp giữa lưu lượng và cột áp. Nhà sản xuất cũng yêu cầu ưu tiên điểm vận hành gần vùng hiệu suất cao của bơm.

Duy trì lưu lượng dầu phù hợp khi sấy liên tục

Để RY50-32-250 hoạt động ổn định trong dây chuyền sấy, dòng dầu không được giảm quá thấp trong thời gian dài.

Theo hướng dẫn dòng RY, không nên vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống cần làm việc ở lưu lượng thấp, nên bố trí đường hồi bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.

Điều này đặc biệt quan trọng với hệ thống sấy hoạt động nhiều giờ liên tục.

Gia nhiệt từ từ trước khi đưa hệ thống vào sấy

Trước khi vận hành với dầu nóng, RY50-32-250 cần được gia nhiệt sơ bộ. Theo tài liệu, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt đúng quy trình giúp các chi tiết của bơm giãn nở nhiệt có kiểm soát và hạn chế hiện tượng kẹt rôto hoặc vận hành không ổn định.

Theo dõi bơm trong suốt quá trình sấy

Khi RY50-32-250 vận hành liên tục trong hệ thống sấy dệt nhuộm, cần theo dõi:

• lưu lượng dầu tuần hoàn;

• áp suất cửa xả;

• nhiệt độ thân bơm;

• nhiệt độ ổ trục;

• độ rung;

• tiếng ồn bất thường.

Đây cũng là các thông số mà tài liệu RY yêu cầu kiểm tra thường xuyên trong quá trình vận hành.

Sử dụng bơm dầu truyền nhiệt RY50-32-250 cho hệ thống sấy công nghiệp dệt nhuộm giúp hình thành và duy trì vòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị sấy. Bơm đưa dầu nóng tới bộ trao đổi nhiệt, sau đó đưa dầu hồi trở lại nguồn gia nhiệt để tiếp tục chu trình.

Với đặc tính chuyên dùng cho dầu truyền nhiệt nhiệt độ cao và ứng dụng được nhà sản xuất nêu trong lĩnh vực in, nhuộm dệt, RY50-32-250 có thể đóng vai trò thiết bị tuần hoàn quan trọng trong hệ thống sấy dùng dầu tải nhiệt khi được lựa chọn đúng lưu lượng, cột áp và điều kiện vận hành.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
