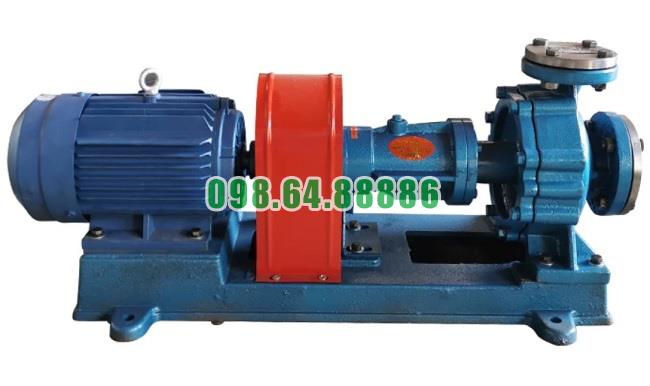

Bơm tuần hoàn dầu gia nhiệt RY65-40-250A công suất 7.5 kW, lưu lượng 20 m3/h, cột áp 51 m

Tìm hiểu chu trình luân chuyển chất lỏng của Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A hoạt động theo nguyên lý bơm ly tâm, tạo dòng tuần hoàn liên tục cho dầu tải nhiệt trong hệ thống gia nhiệt. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, bơm có nhiệm vụ hút dầu từ đường hồi, tăng năng lượng cho dòng chất lỏng rồi đẩy trở lại hệ thống.

Chất lỏng đi vào bơm qua cửa hút

Chu trình luân chuyển bắt đầu khi dầu truyền nhiệt từ hệ thống đi vào cửa hút của RY65-40-250A.

Cửa hút được bố trí theo hướng trục, giúp dầu đi trực tiếp vào khu vực tâm bánh công tác. Với model RY65-40-250A, đường kính danh nghĩa cửa hút là 65 mm.

Trước khi bơm hoạt động, thân bơm cần được mồi đầy môi chất để loại bỏ không khí và bảo đảm bánh công tác luôn làm việc trong điều kiện có dầu.

Dầu được đưa tới tâm bánh công tác

Sau khi đi qua cửa hút, dầu truyền nhiệt tiến vào khu vực trung tâm của bánh công tác.

Đây là vị trí bắt đầu quá trình truyền năng lượng từ động cơ sang chất lỏng. Bánh công tác được gắn trên trục bơm và quay cùng trục với tốc độ 2.900 vòng/phút.

Dòng dầu từ đường hút liên tục bổ sung vào vùng tâm bánh công tác khi bơm đang vận hành.

Bánh công tác truyền năng lượng cho chất lỏng

Khi bánh công tác quay, dầu truyền nhiệt được gia tốc từ vùng tâm ra phía ngoài dưới tác dụng của chuyển động quay.

Động năng do bánh công tác tạo ra làm tăng năng lượng của dòng dầu. Đây là giai đoạn quan trọng nhất trong chu trình luân chuyển chất lỏng của Bơm dầu truyền nhiệt RY65-40-250A, bởi năng lượng cơ học từ động cơ được chuyển thành năng lượng của dòng chất lỏng.

Nhờ quá trình này, bơm có thể tạo lưu lượng khoảng 20 m³/h và cột áp 51 m tại điểm làm việc đã xác định.

Dầu được dẫn từ bánh công tác tới cửa xả

Sau khi rời khỏi bánh công tác, dầu tiếp tục di chuyển trong thân bơm và hướng tới cửa xả.

Cửa xả của RY65-40-250A có đường kính danh nghĩa 40 mm, được bố trí theo hướng tâm và phương thẳng đứng.

Tại đây, dòng dầu đã có đủ năng lượng để đi vào đường ống đẩy và tiếp tục di chuyển trong hệ thống gia nhiệt.

Dầu nóng được đưa tới thiết bị sử dụng nhiệt

Từ cửa xả của bơm, dầu truyền nhiệt đi qua hệ thống đường ống tới các thiết bị cần cấp nhiệt.

Tùy từng dây chuyền, dầu có thể đi qua thiết bị trao đổi nhiệt, bộ gia nhiệt hoặc các cụm công nghệ sử dụng nhiệt. Trong quá trình này, dầu truyền năng lượng nhiệt cho thiết bị hoặc vật liệu cần gia nhiệt.

Bơm có nhiệm vụ duy trì dòng lưu chuyển để lượng dầu nóng liên tục được đưa tới các điểm sử dụng nhiệt.

Dầu quay trở lại đường hút của bơm

Sau khi đi qua thiết bị sử dụng nhiệt, dầu tiếp tục theo đường hồi trở về khu vực hút của bơm.

Tại đây, chu trình lại bắt đầu: dầu đi vào cửa hút, tới bánh công tác, được tăng năng lượng rồi đẩy trở lại đường ống.

Quá trình này diễn ra liên tục trong suốt thời gian hệ thống gia nhiệt hoạt động, tạo thành một vòng tuần hoàn dầu truyền nhiệt khép kín.

Vai trò của RY65-40-250A trong chu trình tuần hoàn

Trong toàn bộ chu trình, Bơm dầu truyền nhiệt RY65-40-250A đóng vai trò tạo và duy trì chuyển động cho dòng dầu.

Bơm không trực tiếp tạo nhiệt mà cung cấp năng lượng thủy lực cần thiết để dầu có thể thắng trở lực của đường ống, van và thiết bị trong hệ thống. Nhờ đó, dầu nóng được phân phối liên tục tới khu vực cần gia nhiệt và quay trở lại để tiếp tục chu trình.

Duy trì lưu lượng ổn định

Lưu lượng 20 m³/h giúp bảo đảm lượng dầu cần thiết được luân chuyển qua hệ thống.

Trong quá trình vận hành, không nên dùng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm hoạt động không ổn định. Việc điều chỉnh cần thực hiện chủ yếu tại phía đường xả.

Duy trì cột áp để thắng trở lực hệ thống

Cột áp 51 m là năng lượng mà bơm cung cấp để đưa dầu đi qua toàn bộ hệ thống.

Nếu trở lực đường ống tăng do tắc nghẽn, van đóng quá mức hoặc hệ thống bố trí không phù hợp, chu trình luân chuyển có thể bị ảnh hưởng, dẫn đến lưu lượng giảm.

Duy trì dòng chảy tối thiểu qua bơm

Để chu trình tuần hoàn ổn định, bơm không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần bố trí đường hồi hoặc bypass tại cửa xả để duy trì lượng dầu tối thiểu qua bơm.

Chu trình luân chuyển khi làm việc với dầu nóng

Khi RY65-40-250A vận chuyển dầu ở nhiệt độ cao, chu trình luân chuyển cần được hình thành từ từ.

Trước khi khởi động, dầu nóng phải được cho tuần hoàn qua thân bơm để gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc gia nhiệt từ từ giúp thân bơm, trục và các bộ phận liên quan thích nghi với sự thay đổi nhiệt độ trước khi hệ thống chuyển sang chế độ tuần hoàn ổn định.

Chu trình luân chuyển chất lỏng của Bơm dầu truyền nhiệt RY65-40-250A bắt đầu từ cửa hút 65 mm, dầu đi vào tâm bánh công tác, được bánh công tác truyền năng lượng rồi thoát ra cửa xả 40 mm. Sau đó, dầu tiếp tục đi qua đường ống và thiết bị sử dụng nhiệt trước khi quay trở lại bơm để bắt đầu một vòng tuần hoàn mới.

Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A giữ vai trò duy trì dòng dầu liên tục trong hệ thống gia nhiệt, giúp quá trình truyền nhiệt diễn ra ổn định và tuần hoàn.

Khả năng ứng dụng rộng rãi của Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A có khả năng ứng dụng rộng rãi trong nhiều hệ thống gia nhiệt công nghiệp nhờ nhiệm vụ chính là tuần hoàn dầu tải nhiệt ở nhiệt độ cao. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, bơm phù hợp với các hệ thống có yêu cầu vận hành tương ứng.

Ứng dụng trong ngành hóa chất và hóa dầu

Trong các nhà máy hóa chất, hóa dầu, Bơm dầu truyền nhiệt RY65-40-250A có thể được sử dụng để tuần hoàn dầu nóng qua bồn chứa, thiết bị phản ứng và các bộ phận trao đổi nhiệt.

Khả năng duy trì dòng dầu liên tục giúp hệ thống cấp nhiệt ổn định hơn trong suốt quá trình sản xuất.

Ứng dụng trong ngành cao su và nhựa

Các dây chuyền cao su và nhựa thường cần gia nhiệt cho khuôn, thiết bị tạo hình hoặc các bộ phận công nghệ.

RY65-40-250A có thể đảm nhiệm nhiệm vụ đưa dầu truyền nhiệt từ nguồn gia nhiệt đến các thiết bị này, sau đó tuần hoàn dầu trở lại để tiếp tục chu trình.

Ứng dụng trong dệt, in và nhuộm

Trong ngành dệt, in và nhuộm, nhiều công đoạn cần nhiệt độ ổn định. Bơm dầu truyền nhiệt RY65-40-250A được sử dụng để tuần hoàn dầu nóng trong hệ thống gia nhiệt, hỗ trợ duy trì nhiệt độ cần thiết cho quá trình công nghệ.

Ứng dụng trong chế biến thực phẩm

Trong các hệ thống chế biến thực phẩm sử dụng phương pháp gia nhiệt gián tiếp, RY65-40-250A có thể vận chuyển dầu tải nhiệt đến thiết bị gia nhiệt mà không để môi chất tiếp xúc trực tiếp với sản phẩm.

Điều này giúp bơm phù hợp với các dây chuyền cần nguồn nhiệt ổn định và liên tục.

Ứng dụng trong chế biến gỗ và vật liệu công nghiệp

Bơm dầu truyền nhiệt RY65-40-250A còn có thể được sử dụng trong ngành chế biến gỗ, sản xuất vật liệu làm đường và các hệ thống gia nhiệt công nghiệp khác.

Trong những ứng dụng này, bơm giữ vai trò tạo lưu lượng và cột áp để dầu nóng lưu thông qua toàn bộ hệ thống.

Vì sao RY65-40-250A có phạm vi ứng dụng rộng?

Khả năng ứng dụng rộng rãi của Bơm dầu truyền nhiệt RY65-40-250A đến từ đặc tính chuyên dùng cho môi chất nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Ngoài ra, lưu lượng 20 m³/h và cột áp 51 m giúp model này có thể được xem xét cho nhiều hệ thống tuần hoàn dầu nóng có quy mô và trở lực phù hợp.

Khả năng ứng dụng rộng rãi của Bơm dầu truyền nhiệt RY65-40-250A thể hiện ở việc model này có thể phục vụ nhiều hệ thống gia nhiệt trong ngành hóa chất, hóa dầu, cao su, nhựa, dệt nhuộm, chế biến thực phẩm, chế biến gỗ và các lĩnh vực công nghiệp khác.

Với thông số 20 m³/h, 51 m, 2.900 vòng/phút và 7,5 kW, Bơm dầu truyền nhiệt RY65-40-250A là lựa chọn phù hợp cho các hệ thống cần tuần hoàn dầu nóng liên tục và có điểm làm việc tương ứng.
