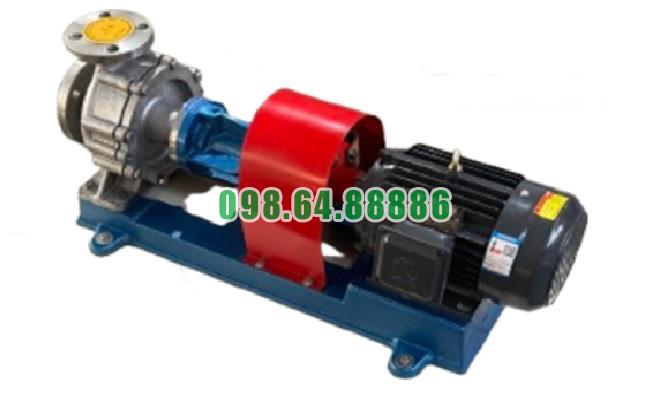

Bơm tuần hoàn dầu gia nhiệt RY50-32-250A cột áp 60 m, lưu lượng 16 m3/h, tốc độ 2900 vòng/phút, công suất 7.5 kW

Quy trình vận hành an toàn ở nhiệt độ 350 độ C của Bơm dầu truyền nhiệt RY50-32-250A

Quy trình vận hành an toàn ở nhiệt độ 350°C của Bơm dầu truyền nhiệt RY50-32-250A cần được thực hiện theo từng giai đoạn từ kiểm tra trước khi khởi động, gia nhiệt sơ bộ, nâng nhiệt từ từ, theo dõi trong quá trình chạy đến làm nguội trước khi dừng bơm. Theo tài liệu nhà sản xuất, dòng RY được dùng cho môi chất nhiệt độ cao nhưng nhiệt độ làm việc không được vượt quá 350°C.

Kiểm tra kỹ trước khi khởi động bơm

Trước khi đưa RY50-32-250A vào vận hành với dầu nóng, cần bảo đảm toàn bộ cụm máy ở trạng thái sẵn sàng.

Các bước quan trọng gồm:

• Kiểm tra bu lông, động cơ, khớp nối và các mối nối đường ống.

• Quay khớp nối bằng tay để kiểm tra độ trơn của rôto.

• Mồi đầy dầu truyền nhiệt vào thân bơm.

• Quay khớp nối bằng tay trong quá trình mồi để đẩy không khí ra ngoài.

• Châm dầu tải nhiệt sạch vào khoang ổ trục theo đúng hướng dẫn.

Việc bảo đảm bơm có đầy đủ môi chất trước khi khởi động đặc biệt quan trọng khi hệ thống chuẩn bị làm việc ở nhiệt độ cao.

Gia nhiệt sơ bộ trước khi tăng lên 350°C

Đây là bước quan trọng nhất trong quy trình vận hành an toàn ở nhiệt độ 350°C của Bơm dầu truyền nhiệt RY50-32-250A.

Nhà sản xuất yêu cầu khi bơm dầu nóng phải cho dầu nóng tuần hoàn qua thân bơm nhiều lần để gia nhiệt sơ bộ trước khi khởi động chính thức. Trong quá trình này:

• Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.

• Tốc độ tăng nhiệt không được vượt quá 50°C/giờ.

Không tăng nhiệt đột ngột

Không nên đưa thân bơm đang nguội trực tiếp lên gần 350°C trong thời gian ngắn. Việc tăng nhiệt quá nhanh có thể làm các chi tiết kim loại giãn nở không đồng đều và gây trạng thái vận hành bất thường.

Do đó, quá trình nâng nhiệt cần diễn ra từ từ theo đúng giới hạn mà nhà sản xuất quy định.

Bù giãn nở nhiệt trong giai đoạn gia nhiệt

Trong quá trình gia nhiệt sơ bộ, nhà sản xuất yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để tạo điều kiện bù giãn nở nhiệt.

Sau khi quá trình gia nhiệt hoàn thành, các bu lông phải được siết lại trước khi đưa bơm vào chế độ vận hành ổn định.

Đây là thao tác quan trọng khi bơm chuẩn bị làm việc ở mức nhiệt cao, bởi thân bơm và các chi tiết liên quan sẽ thay đổi kích thước khi nhiệt độ tăng.

Khởi động đúng trình tự

Sau khi hoàn tất kiểm tra và gia nhiệt sơ bộ, tiến hành khởi động RY50-32-250A theo đúng trình tự.

Trước khi khởi động:

• Mở hoàn toàn van hút.

• Đóng van xả để giảm tải khi khởi động.

• Khởi động động cơ.

• Không để bơm vận hành với van xả đóng quá 3 phút.

Khi bơm đạt tốc độ ổn định và đồng hồ áp suất xả hiển thị bình thường, mở từ từ van xả và điều chỉnh lưu lượng theo yêu cầu.

Không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm vận hành không ổn định.

Giữ nhiệt ở 100–130°C để tách nước trước khi tiếp tục nâng nhiệt

Trong lần vận hành đầu tiên, khi nhiệt độ dầu đạt khoảng 100–130°C, không nên tiếp tục tăng ngay lên nhiệt độ cao hơn.

Theo hướng dẫn, cần duy trì bơm hoạt động tại khoảng nhiệt này để thực hiện quá trình tách nước và khử ẩm trong hệ thống. Trong giai đoạn này bơm có thể xuất hiện rung nhẹ, sau khi lượng nước được loại bỏ thì độ rung sẽ giảm.

Chỉ sau khi quá trình khử ẩm hoàn tất mới tiếp tục nâng nhiệt dần lên nhiệt độ làm việc yêu cầu.

Nâng nhiệt từ từ đến vùng làm việc cao

Sau giai đoạn tách nước, nhiệt độ dầu có thể tiếp tục được nâng lên từng bước.

Khi vận hành gần mức 350°C, cần đặc biệt lưu ý rằng 350°C là giới hạn nhiệt độ tối đa của môi chất theo tài liệu, không phải mức để vượt qua trong vận hành thông thường.

Vì vậy, hệ thống cần được kiểm soát để nhiệt độ dầu luôn nằm trong giới hạn cho phép.

Theo dõi rung động và nhiệt độ trong suốt quá trình vận hành

Khi bơm làm việc ở nhiệt độ cao, người vận hành cần liên tục theo dõi tình trạng cụm máy.

Tài liệu quy định trong quá trình khởi động, biên độ rung không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường phải kiểm tra ngay.

Ngoài độ rung, cần thường xuyên kiểm tra:

• Nhiệt độ ổ trục.

• Nhiệt độ thân bơm.

• Áp suất cửa xả.

• Lưu lượng vận hành.

• Tiếng ồn bất thường.

Không vận hành ở lưu lượng quá thấp

Nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải làm việc ở vùng lưu lượng thấp, cần có giải pháp phù hợp như đường hồi hoặc bypass tại cửa xả.

Duy trì lưu lượng thích hợp đặc biệt quan trọng khi dầu đang ở nhiệt độ cao, vì bơm cần có dòng môi chất tuần hoàn liên tục qua hệ thống.

Dừng bơm đúng cách sau khi vận hành ở nhiệt độ cao

Không được dừng ngay RY50-32-250A khi dầu vẫn đang ở gần nhiệt độ làm việc cao.

Theo hướng dẫn, chỉ được dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.

Trình tự dừng gồm:

1. Tiếp tục tuần hoàn để nhiệt độ dầu giảm dần.

2. Khi nhiệt độ xuống dưới 100°C, đóng từ từ van xả.

3. Dừng động cơ.

4. Để rôto giảm tốc tự nhiên, không hãm đột ngột.

Cách dừng này giúp hạn chế nhiệt tích tụ cục bộ trong thân bơm sau khi hệ thống ngừng hoạt động.

Quy trình vận hành an toàn ở nhiệt độ 350°C của Bơm dầu truyền nhiệt RY50-32-250A phải đặc biệt chú trọng đến việc gia nhiệt từ từ, mồi đầy môi chất, loại bỏ không khí, tách nước ở khoảng 100–130°C và liên tục theo dõi nhiệt độ cũng như độ rung của thiết bị.

Trong toàn bộ quá trình vận hành, tốc độ tăng nhiệt không được vượt quá 50°C/giờ, chênh lệch nhiệt giữa dầu tại cửa hút và thân bơm không vượt quá 40°C, đồng thời nhiệt độ môi chất tuyệt đối không được vượt giới hạn 350°C. Khi dừng bơm, cần tiếp tục tuần hoàn cho đến khi nhiệt độ giảm xuống dưới 100°C rồi mới dừng động cơ. Tuân thủ đúng các bước này là điều kiện quan trọng để RY50-32-250A vận hành an toàn trong hệ thống dầu truyền nhiệt nhiệt độ cao.

Đặc điểm cánh bơm gọt đường kính A của Bơm dầu truyền nhiệt RY50-32-250A

Bơm dầu truyền nhiệt RY50-32-250A là phiên bản sử dụng bánh công tác đã được tiện/cắt giảm đường kính lần thứ nhất, thể hiện bằng ký hiệu A ở cuối model. Đây là đặc điểm quan trọng tạo nên sự khác biệt giữa RY50-32-250A và phiên bản RY50-32-250 tiêu chuẩn.

Theo quy ước model của nhà sản xuất, số 250 thể hiện đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất. Tài liệu cũng quy định B và C tương ứng với các mức cắt giảm tiếp theo.

Ý nghĩa của ký hiệu A trên RY50-32-250A

Ký hiệu A không phải là một loại cánh bơm hoàn toàn khác mà thể hiện trạng thái bánh công tác đã được điều chỉnh đường kính so với bánh công tác danh nghĩa của model RY50-32-250.

Có thể hiểu cấu trúc model như sau:

• RY: Bơm dầu truyền nhiệt.

• 50: Đường kính danh nghĩa cửa hút.

• 32: Đường kính danh nghĩa cửa xả.

• 250: Đường kính ngoài danh nghĩa của bánh công tác.

• A: Bánh công tác được tiện/cắt giảm đường kính lần thứ nhất.

Như vậy, điểm cần nhấn mạnh của cánh bơm gọt đường kính A của Bơm dầu truyền nhiệt RY50-32-250A chính là bánh công tác được điều chỉnh từ kích thước danh nghĩa nhằm tạo ra một điểm đặc tính làm việc khác so với phiên bản tiêu chuẩn.

Đặc tính làm việc của RY50-32-250A sau khi gọt cánh A

Theo bảng thông số của nhà sản xuất, RY50-32-250A có điểm làm việc:

• Lưu lượng: 16 m³/h

• Cột áp: 60 m

• Tốc độ quay: 2.900 vòng/phút

• Công suất trục: 6,20 kW

• Công suất động cơ: 7,5 kW

• Hiệu suất: 42%

Các thông số này cho thấy bánh công tác phiên bản A được sử dụng để tạo đặc tính thủy lực riêng cho RY50-32-250A.

Sự khác biệt so với cánh tiêu chuẩn RY50-32-250

Bảng kỹ thuật cho thấy RY50-32-250 tiêu chuẩn có các điểm làm việc 12,5 m³/h – 80 m và 18 m³/h – 70 m, sử dụng động cơ 11 kW. Trong khi đó, phiên bản RY50-32-250A đạt 16 m³/h – 60 m với động cơ 7,5 kW.

Như vậy, trong dữ liệu của nhà sản xuất, phiên bản cánh A có cột áp công bố thấp hơn và sử dụng công suất động cơ nhỏ hơn so với RY50-32-250 tiêu chuẩn.

Đây chính là điểm nổi bật của việc sử dụng bánh công tác đã gọt đường kính: tạo ra một phiên bản bơm có đặc tính làm việc phù hợp với yêu cầu 16 m³/h và 60 m thay vì sử dụng nguyên bánh công tác tiêu chuẩn.

Cánh gọt A vẫn vận hành ở tốc độ 2.900 vòng/phút

Mặc dù bánh công tác được tiện giảm đường kính, RY50-32-250A vẫn vận hành ở tốc độ 2.900 vòng/phút, tương tự RY50-32-250 trong bảng thông số.

Điều này cho thấy sự thay đổi đặc tính của phiên bản A trong tài liệu không đến từ việc giảm tốc độ quay, mà gắn với việc sử dụng bánh công tác đã được cắt giảm đường kính.

Không nên tự ý gọt thêm đường kính bánh công tác

Ký hiệu A là trạng thái bánh công tác đã được nhà sản xuất xác định cho một model cụ thể. Vì vậy, khi sử dụng Bơm dầu truyền nhiệt RY50-32-250A, không nên tự ý tiện giảm thêm đường kính cánh nếu chưa có tính toán và xác nhận kỹ thuật.

Tài liệu chỉ xác định rằng A là lần cắt giảm thứ nhất, nhưng không cung cấp đường kính thực tế sau khi tiện hoặc lượng milimét đã được cắt bỏ. Vì vậy, không thể từ tài liệu này kết luận chính xác cánh của RY50-32-250A đã được giảm từ 250 mm xuống bao nhiêu milimét.

Đặc điểm cánh bơm gọt đường kính A của Bơm dầu truyền nhiệt RY50-32-250A nằm ở việc bánh công tác danh nghĩa 250 được tiện/cắt giảm đường kính lần thứ nhất, được nhận biết bằng ký hiệu A trong model.

Nhờ cấu hình bánh công tác này, RY50-32-250A có điểm làm việc 16 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút và động cơ 7,5 kW. So với RY50-32-250 tiêu chuẩn, phiên bản A có đặc tính cột áp và công suất động cơ thấp hơn theo bảng thông số của nhà sản xuất, phù hợp với những hệ thống không cần mức cột áp cao như phiên bản sử dụng bánh công tác tiêu chuẩn.
