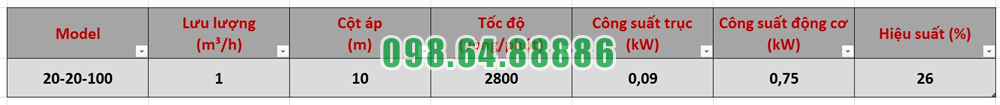

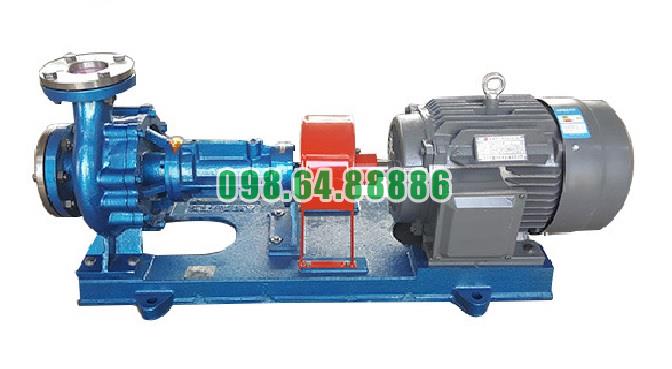

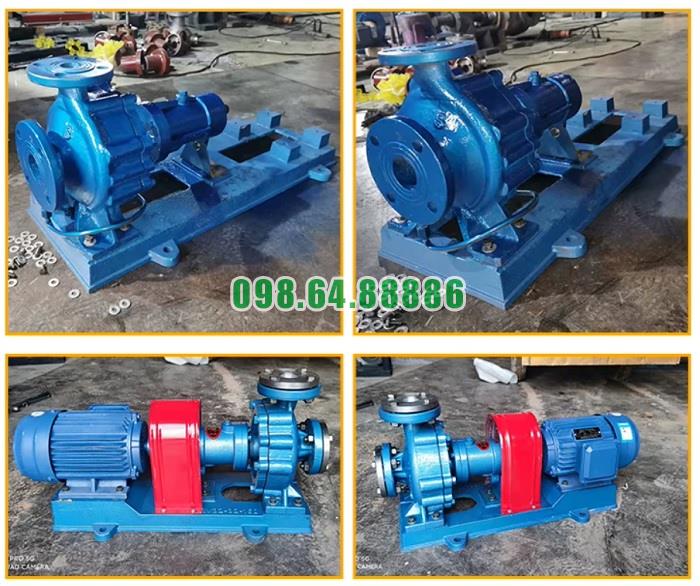

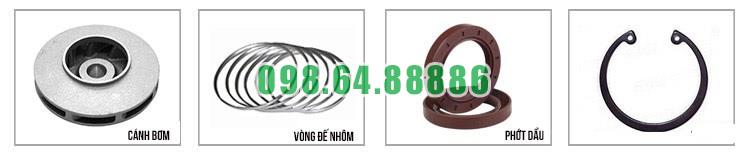

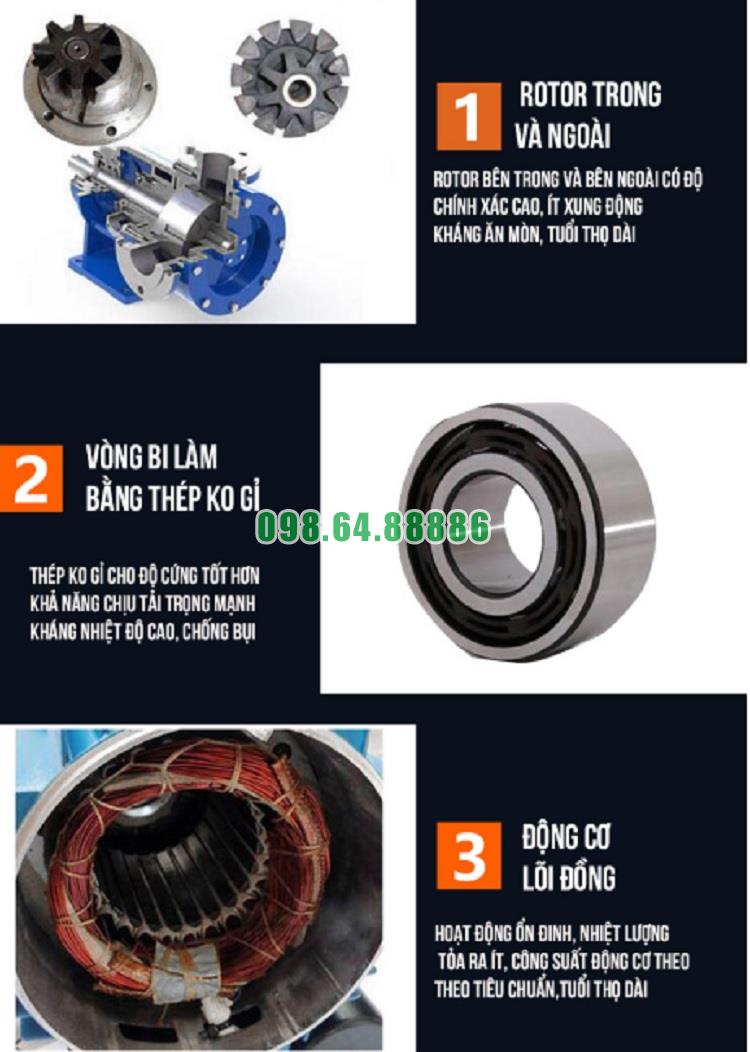

Bơm tuần hoàn dầu tải nhiệt RY20-20-100 lưu lượng 1 m3/h, công suất 0.75 kW

Tối ưu không gian lắp đặt nhờ kích thước chuẩn của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 có kết cấu nhỏ gọn, phù hợp với các hệ thống tuần hoàn dầu nóng có diện tích lắp đặt hạn chế. Model sử dụng cửa hút và cửa xả danh nghĩa 20 mm, bánh công tác đường kính danh nghĩa 100 mm và động cơ công suất 0,75 kW.

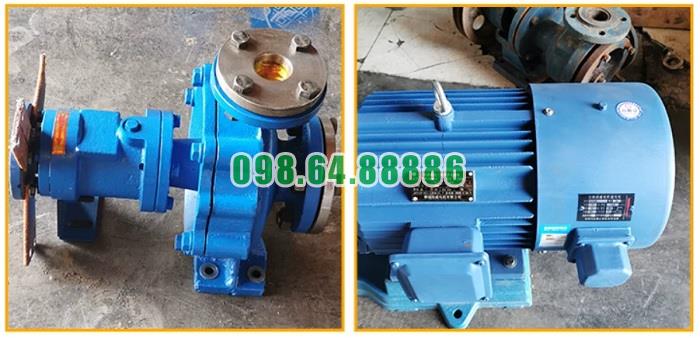

Kết cấu bơm nhỏ gọn

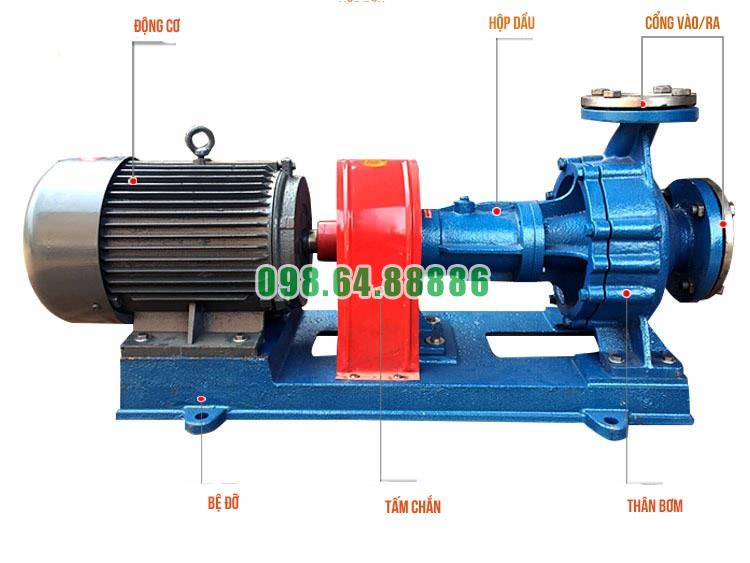

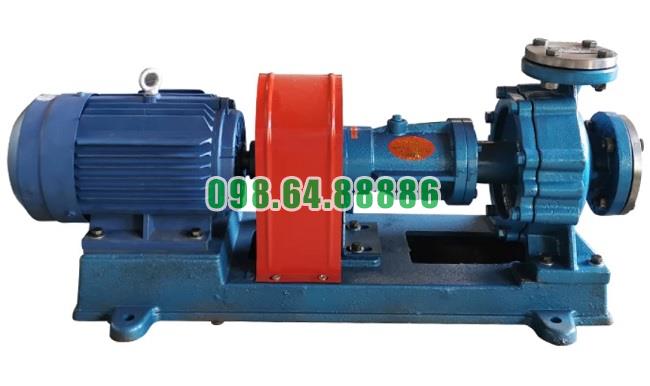

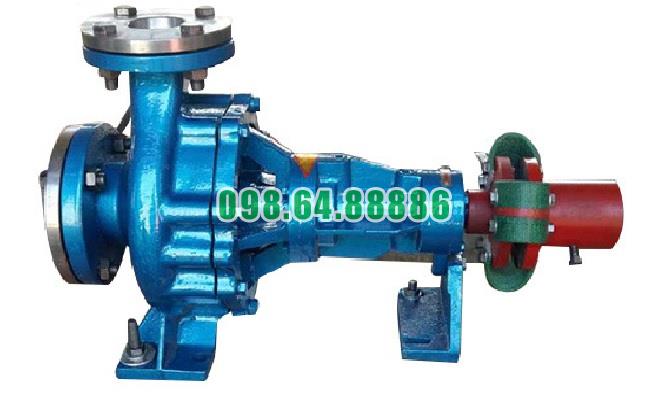

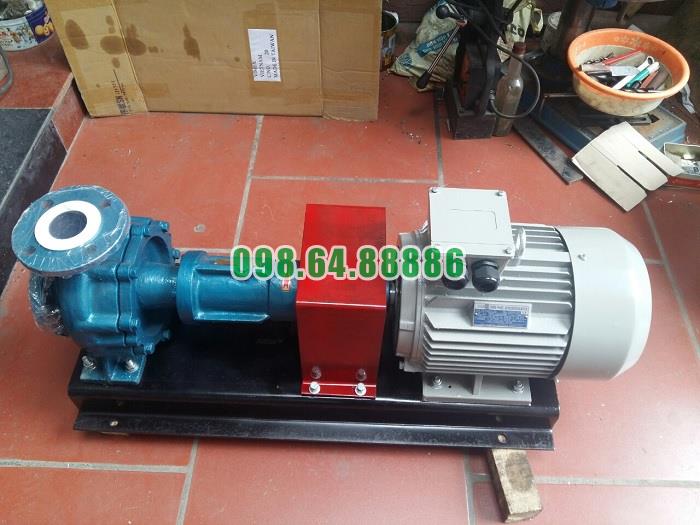

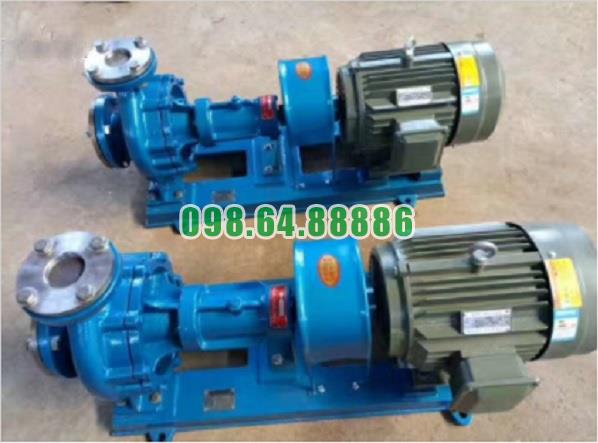

Bơm sử dụng thiết kế trục ngang, cụm bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Cách bố trí này giúp giảm diện tích nền, tạo thành cụm thiết bị thống nhất và thuận tiện cố định tại vị trí vận hành.

Kích thước kết nối tiêu chuẩn

Cửa hút và cửa xả có kích thước danh nghĩa 20 mm giúp việc lựa chọn đường ống, van và phụ kiện kết nối trở nên thuận tiện. Kích thước đồng bộ còn giúp giảm các đoạn chuyển cỡ, hạn chế đường ống phức tạp và tiết kiệm không gian xung quanh bơm.

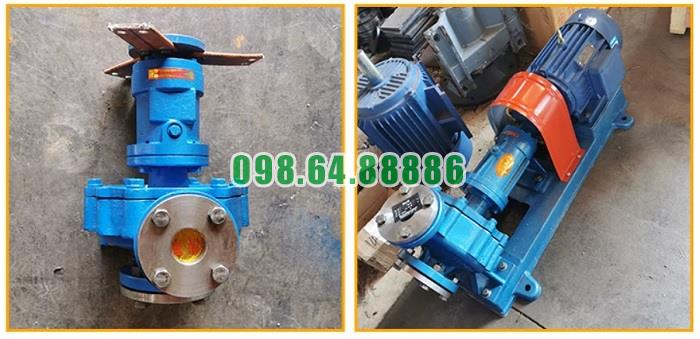

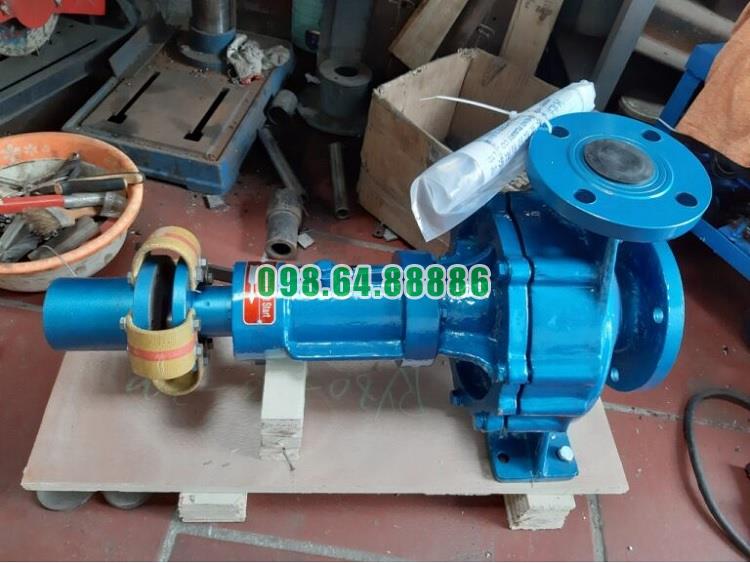

Bố trí cửa hút và cửa xả hợp lý

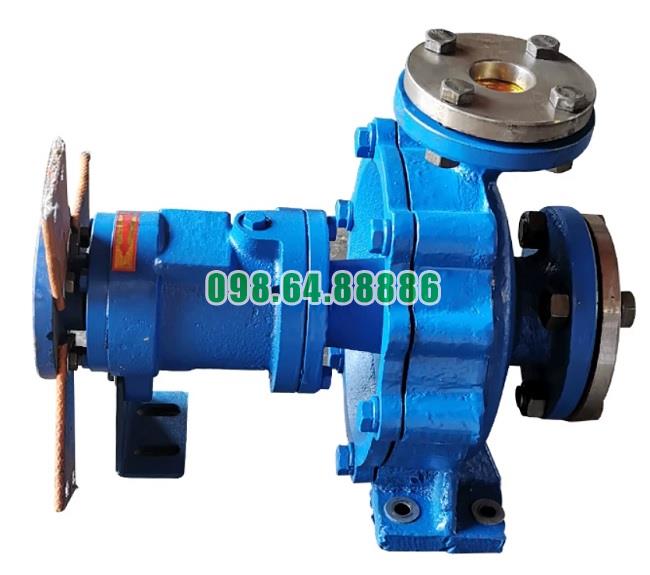

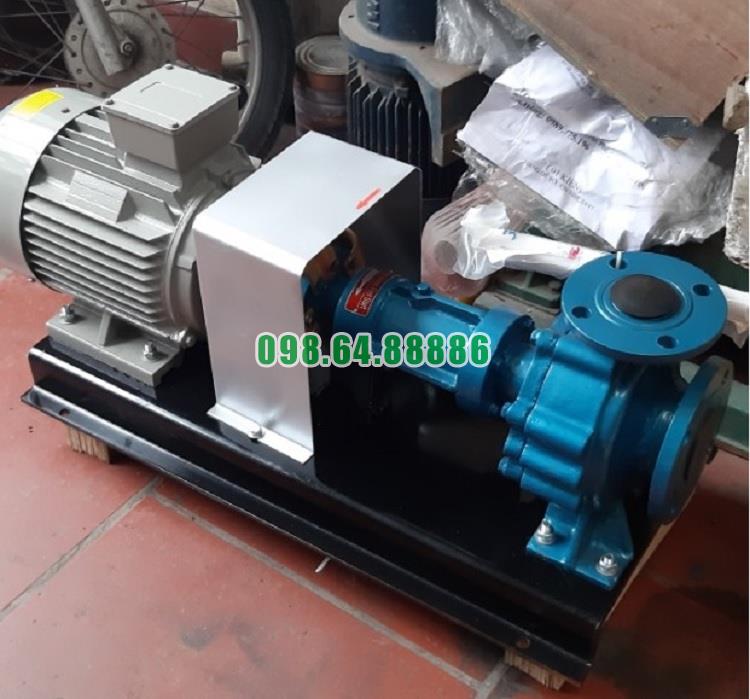

Cửa hút hướng trục giúp đường ống dẫn dầu đi thẳng vào tâm bánh công tác. Cửa xả hướng lên trên thuận tiện kết nối với đường ống tuần hoàn, giảm số lượng co cút và giúp hệ thống được bố trí gọn hơn.

Không cần hệ thống làm mát bằng nước

RY20-20-100 sử dụng cơ chế tản nhiệt tự nhiên nên không cần lắp thêm đường cấp và thoát nước làm mát. Nhờ đó, khu vực lắp đặt ít đường ống phụ trợ hơn, giảm diện tích sử dụng và đơn giản hóa hệ thống.

Thuận tiện tích hợp vào dây chuyền

Thiết kế nhỏ gọn giúp bơm dễ bố trí cạnh bồn dầu, máy gia nhiệt hoặc thiết bị trao đổi nhiệt. Tuy nhiên, vẫn cần chừa khoảng trống phù hợp quanh động cơ, khớp nối và cụm ổ trục để phục vụ kiểm tra, căn chỉnh và bảo dưỡng.

Kích thước kết nối tiêu chuẩn, kết cấu bơm – động cơ chung bệ và cơ chế tản nhiệt tự nhiên giúp Bơm dầu truyền nhiệt RY20-20-100 tối ưu không gian lắp đặt. Thiết bị đặc biệt phù hợp với các hệ thống dầu nóng quy mô nhỏ cần bố trí gọn, dễ kết nối và thuận tiện bảo dưỡng.

Nguyên lý hoạt động ly tâm hút tâm trục của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 hoạt động theo nguyên lý ly tâm một tầng cánh, hút dầu theo phương dọc trục và đẩy dầu theo phương hướng tâm. Cửa hút được bố trí thẳng với trục bơm, giúp dầu truyền nhiệt đi trực tiếp vào tâm bánh công tác.

Dầu đi vào tâm bánh công tác

Trước khi khởi động, thân bơm và đường hút phải được mồi đầy dầu. Khi động cơ hoạt động, khớp nối truyền chuyển động đến trục bơm, làm bánh công tác quay với tốc độ khoảng 2.800 vòng/phút.

Dầu tại tâm bánh công tác bị các cánh bơm cuốn và đẩy ra phía ngoài. Vì dầu liên tục rời khỏi vùng tâm nên áp suất tại đây giảm xuống. Chênh lệch áp suất giữa hệ thống và tâm bánh công tác khiến dầu tiếp tục đi qua cửa hút DN20 theo phương trùng với trục bơm.

Bánh công tác tạo lực ly tâm

Khi dầu đi vào các rãnh cánh, bánh công tác truyền năng lượng quay cho dòng dầu. Dưới tác dụng của lực ly tâm, dầu di chuyển từ tâm bánh công tác ra mép ngoài với vận tốc và năng lượng lớn hơn.

Lực ly tâm không trực tiếp “hút” dầu vào bơm. Quá trình hút hình thành nhờ vùng áp suất thấp tại tâm bánh công tác kết hợp với áp suất của hệ thống đẩy dầu vào cửa hút.

Thân bơm chuyển vận tốc thành áp suất

Dầu rời mép bánh công tác đi vào buồng xoắn của thân bơm. Tiết diện buồng xoắn tăng dần làm vận tốc dòng dầu giảm xuống và chuyển một phần động năng thành áp năng.

Sau đó, dầu được tập trung và đẩy ra cửa xả DN20 theo phương hướng tâm, tạo lưu lượng định mức khoảng 1 m³/h và cột áp khoảng 10 m.

Chu trình hút tâm trục diễn ra liên tục

Khi bánh công tác tiếp tục quay, quá trình hút và đẩy dầu diễn ra liên tục:

Dầu vào cửa hút theo phương trục → đi vào tâm bánh công tác → bị đẩy ra ngoài theo phương hướng tâm → đi qua buồng xoắn → thoát ra cửa xả.

Nhờ cấu tạo hút tâm trục, dòng dầu đi vào bánh công tác tương đối thẳng và ít thay đổi hướng. Điều này giúp Bơm dầu truyền nhiệt RY20-20-100 duy trì quá trình tuần hoàn dầu nóng ổn định trong hệ thống.
