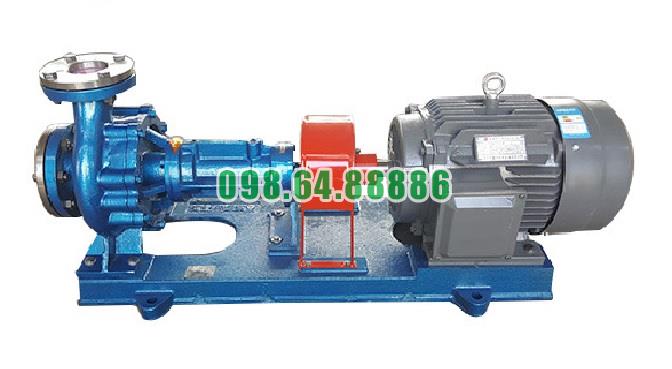

Bơm tuần hoàn dầu gia nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Bơm dầu truyền nhiệt RY25-25-160 phục vụ dây chuyền chế biến thực phẩm

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để tuần hoàn dầu tải nhiệt trong các dây chuyền chế biến thực phẩm cần gia nhiệt ổn định và liên tục. Bơm không tiếp xúc trực tiếp với nguyên liệu thực phẩm mà vận chuyển dầu nóng trong một mạch kín, đưa nhiệt từ thiết bị gia nhiệt đến bồn nấu, áo gia nhiệt, thiết bị sấy hoặc bộ trao đổi nhiệt.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, RY25-25-160 phù hợp với các hệ thống nhiệt có quy mô nhỏ và vừa, yêu cầu dòng dầu nóng tuần hoàn đều để duy trì nhiệt độ sản xuất.

Vai trò của RY25-25-160 trong dây chuyền chế biến thực phẩm

Trong dây chuyền chế biến thực phẩm, nhiều công đoạn cần được gia nhiệt nhưng không phù hợp với phương pháp đốt nóng trực tiếp. Dầu truyền nhiệt được sử dụng làm môi chất trung gian để mang nhiệt đến thiết bị sản xuất.

Bơm RY25-25-160 tạo dòng tuần hoàn liên tục giữa bộ gia nhiệt và thiết bị sử dụng nhiệt. Dầu nóng từ bộ gia nhiệt được bơm đến khu vực cần cấp nhiệt, truyền nhiệt qua thành thiết bị rồi quay trở lại đường hồi.

Chu trình này được lặp lại liên tục, giúp nhiệt lượng được phân phối đều hơn trong toàn bộ hệ thống. Nhờ đó, dây chuyền có thể duy trì nhiệt độ ổn định trong thời gian sản xuất kéo dài.

Cấp nhiệt cho bồn nấu có áo gia nhiệt

Một ứng dụng phù hợp của Bơm dầu truyền nhiệt RY25-25-160 là tuần hoàn dầu nóng qua lớp áo bao quanh bồn nấu.

Dầu nóng được đẩy vào khoang áo nhiệt, truyền nhiệt qua thành kim loại của bồn rồi làm nóng nguyên liệu bên trong. Sau khi giảm nhiệt, dầu quay lại bộ gia nhiệt để tiếp tục được nâng nhiệt.

Phương pháp này giúp nguyên liệu không tiếp xúc trực tiếp với dầu truyền nhiệt. Nhiệt được truyền gián tiếp qua thành bồn, phù hợp với các công đoạn cần kiểm soát nhiệt độ và hạn chế hiện tượng cháy cục bộ.

Dòng dầu tuần hoàn đều còn giúp nhiệt được phân bố trên diện tích lớn của áo gia nhiệt, hạn chế tình trạng một khu vực của bồn quá nóng trong khi khu vực khác chưa đạt nhiệt độ yêu cầu.

Phục vụ thiết bị sấy thực phẩm

Bơm RY25-25-160 có thể tuần hoàn dầu tải nhiệt đến bộ trao đổi nhiệt trong hệ thống sấy.

Dầu nóng đi qua các ống trao đổi nhiệt và truyền nhiệt cho luồng không khí. Không khí nóng sau đó được đưa vào buồng sấy để làm giảm độ ẩm của sản phẩm.

Trong ứng dụng này, bơm có nhiệm vụ duy trì dòng dầu liên tục qua bộ trao đổi nhiệt. Khi lưu lượng dầu ổn định, nhiệt độ không khí cấp vào buồng sấy cũng ít biến động hơn.

Điều này hỗ trợ dây chuyền duy trì điều kiện sấy đồng đều giữa các mẻ sản phẩm, đồng thời hạn chế sự thay đổi nhiệt độ đột ngột trong quá trình vận hành.

Cấp nhiệt cho thiết bị cô đặc và gia nhiệt gián tiếp

Trong các công đoạn cô đặc hoặc làm nóng nguyên liệu dạng lỏng, Bơm dầu truyền nhiệt RY25-25-160 có thể đưa dầu nóng qua áo nhiệt hoặc bộ trao đổi nhiệt của thiết bị.

Dầu truyền nhiệt cung cấp nhiệt lượng từ bên ngoài, trong khi nguyên liệu nằm trong khoang riêng. Cách bố trí này tạo sự tách biệt giữa môi chất truyền nhiệt và sản phẩm chế biến.

Khả năng tạo cột áp 27 m giúp bơm đưa dầu vượt qua trở lực của đường ống, van, co nối và thiết bị trao đổi nhiệt trong phạm vi hệ thống phù hợp. Nhờ đó, dầu có thể tuần hoàn liên tục thay vì bị lưu lại quá lâu tại một vị trí.

Duy trì nhiệt độ ổn định trong quá trình sản xuất

Nhiệt độ ổn định là yêu cầu quan trọng trong nhiều công đoạn chế biến thực phẩm. Nếu dòng dầu tuần hoàn không đều, nhiệt lượng cấp đến thiết bị có thể thay đổi, làm thời gian gia nhiệt kéo dài hoặc chất lượng giữa các mẻ không đồng nhất.

Bơm RY25-25-160 tạo lưu lượng thiết kế 3 m³/h, giúp dầu nóng liên tục đi qua thiết bị sử dụng nhiệt. Dòng dầu tuần hoàn làm giảm chênh lệch nhiệt độ giữa đường cấp và các khu vực khác nhau của hệ thống.

Bơm không trực tiếp quyết định nhiệt độ cuối cùng của dầu. Nhiệt độ được điều khiển bởi bộ gia nhiệt và hệ thống kiểm soát. Tuy nhiên, RY25-25-160 giữ vai trò quan trọng trong việc vận chuyển và phân phối nhiệt đến đúng vị trí cần sử dụng.

Hoạt động trong hệ thống dầu tải nhiệt khép kín

Trong dây chuyền chế biến thực phẩm, Bơm dầu truyền nhiệt RY25-25-160 nên được lắp trong mạch dầu kín.

Một chu trình cơ bản gồm bộ gia nhiệt, đường ống cấp, thiết bị sử dụng nhiệt, đường hồi và bơm tuần hoàn. Dầu được sử dụng lặp lại trong hệ thống, không đi vào khoang chứa nguyên liệu.

Kết cấu khép kín giúp hạn chế thất thoát dầu, giảm nguy cơ môi chất tiếp xúc với sản phẩm và duy trì áp suất tuần hoàn ổn định. Các mối nối, mặt bích và bộ làm kín của bơm cần được kiểm tra thường xuyên để tránh rò rỉ dầu nóng trong khu vực sản xuất.

Khả năng làm việc liên tục của RY25-25-160

Dây chuyền chế biến thực phẩm có thể vận hành trong nhiều giờ liên tục. Vì vậy, bơm tuần hoàn phải duy trì được lưu lượng đều, độ rung thấp và nhiệt độ ổ trục ổn định.

RY25-25-160 sử dụng trục bơm được đỡ bởi hai ổ bi, giúp bánh công tác quay đúng tâm ở tốc độ 2.900 vòng/phút. Khớp nối mềm truyền chuyển động từ động cơ đến trục bơm, đồng thời giảm một phần rung động và tải va đập nhỏ.

Thiết kế tản nhiệt tự nhiên giúp hạn chế lượng nhiệt truyền từ thân bơm nóng đến cụm ổ trục. Bơm không cần bố trí hệ thống nước làm mát riêng, nhờ đó giảm số lượng đường ống phụ trợ trong khu vực sản xuất.

Yêu cầu đối với dầu tuần hoàn

Bơm RY25-25-160 phù hợp với dầu truyền nhiệt có tính ăn mòn yếu và không chứa hạt rắn.

Trong dây chuyền chế biến thực phẩm, dầu tuần hoàn cần được giữ sạch. Cặn dầu, tạp chất hoặc xỉ hàn trong đường ống có thể làm tắc lưới lọc, cản trở dòng hút và bám vào bánh công tác.

Dầu bị biến chất cũng có thể tạo cặn trong bộ gia nhiệt và đường ống, làm tăng trở lực của hệ thống. Vì vậy, cần kiểm tra tình trạng dầu và vệ sinh lưới lọc định kỳ để bơm duy trì lưu lượng ổn định.

Yêu cầu an toàn trong khu vực chế biến thực phẩm

Dầu tải nhiệt làm việc ở nhiệt độ cao nên khu vực lắp Bơm dầu truyền nhiệt RY25-25-160 phải được bố trí tách biệt hợp lý với nguyên liệu, sản phẩm và vị trí thao tác trực tiếp của công nhân.

Các vị trí mặt bích, bộ chèn làm kín và đường ống cần được kiểm tra để phát hiện rò rỉ sớm. Dầu nóng rò ra ngoài không chỉ gây thất thoát môi chất mà còn ảnh hưởng đến vệ sinh và an toàn của khu vực sản xuất.

Trước khi khởi động, thân bơm phải được mồi đầy dầu. Khi hệ thống bắt đầu tăng nhiệt, cần gia nhiệt từ từ để các bộ phận của bơm giãn nở đồng đều.

Trong quá trình vận hành, van hút phải mở hoàn toàn và lưu lượng không nên thấp hơn khoảng 0,9 m³/h, tương ứng 30% lưu lượng thiết kế. Nếu dây chuyền tạm thời sử dụng ít nhiệt, nên bố trí đường bypass để dầu vẫn tuần hoàn qua bơm.

Phạm vi sử dụng phù hợp

Bơm dầu truyền nhiệt RY25-25-160 phù hợp với các dây chuyền có nhu cầu nhiệt không quá lớn, đường ống và thiết bị được tính toán theo lưu lượng 3 m³/h và cột áp 27 m.

Bơm có thể phục vụ các cụm gia nhiệt độc lập như bồn nấu có áo nhiệt, thiết bị sấy, bộ trao đổi nhiệt hoặc hệ thống duy trì nhiệt độ đường ống.

Việc lựa chọn bơm cần căn cứ vào tổng trở lực thực tế của hệ thống. Nếu dây chuyền có nhiều thiết bị, đường ống dài hoặc yêu cầu lưu lượng lớn hơn, cần chọn model RY có thông số phù hợp hơn thay vì ép RY25-25-160 hoạt động ngoài vùng thiết kế.

Bơm dầu truyền nhiệt RY25-25-160 phục vụ dây chuyền chế biến thực phẩm bằng cách duy trì dầu tải nhiệt tuần hoàn liên tục trong một mạch kín. Dầu nóng được đưa từ bộ gia nhiệt đến bồn nấu, áo nhiệt, thiết bị sấy hoặc bộ trao đổi nhiệt, sau đó quay lại để tiếp tục chu trình.

Với lưu lượng 3 m³/h, cột áp 27 m và động cơ 1,5 kW, bơm phù hợp với các hệ thống gia nhiệt gián tiếp quy mô nhỏ và vừa. Khả năng vận hành ổn định của bơm giúp nhiệt được phân phối đều, hạn chế dao động nhiệt độ và hỗ trợ dây chuyền chế biến thực phẩm duy trì quá trình sản xuất liên tục.

Tổng hợp ưu nhược điểm kỹ thuật của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 là bơm ly tâm trục ngang dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Model này có lưu lượng 3 m³/h, cột áp 27 m, động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút.

Xét về kỹ thuật, RY25-25-160 có ưu điểm nổi bật ở kết cấu gọn, khả năng vận chuyển dầu nhiệt độ cao và mức cột áp tương đối tốt so với lưu lượng. Tuy nhiên, bơm cũng có những giới hạn về hiệu suất, tính chất môi chất và yêu cầu vận hành.

Ưu điểm kỹ thuật của Bơm dầu truyền nhiệt RY25-25-160

Khả năng vận chuyển dầu nóng

RY25-25-160 được thiết kế chuyên dùng cho dầu truyền nhiệt có nhiệt độ cao. Bơm phù hợp với các hệ thống cần đưa dầu nóng liên tục từ bộ gia nhiệt đến khuôn, máy ép, thiết bị trao đổi nhiệt hoặc khu vực sử dụng nhiệt.

Thiết kế chuyên dụng giúp bơm thích nghi tốt hơn với hiện tượng giãn nở nhiệt so với những loại bơm nước thông thường.

Cột áp phù hợp với hệ thống tuần hoàn nhỏ

Với cột áp 27 m, bơm có khả năng thắng tổn thất áp suất trong đường ống, van, cút nối và thiết bị trao đổi nhiệt.

Mức cột áp này tương đối phù hợp với hệ thống có lưu lượng vừa phải nhưng đường ống có nhiều phụ kiện hoặc có trở lực nhất định. Bơm có thể duy trì dòng dầu tuần hoàn ổn định khi tổng trở lực của hệ thống nằm trong phạm vi làm việc cho phép.

Lưu lượng phù hợp với thiết bị quy mô nhỏ và vừa

Lưu lượng 3 m³/h, tương đương khoảng 50 lít/phút, đáp ứng tốt nhu cầu tuần hoàn dầu cho các máy móc và cụm gia nhiệt có công suất không quá lớn.

Việc sử dụng đúng lưu lượng giúp tránh lắp bơm quá lớn, giảm lãng phí công suất và hỗ trợ kiểm soát nhiệt độ thuận tiện hơn.

Công suất động cơ vừa phải

Bơm sử dụng động cơ 1,5 kW, phù hợp với thông số lưu lượng và cột áp thiết kế. Mức công suất này giúp cụm bơm có kích thước gọn, dễ bố trí và không yêu cầu hệ thống điện quá phức tạp.

Khi bơm làm việc gần điểm thiết kế, động cơ có thể duy trì chế độ vận hành ổn định mà không cần sử dụng công suất quá lớn.

Tốc độ quay cao

Tốc độ 2.900 vòng/phút giúp bánh công tác tạo đủ năng lượng để đạt cột áp 27 m. Dòng dầu được hút vào tâm bánh công tác, tăng tốc và đẩy ra cửa xả liên tục.

Tốc độ quay cao là lợi thế khi cần tạo cột áp tương đối tốt trên một model bơm có kích thước nhỏ.

Kết cấu truyền động đơn giản

Bơm và động cơ được nối với nhau bằng khớp nối mềm. Kết cấu này giúp truyền mô-men trực tiếp, thuận tiện cho việc tháo động cơ, kiểm tra trục và bảo dưỡng cụm ổ bi.

Các bộ phận chính được bố trí thành từng cụm gồm thân bơm, cụm rôto, cụm ổ trục và cụm làm kín. Cách bố trí này hỗ trợ quá trình tháo lắp và thay thế chi tiết.

Không cần hệ thống làm mát bằng nước riêng

Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Ưu điểm này giúp giảm đường ống phụ trợ, van nước và các vị trí có nguy cơ rò rỉ.

Việc không sử dụng nước làm mát cũng giúp đơn giản hóa quá trình lắp đặt tại những khu vực không có sẵn nguồn nước tuần hoàn.

Phù hợp với chế độ tuần hoàn liên tục

Khi được lắp đặt đúng, bôi trơn đầy đủ và vận hành trong vùng lưu lượng cho phép, RY25-25-160 có thể đáp ứng yêu cầu tuần hoàn dầu trong thời gian dài.

Kết cấu ổ trục riêng, khớp nối mềm và hệ thống tản nhiệt tự nhiên hỗ trợ duy trì trạng thái làm việc ổn định cho cụm rôto.

Nhược điểm kỹ thuật của Bơm dầu truyền nhiệt RY25-25-160

Hiệu suất không cao

Hiệu suất của model RY25-25-160 theo bảng thông số là khoảng 30%. Đây là mức tương đối thấp nếu so với nhiều model bơm ly tâm có kích thước và lưu lượng lớn hơn.

Hiệu suất thấp đồng nghĩa với việc chỉ một phần công suất truyền vào được chuyển thành năng lượng hữu ích của dòng dầu. Phần còn lại bị mất do ma sát, tổn thất thủy lực và tổn thất cơ khí.

Phạm vi lưu lượng hạn chế

Lưu lượng thiết kế 3 m³/h chỉ phù hợp với hệ thống nhỏ và vừa. Nếu hệ thống cần tuần hoàn lượng dầu lớn, model này có thể không đáp ứng được yêu cầu.

Việc cố gắng mở van xả để tăng lưu lượng quá mức có thể làm bơm vận hành xa điểm thiết kế, tăng tải động cơ và giảm độ ổn định.

Không phù hợp với chất lỏng chứa hạt rắn

Bơm được thiết kế cho dầu truyền nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn. Cặn bẩn, xỉ hàn hoặc tạp chất có thể làm tắc rãnh bánh công tác, mài mòn bộ làm kín và giảm lưu lượng.

Do đó, hệ thống cần được súc rửa kỹ và bố trí bộ lọc tại đường hút trước khi đưa bơm vào vận hành.

Khả năng chống ăn mòn có giới hạn

RY25-25-160 không phải là bơm chuyên dùng cho hóa chất ăn mòn mạnh. Nếu dầu bị biến chất, có tính axit hoặc chứa thành phần ăn mòn, thân bơm, trục và bánh công tác có thể bị ảnh hưởng.

Trước khi sử dụng, cần kiểm tra tính tương thích giữa vật liệu bơm và loại dầu truyền nhiệt thực tế.

Yêu cầu phải mồi đầy môi chất

Bơm ly tâm RY25-25-160 không có khả năng tự hút hiệu quả khi thân bơm chứa không khí. Trước khi khởi động, thân bơm và đường hút phải được điền đầy dầu.

Nếu bơm chạy khô, bơm có thể không tạo được áp suất, đồng thời làm tăng nhiệt tại khu vực làm kín và gây hư hỏng các chi tiết ma sát.

Nhạy cảm với sai lệch đồng tâm

Bơm hoạt động ở tốc độ 2.900 vòng/phút nên yêu cầu độ đồng tâm giữa trục bơm và trục động cơ tương đối cao.

Nếu hai trục bị lệch, cụm máy dễ rung, nóng ổ bi, mòn khớp nối và hư hỏng bộ làm kín. Vì vậy, công tác căn chỉnh khi lắp đặt phải được thực hiện chính xác.

Cần gia nhiệt từ từ

Bơm không nên tiếp nhận dầu quá nóng khi thân bơm còn nguội. Sự thay đổi nhiệt độ nhanh có thể làm các chi tiết giãn nở không đồng đều, dẫn đến kẹt rôto, biến dạng hoặc rò rỉ tại bộ làm kín.

Trước khi vận hành dầu nóng, bơm phải được gia nhiệt sơ bộ với tốc độ tăng nhiệt phù hợp.

Không thích hợp chạy ở lưu lượng quá thấp

Bơm không nên làm việc lâu dài dưới 30% lưu lượng thiết kế. Với RY25-25-160, lưu lượng tối thiểu tương ứng khoảng 0,9 m³/h.

Khi lưu lượng quá thấp, dầu lưu lại lâu trong thân bơm, làm nhiệt độ tăng, dòng chảy mất ổn định và tải hướng kính lên bánh công tác lớn hơn. Nếu hệ thống thường xuyên cần lưu lượng thấp, nên bố trí đường hồi bypass hoặc lựa chọn bơm nhỏ hơn.

Bộ làm kín cần được theo dõi

Bơm sử dụng bộ chèn làm kín kết hợp phớt dầu chịu nhiệt. Trong quá trình vận hành, bộ chèn có thể xuất hiện rò rỉ nhẹ hoặc bị mòn do ma sát với trục.

Nếu siết chèn quá chặt, nhiệt ma sát sẽ tăng. Nếu chèn quá lỏng, dầu nóng có thể rò rỉ nhiều. Vì vậy, cụm làm kín cần được kiểm tra và điều chỉnh định kỳ.

Đánh giá tổng thể

RY25-25-160 có ưu thế khi sử dụng trong hệ thống tuần hoàn dầu nóng có lưu lượng nhỏ, yêu cầu cột áp vừa và không gian lắp đặt hạn chế. Bơm có kết cấu tương đối đơn giản, động cơ 1,5 kW, tốc độ quay cao và không cần hệ thống nước làm mát riêng.

Hạn chế chính của sản phẩm là hiệu suất khoảng 30%, lưu lượng không lớn, không phù hợp với môi chất chứa hạt rắn hoặc ăn mòn mạnh và yêu cầu nghiêm ngặt về mồi bơm, đồng tâm, bôi trơn तथा gia nhiệt.

Bơm dầu truyền nhiệt RY25-25-160 có các ưu điểm kỹ thuật nổi bật gồm khả năng vận chuyển dầu nóng, cột áp 27 m, lưu lượng 3 m³/h, công suất động cơ vừa phải và kết cấu tản nhiệt tự nhiên.

Nhược điểm của bơm tập trung ở hiệu suất chưa cao, phạm vi lưu lượng hạn chế, yêu cầu dầu sạch và cần tuân thủ chặt chẽ quy trình khởi động. Sản phẩm sẽ phát huy hiệu quả tốt khi được lựa chọn đúng với đặc tính hệ thống và vận hành gần điểm thiết kế.
