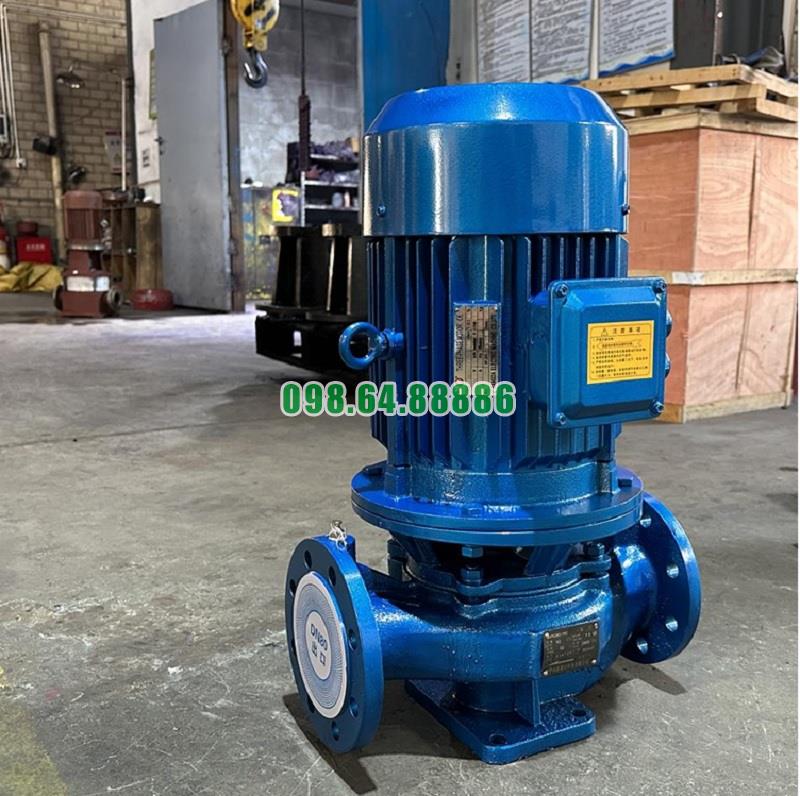

Bơm inline model ISG65-315 và IRG65-315 là dòng bơm ly tâm trục đứng với thiết kế thẳng trục, chuyên dùng cho các hệ thống cấp nước, tăng áp và tuần hoàn công nghiệp. Cấu tạo của hai model này gồm nhiều bộ phận kết hợp chặt chẽ để đảm bảo hiệu suất hoạt động cao, độ bền lâu dài và vận hành ổn định. Dưới đây là mô tả chi tiết các bộ phận chính:
Được đúc nguyên khối từ gang xám, gang cầu hoặc inox tùy theo môi trường sử dụng.
Là bộ phận chứa toàn bộ dòng nước, dẫn hướng dòng chảy từ cửa hút đến cửa xả.
Thiết kế kiểu thẳng trục (inline) giúp lắp đặt dễ dàng trực tiếp vào đường ống.
Là bộ phận trung tâm tạo ra lực ly tâm để đẩy nước.
Được chế tạo bằng inox, đồng hoặc gang có độ bền cao và gia công chính xác để đảm bảo hiệu suất thủy lực tốt.
Thiết kế cánh kín giúp giảm thất thoát lưu lượng và tăng áp hiệu quả.
Truyền động từ motor đến cánh bơm.
Chế tạo từ thép hợp kim hoặc inox 304/316, có độ cứng và độ đồng tâm cao.
Trục được mài mịn để đảm bảo không làm mòn phớt cơ khí và ổ trục.
Là bộ phận ngăn nước rò rỉ ra ngoài tại điểm tiếp xúc giữa trục và thân bơm.
Gồm hai mặt tiếp xúc làm bằng gốm – carbon – cao su chịu nhiệt, giúp chống mài mòn, chịu được áp lực và nhiệt độ cao.
Có thể là phớt đơn hoặc phớt đôi, tùy theo yêu cầu kỹ thuật.
Nằm ở hai đầu trục, giúp trục quay êm ái, giảm ma sát và rung động.
Sử dụng bạc đạn công nghiệp chất lượng cao, có khả năng chịu tải trọng và nhiệt độ lớn.
Được bôi trơn bằng mỡ chịu nhiệt hoặc hệ thống bôi trơn dầu kín.
Được thiết kế đồng trục (inline), tức là đường vào và đường ra nằm trên cùng một trục thẳng.
Dễ dàng tích hợp vào đường ống mà không cần thay đổi kết cấu hệ thống ống dẫn hiện có.
Kết nối giữa trục bơm và trục motor, thường là khớp nối đàn hồi hoặc trực tiếp.
Giúp hấp thụ chấn động, giảm rung, bảo vệ cả động cơ và trục bơm.
Được đúc liền hoặc hàn chắc chắn với thân bơm.
Là bộ phận đỡ toàn bộ khối lượng bơm, giúp cố định và chống rung.
Có lỗ bắt bulông để cố định bơm xuống nền.
Cung cấp lực quay cho trục bơm.
Động cơ thường có cấp bảo vệ IP54 hoặc IP55, cách nhiệt F, thích hợp dùng trong cả môi trường trong nhà và bán ngoài trời.
Công suất thường từ 15kW đến 37kW tùy theo yêu cầu lưu lượng và cột áp.
Mỗi bộ phận trong bơm inline ISG65-315 và IRG65-315 đều có vai trò cụ thể và được thiết kế để hỗ trợ lẫn nhau tạo nên một hệ thống bơm vận hành mạnh mẽ, bền bỉ và hiệu quả. Hiểu rõ cấu tạo này không chỉ giúp người dùng lựa chọn đúng model phù hợp mà còn hỗ trợ tốt trong quá trình vận hành, bảo trì và xử lý sự cố
Bơm inline model ISG65-315 và IRG65-315 hoạt động theo nguyên lý lực ly tâm – một hiện tượng vật lý trong đó chất lỏng được hút vào tâm cánh bơm và đẩy ra ngoài bằng lực sinh ra do chuyển động quay.
Khi động cơ truyền lực làm quay trục bơm, cánh bơm gắn trên trục cũng quay theo. Sự quay này tạo ra lực ly tâm, làm chất lỏng bị hút vào phần tâm (vùng áp suất thấp) và bị đẩy ra ngoài mép cánh (vùng áp suất cao), rồi theo buồng dẫn dòng chảy ra khỏi bơm qua cửa xả.
Một đặc điểm nổi bật của dòng bơm inline ISG/IRG là cửa hút và cửa xả nằm trên cùng một trục thẳng hàng, giúp dòng nước chảy theo phương thẳng đứng hoặc ngang tùy cấu hình lắp đặt.
Thiết kế này mang lại nhiều lợi ích:
Giảm tổn thất áp suất do không phải đổi hướng dòng chảy
Tiết kiệm không gian lắp đặt
Tăng hiệu suất truyền động và giảm rung động
Cánh bơm đóng vai trò trung tâm trong việc tạo ra áp suất và lưu lượng. Cánh thường có thiết kế dạng kín (closed impeller), được bố trí theo hình xoắn ốc. Khi quay, cánh tạo dòng xoáy đưa chất lỏng từ trung tâm ra rìa với vận tốc lớn. Sự tăng tốc này chuyển hóa thành áp lực khi chất lỏng đi vào phần vỏ bơm (volute) – nơi có tiết diện mở rộng.
Sự chênh lệch áp suất giữa đầu hút và đầu xả là yếu tố tạo ra dòng chảy liên tục.
Trong quá trình hoạt động, phớt cơ khí có nhiệm vụ duy trì độ kín giữa trục quay và thân bơm. Phớt này chịu trách nhiệm ngăn nước hoặc chất lỏng từ buồng bơm rò ra ngoài trong khi vẫn cho phép trục quay trơn tru với tốc độ cao.
Nếu phớt bị hỏng hoặc mòn, chất lỏng có thể rò rỉ và gây hỏng động cơ, nên đây là điểm cần kiểm tra định kỳ.
ISG65-315 và IRG65-315 sử dụng cấu trúc truyền động trực tiếp giữa động cơ và trục bơm mà không qua khớp nối mềm. Điều này giúp giảm tổn hao cơ học, tăng độ ổn định và dễ bảo trì. Khi động cơ quay, trục bơm gắn đồng tâm cũng quay theo, đảm bảo mô-men truyền động hiệu quả và chính xác.
Với cấu tạo hút – đẩy tuyến tính và vận hành trơn tru, dòng chảy qua bơm inline có đặc tính ổn định, liên tục và ít gây biến động áp suất. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu duy trì áp lực ổn định như cấp nước tầng cao, hệ HVAC, hoặc hệ cứu hỏa.
Bơm ISG65-315, IRG65-315 có thể đạt cột áp cao (ví dụ từ 40–60m hoặc hơn tùy cấu hình) và lưu lượng lớn. Những thông số này được tính dựa trên:
Đường kính cánh bơm
Tốc độ quay (RPM)
Hình dạng buồng xoắn
Khả năng hút (độ hút sâu)
Mỗi yếu tố ảnh hưởng đến hiệu suất vận hành, do đó khi thiết kế hệ thống cần chọn đúng model phù hợp với nhu cầu áp và lưu.
Hiểu rõ nguyên lý làm việc của bơm inline ISG65-315 và IRG65-315 giúp người sử dụng không chỉ khai thác thiết bị hiệu quả mà còn bảo trì và xử lý sự cố đúng cách. Nhờ thiết kế tinh gọn, vận hành dựa trên cơ chế ly tâm mạnh mẽ và cấu trúc đồng trục tối ưu, hai dòng bơm này là lựa chọn đáng tin cậy cho các hệ thống yêu cầu lưu lượng lớn và áp suất ổn định
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315-luu-luong-25-m3h.html

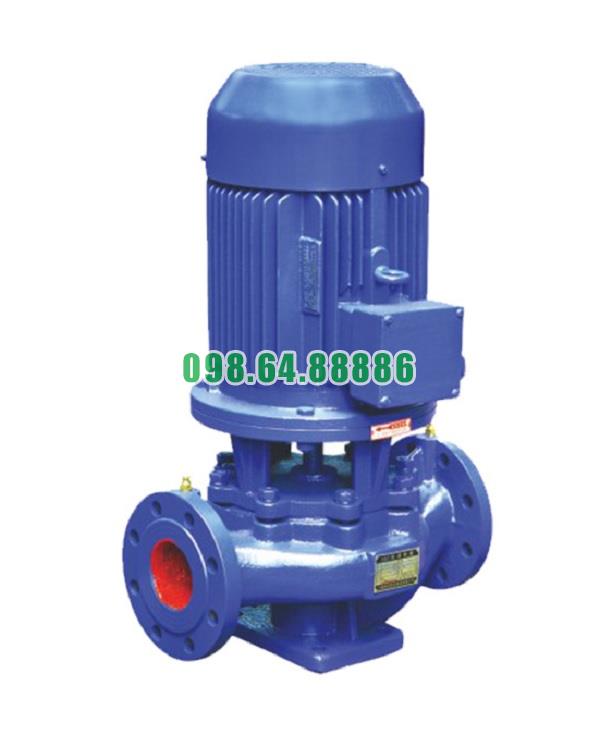

Máy bơm inline, bơm ly tâm trục đứng, tăng áp ISG65-315, IRG65-315 30kw, 25m3, 125m
