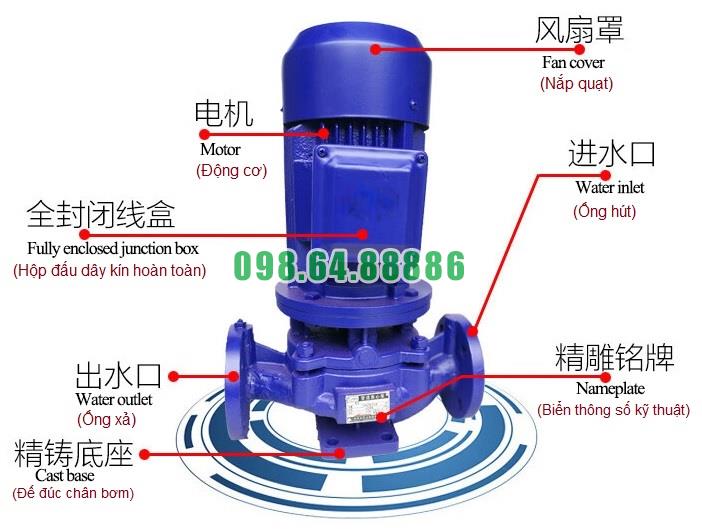

Bơm ly tâm trục đứng ISG65-200 và IRG65-200 có thiết kế đồng trục, dạng thẳng đứng, với đường hút và xả nằm trên một trục thẳng (inline). Cấu trúc bên trong của bơm được tối ưu để đảm bảo dòng chảy chất lỏng ổn định, giảm rung lắc và tổn thất áp lực, đồng thời dễ dàng bảo trì, thay thế linh kiện.
1. Thân bơm (vỏ bơm)
Là phần bao bọc toàn bộ cụm thủy lực bên trong, được chế tạo bằng gang hoặc inox. Thân bơm có hai mặt bích đối xứng cho đường hút và xả, cho phép lắp đặt trực tiếp vào đường ống mà không cần thay đổi kết cấu hệ thống.
2. Cánh bơm (Impeller)
Là bộ phận trung tâm tạo ra lực ly tâm. Cánh được gắn cố định vào trục, quay với tốc độ cao để tăng động năng cho chất lỏng. Tùy theo ứng dụng, cánh bơm có thể là dạng hở, nửa hở hoặc kín hoàn toàn. Vật liệu thường là inox hoặc đồng.
3. Trục bơm (Pump Shaft)
Trục truyền động từ động cơ xuống cánh bơm. Trục được thiết kế thẳng đứng, quay trong các bạc hoặc ổ bi, đảm bảo đồng tâm và độ ổn định cao. Vật liệu thường là thép không gỉ hoặc thép mạ cứng để tăng tuổi thọ.
4. Vòng bi – ổ đỡ (Bearings)
Hệ thống ổ bi giúp trục quay êm ái, giảm ma sát và chịu lực dọc trục. Một số model tích hợp bạc đạn kép hoặc ổ bi tự lựa để chống rung và tăng độ chính xác trong quá trình quay.
5. Phớt cơ khí (Mechanical Seal)
Nằm giữa trục và thân bơm, nhiệm vụ là ngăn chất lỏng rò rỉ ra bên ngoài. Phớt thường là dạng đơn hoặc đôi, cấu thành từ vật liệu chống mài mòn như SiC, graphite, tungsten carbide.
6. Buồng xoắn (Volute Chamber)
Bao quanh cánh bơm, có hình xoắn ốc mở rộng giúp chuyển đổi động năng của dòng chảy thành áp năng. Đây là nơi quyết định hiệu suất áp lực và lưu lượng của bơm.
7. Nắp bơm (Pump Cover)
Gắn phía trên thân bơm, giúp cố định trục và các linh kiện bên trong. Một số model có nắp tích hợp khớp nối để dễ tháo lắp và bảo trì cánh bơm.
8. Động cơ điện (Motor)
Được lắp phía trên hoặc phía dưới thân bơm (tùy cấu hình), truyền chuyển động quay đến trục thông qua khớp nối. Động cơ sử dụng điện 3 pha, có thể kết hợp biến tần điều chỉnh tốc độ quay.
9. Khớp nối trục (Coupling)
Nối trục động cơ và trục bơm, đảm bảo truyền lực mượt mà, giảm rung lắc. Khớp nối thường là loại mềm, có chốt chặn hoặc khớp nối cao su giảm chấn.
10. Gioăng làm kín (Gasket, O-ring)
Được bố trí tại các vị trí mặt bích, nắp bơm, cụm phớt để đảm bảo độ kín khít, ngăn rò rỉ chất lỏng trong quá trình làm việc.
Từ trên xuống dưới theo trục đứng của bơm:
Động cơ → khớp nối → trục quay → ổ bi → cánh bơm → buồng xoắn → thân bơm → cửa hút và xả đối xứng.
Thiết kế trục đứng và đồng tâm, tối ưu cho lắp đặt tại các vị trí hạn chế không gian.
Cấu trúc modular, dễ dàng tháo lắp từng phần mà không cần tháo rời toàn bộ bơm.
Hệ thống trục quay và vòng bi cân bằng giúp giảm rung và tăng độ ổn định khi vận hành liên tục.
Phớt và cánh bơm dễ thay thế, cho phép bảo trì tại chỗ mà không ảnh hưởng đến toàn bộ hệ thống.
Cấu trúc bên trong của bơm ly tâm trục đứng ISG65-200 và IRG65-200 được thiết kế khoa học và bền vững, giúp thiết bị hoạt động hiệu quả trong môi trường công nghiệp có yêu cầu cao về áp suất, lưu lượng và độ bền. Hiểu rõ cấu trúc bên trong là nền tảng quan trọng để lắp đặt, vận hành và bảo trì bơm đúng cách, tối ưu chi phí và hiệu quả sử dụng
Việc tối ưu hóa vận hành không chỉ giúp bơm ly tâm trục đứng ISG65-200, IRG65-200 hoạt động hiệu quả, tiết kiệm năng lượng mà còn kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro hư hỏng trong quá trình sử dụng. Dưới đây là các biện pháp tối ưu hóa từ giai đoạn lắp đặt đến điều khiển vận hành thực tế.
Phải lắp bơm đúng chiều mũi tên dòng chảy trên thân bơm để tránh sai lệch lưu lượng và áp lực thiết kế.
Đường ống hút và xả cần được bố trí thẳng hàng, không bị gập góc đột ngột, tránh tạo áp lực ngược và rung lắc.
Bơm cần đặt trên nền cứng, chắc chắn và thăng bằng, có thể sử dụng đế cao su chống rung để giảm cộng hưởng.
Tránh để đường ống chịu lực tác động lên thân bơm, vì điều này có thể làm cong trục và lệch tâm.
Trang bị van một chiều và van chặn tại đường hút và xả để kiểm soát dòng chảy, chống dòng chảy ngược.
Sử dụng đồng hồ đo áp suất và lưu lượng để giám sát liên tục hiệu suất hoạt động.
Lắp đặt biến tần (inverter) để điều chỉnh tốc độ quay của động cơ theo nhu cầu thực tế.
Giúp giảm tiêu thụ điện khi lưu lượng yêu cầu thấp, đồng thời giảm hao mòn cơ khí và rung động trong thời gian hoạt động.
Trang bị bộ khởi động mềm giúp bơm khởi động êm ái, không gây sốc điện, bảo vệ hệ thống điện và tăng tuổi thọ động cơ.
Phớt cơ khí nên được kiểm tra rò rỉ hoặc mòn mặt thường xuyên, đặc biệt nếu bơm vận hành liên tục.
Vòng bi cần nghe tiếng và đo rung để phát hiện sớm các hư hỏng.
Cánh bơm phải đảm bảo không bị mòn, gãy hoặc tích tụ cặn bẩn, vì điều này ảnh hưởng lớn đến hiệu suất bơm.
Đảm bảo nước đi vào không chứa rác, cặn, hoặc chất rắn lớn có thể làm tắc cánh bơm hoặc làm xước phớt.
Nếu hệ thống có bộ lọc đầu vào, cần kiểm tra và vệ sinh thường xuyên để giữ lưu lượng hút ổn định.

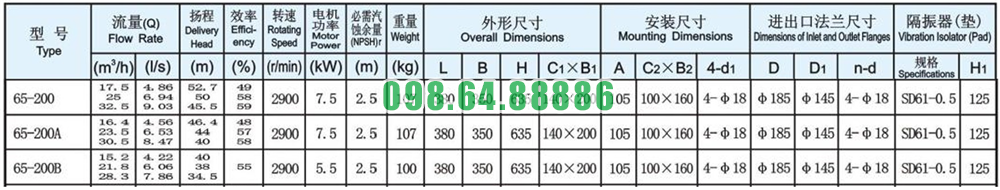

So sánh lưu lượng thực tế và cột áp với thông số kỹ thuật của bơm để đánh giá hiệu suất vận hành.
Nếu lưu lượng giảm hoặc cột áp thấp bất thường, cần kiểm tra khả năng hút, phớt hoặc cánh bơm.
Nhiệt độ động cơ không được vượt quá mức cho phép. Nếu động cơ nóng nhanh, cần kiểm tra nguồn điện, vòng bi, hoặc tải vượt mức.
Tiếng ồn bất thường là dấu hiệu của lệch tâm trục, vòng bi khô mỡ hoặc vật thể lạ mắc trong buồng bơm.
Tuyệt đối không cho bơm chạy khô, vì sẽ làm hỏng phớt và sinh nhiệt lớn trong trục.
Tránh vận hành vượt công suất thiết kế, điều này có thể làm cháy động cơ hoặc vỡ phớt.
Khi dừng bơm, nên tắt điện trước, sau đó đóng van xả để tránh sốc áp lực.
Khi khởi động lại, cần đảm bảo bơm đã được mồi đầy chất lỏng, tránh tình trạng hút rỗng.
Tối ưu hóa vận hành bơm ly tâm trục đứng ISG65-200, IRG65-200 không chỉ là việc cài đặt thiết bị tốt mà còn bao gồm quy trình lắp đặt hợp lý, điều khiển thông minh, giám sát chặt chẽ và bảo trì đúng định kỳ. Khi áp dụng đầy đủ các giải pháp trên, người vận hành có thể đảm bảo bơm hoạt động bền bỉ, tiết kiệm điện năng, giảm hư hỏng và duy trì hiệu suất tối đa trong suốt thời gian sử dụng. Đây là yếu tố then chốt giúp hệ thống cấp nước hoặc tuần hoàn luôn hoạt động ổn định và hiệu quả
https://vietnhat.company/bom-ly-tam-truc-dung-isg65200-cong-suat-75kw.html

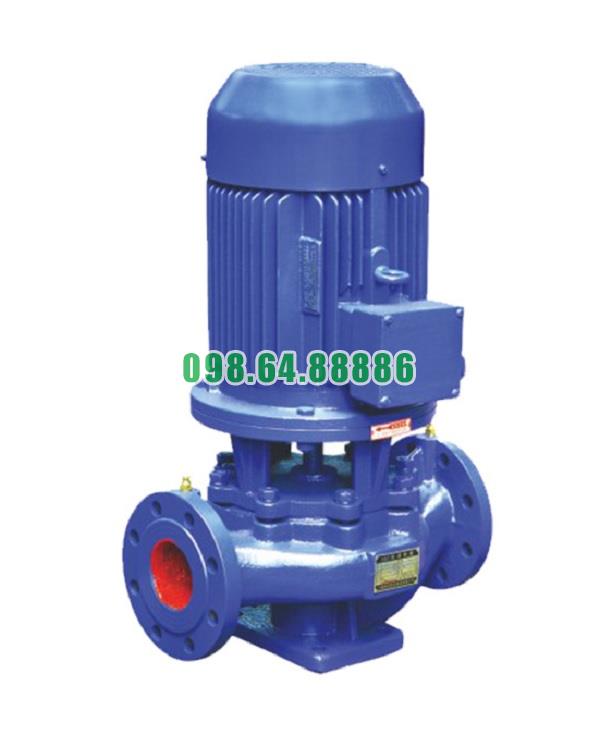

Máy bơm ly tâm trục đứng, bơm lùa, bơm lắp thẳng trục đứng ISG65-200, IRG65-200, 7.5kw, 25m3
12.787.200 VND
