Là bộ phận bao bọc toàn bộ buồng bơm, chịu áp lực trực tiếp từ dòng nước.
Được chế tạo từ gang đúc hoặc inox để đảm bảo độ bền cơ học và khả năng chống ăn mòn.
Thiết kế dạng volute (buồng xoắn ốc), có nhiệm vụ chuyển đổi động năng của dòng nước thành áp năng, giúp tăng áp suất trước khi nước đi ra ống đẩy.
Là trái tim của bơm ly tâm, gắn trực tiếp với trục bơm.
Khi quay, cánh bơm tạo lực ly tâm, hút nước từ tâm cánh và đẩy ra mép ngoài.
Tùy theo môi trường làm việc, cánh bơm có thể làm bằng gang xám, thép hợp kim hoặc inox 304/316.
Nối giữa động cơ và cánh bơm, truyền mô-men xoắn từ động cơ đến cánh.
Thường được chế tạo từ thép hợp kim không gỉ để chống cong vênh, chịu được mô-men xoắn cao và hạn chế mài mòn.
Bộ phận làm kín giữa trục quay và thân bơm, ngăn nước rò rỉ ra ngoài.
Phớt cơ khí của bơm ISG80-250A, IRG80-250A thường làm bằng vật liệu gốm, carbon, silicon carbide để chống mài mòn, chịu nhiệt và duy trì độ kín khít trong thời gian dài.
Có chức năng giữ trục bơm quay ổn định, giảm ma sát khi vận hành.
Vòng bi được bôi trơn định kỳ, giúp bơm hoạt động êm ái, hạn chế rung lắc và tiếng ồn.
Cung cấp năng lượng cho bơm, thường là động cơ cảm ứng 3 pha, cấp bảo vệ IP54 – IP55.
Động cơ được thiết kế đồng trục với bơm (inline), giúp giảm thất thoát năng lượng, nâng cao hiệu suất.
Có trang bị quạt gió làm mát để ngăn ngừa quá nhiệt khi vận hành liên tục.
Làm nhiệm vụ cố định bơm và động cơ, giữ cho toàn bộ hệ thống chắc chắn, giảm rung lắc trong quá trình hoạt động.
Được làm từ thép tấm hoặc gang đúc, có độ cứng vững cao.
Cửa hút đặt ở phía dưới, giúp hút nước từ nguồn.
Cửa đẩy đặt ở phía trên, đưa nước ra hệ thống đường ống.
Thiết kế inline (nằm trên cùng một trục thẳng đứng) giúp tiết kiệm không gian, thuận tiện lắp đặt trong tòa nhà và nhà máy.
Các bộ phận chính của bơm cấp nước trục đứng ISG80-250A, IRG80-250A gồm: thân bơm, cánh bơm, trục bơm, phớt cơ khí, vòng bi, động cơ điện, đế bơm, cửa hút và cửa đẩy. Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp chặt chẽ để đảm bảo bơm vận hành liên tục, ổn định, đáp ứng yêu cầu cấp nước cho nhiều ứng dụng khác nhau.
Bơm cấp nước trục đứng ISG80-250A, IRG80-250A hoạt động dựa trên nguyên lý lực ly tâm – đặc trưng của các dòng bơm ly tâm. Khi động cơ điện truyền chuyển động quay cho trục bơm, cánh bơm gắn trên trục sẽ quay với tốc độ cao.
Tại tâm cánh bơm: áp suất giảm xuống tạo ra vùng chân không tương đối, khiến nước từ đường ống hút chảy vào buồng bơm.
Khi cánh bơm quay: nước bị lực ly tâm tác động, văng ra mép ngoài cánh bơm với vận tốc lớn.
Trong buồng xoắn ốc (volute): năng lượng động học của dòng nước được chuyển hóa thành năng lượng áp suất, đẩy nước ra cửa xả với áp lực mạnh.
Chu trình lặp lại liên tục: đảm bảo dòng chảy được hút – đẩy không ngừng, tạo nên khả năng cấp nước ổn định.
Động cơ điện: biến đổi điện năng thành cơ năng, cung cấp lực quay cho trục bơm.
Trục bơm đồng tâm: truyền trực tiếp mô-men xoắn từ động cơ đến cánh bơm.
Cánh bơm: nhận năng lượng quay, tạo lực ly tâm để tăng vận tốc và áp suất của dòng chảy.
Phớt cơ khí: giữ kín khít, ngăn rò rỉ lưu chất ra ngoài trong khi bơm hoạt động dưới áp lực cao.
Vòng bi: giảm ma sát, giúp trục quay ổn định, góp phần duy trì hiệu suất lâu dài.
Nguyên tắc vận hành của bơm cấp nước trục đứng ISG80-250A, IRG80-250A dựa trên sự kết hợp giữa động cơ điện và lực ly tâm của cánh bơm, tạo nên dòng chảy liên tục với áp suất lớn. Nhờ thiết kế đồng trục, phớt cơ khí kín khít và vật liệu bền bỉ, bơm không chỉ đạt hiệu suất cao mà còn duy trì hoạt động ổn định, lâu dài trong nhiều hệ thống cấp nước và công nghiệp.
https://vietnhat.company/bao-gia-may-bom-nuoc-ly-tam-truc-dung-isg80250a.html

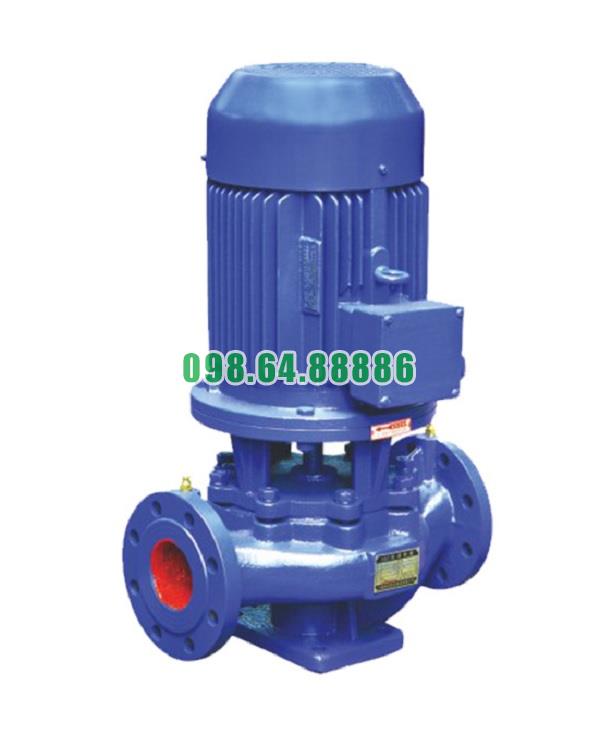

Máy bơm cấp nước trục đứng, bơm inline ISG80-250A, IRG80-250A 18.5kw, 46.8m3, 70m
25.056.000 VND
