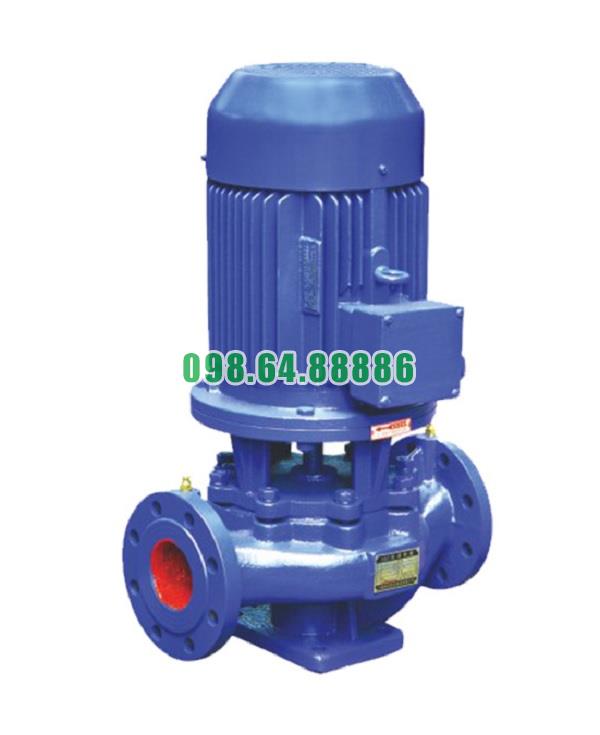

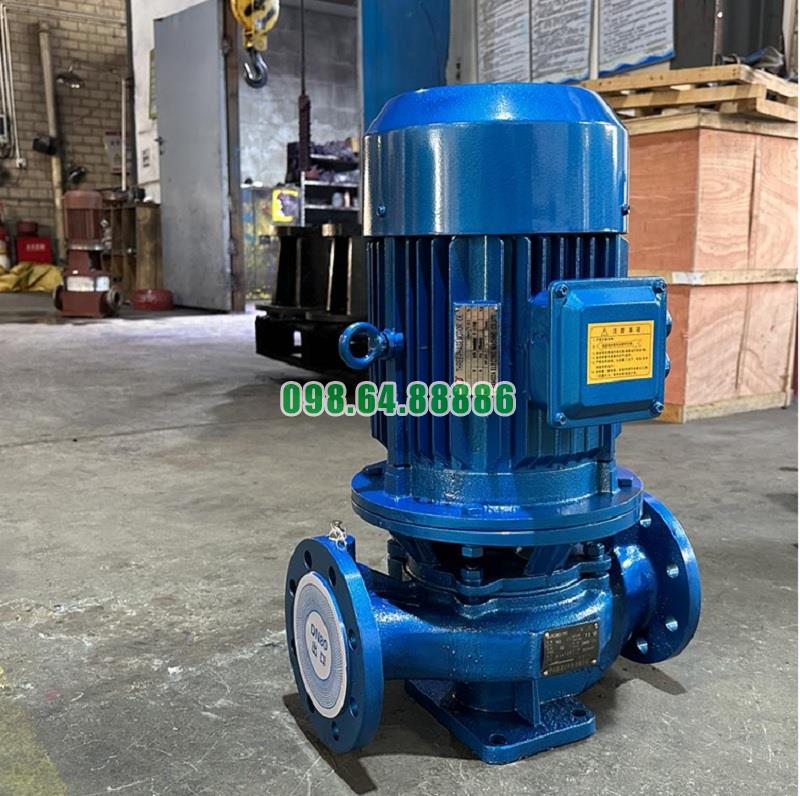

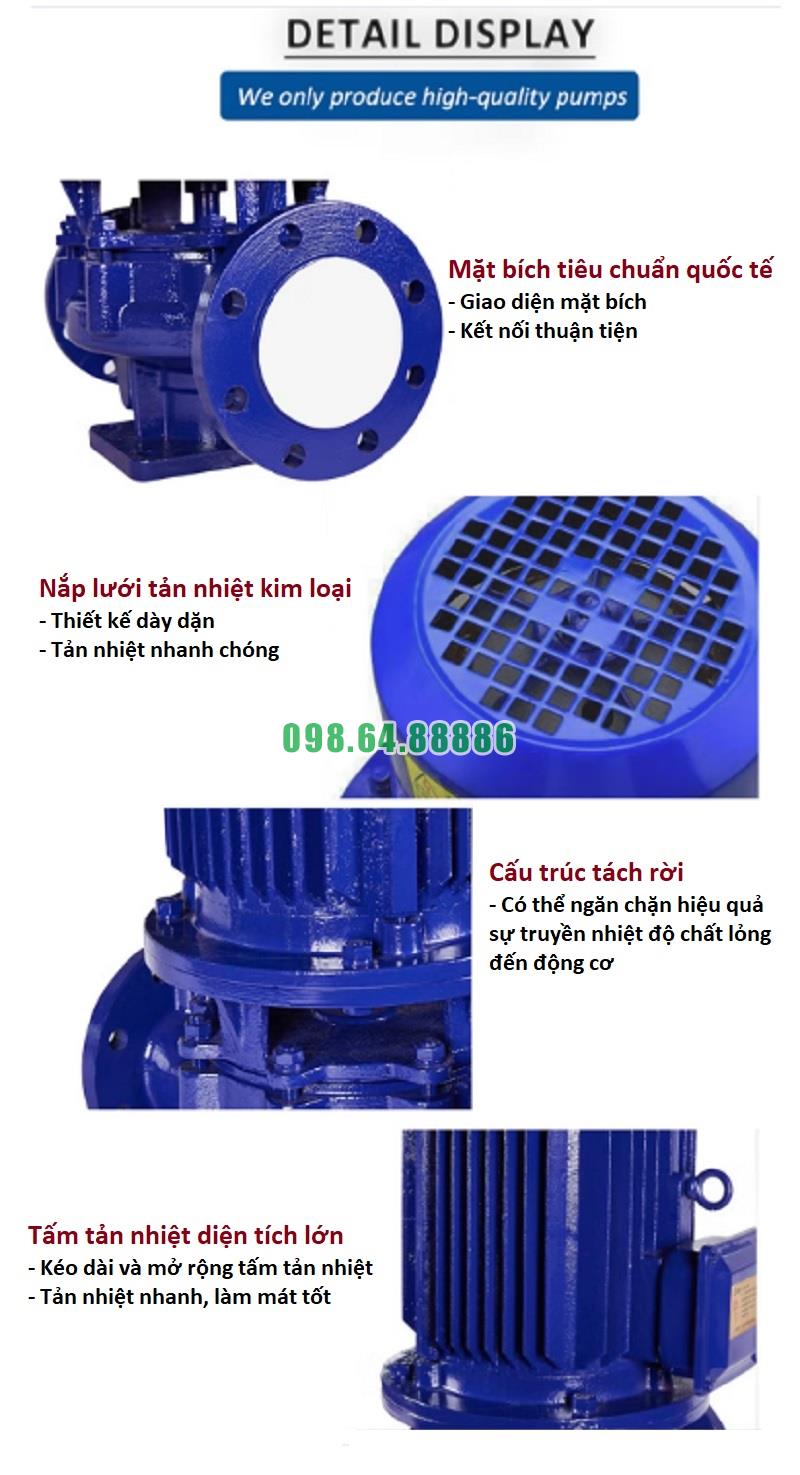

Vai Trò Của Từng Bộ Phận Trong Bơm Inline Model ISG65-200B, IRG65-200B
Thân Bơm (Pump Casing)
Là bộ khung chính bao bọc toàn bộ buồng công tác, chịu áp lực thủy lực và bảo vệ các chi tiết bên trong. Đồng thời, thân bơm định hình dòng chảy, chuyển động của nước từ cánh bơm ra đầu xả một cách tối ưu, góp phần tạo áp suất ổn định.
Cánh Bơm (Impeller)
Là bộ phận tạo ra lực ly tâm, đẩy nước từ trung tâm ra ngoại vi. Cánh bơm quyết định đến lưu lượng, cột áp và hiệu suất của bơm. Đây là “trái tim” của quá trình tạo áp suất và chuyển động dòng chảy.
Trục Bơm (Pump Shaft)
Có vai trò truyền lực quay từ động cơ đến cánh bơm, đảm bảo sự đồng tâm và ổn định trong vận hành. Trục phải có độ cứng và độ bền cao để chịu lực xoắn và lực dọc trục khi bơm hoạt động ở tốc độ cao.
Phớt Cơ Khí (Mechanical Seal)
Đóng vai trò làm kín trục quay tại điểm tiếp xúc với thân bơm, ngăn nước rò rỉ ra ngoài và chống xâm nhập của bụi bẩn, không khí vào buồng bơm. Phớt cơ khí ảnh hưởng trực tiếp đến độ kín khít và độ an toàn khi vận hành.
Bạc Đạn (Bearing)
Giúp giữ ổn định vị trí trục, giảm ma sát và hỗ trợ trục quay êm ái. Bạc đạn chất lượng giúp giảm rung động, tiếng ồn và tăng tuổi thọ toàn bộ cụm quay của bơm.
Động Cơ (Electric Motor)
Là nguồn năng lượng chính, tạo ra chuyển động quay để truyền động cho trục và cánh bơm. Hiệu suất và độ ổn định của động cơ quyết định khả năng vận hành bền bỉ của toàn bộ hệ thống.
Đế Bơm (Base Plate)
Có nhiệm vụ giữ vững toàn bộ cụm bơm, giúp lắp đặt cố định trên nền móng, giảm rung, chống lệch tâm. Đây là yếu tố đảm bảo an toàn kết cấu trong quá trình vận hành lâu dài.
Ống Hút – Ống Xả (Suction and Discharge Nozzles)
Là cổng kết nối bơm với hệ thống ống dẫn, đảm nhận việc đưa chất lỏng vào buồng bơm (ống hút) và dẫn chất lỏng ra ngoài sau khi được tăng áp (ống xả). Thiết kế inline giúp giảm tổn thất và lắp đặt gọn gàng.
Gioăng Làm Kín (Gasket/O-ring)
Được đặt tại các điểm tiếp giáp, các mặt bích để đảm bảo độ kín khít, ngăn rò rỉ chất lỏng và chống lọt khí vào trong. Tuy là chi tiết nhỏ nhưng ảnh hưởng lớn đến độ an toàn và hiệu suất tổng thể.
Nắp Bơm (Pump Cover)
Bảo vệ buồng cánh bơm và tạo điều kiện dễ dàng tháo lắp khi bảo trì. Nắp bơm thường được thiết kế chắc chắn, có lỗ kiểm tra hoặc tháo nhanh để tiện quan sát, kiểm tra tình trạng cánh bơm bên trong.
Quá trình hút và đẩy của Bơm inline model ISG65-200B, IRG65-200B
Bơm inline model ISG65-200B, IRG65-200B hoạt động theo nguyên lý ly tâm, với thiết kế đặc trưng là hút – xả thẳng hàng (inline), giúp dòng nước đi theo một hướng tuyến tính từ đầu hút đến đầu đẩy. Quá trình hút và đẩy trong bơm diễn ra liên tục và đồng bộ nhờ sự kết hợp giữa lực ly tâm và cấu tạo bên trong của buồng bơm.
Quá trình hút chất lỏng
Khi bơm được khởi động, trục bơm nối trực tiếp với động cơ bắt đầu quay, kéo theo cánh bơm quay với tốc độ cao. Tại thời điểm này, bên trong buồng cánh tạo ra một vùng áp suất thấp nhờ lực ly tâm sinh ra từ chuyển động quay. Vùng áp suất thấp này làm cho áp suất trong buồng bơm thấp hơn áp suất của môi chất bên ngoài, khiến chất lỏng từ đường ống hút bị đẩy vào buồng bơm thông qua đầu hút.
Chất lỏng di chuyển vào tâm cánh bơm, nơi nó bắt đầu chịu tác động mạnh của lực ly tâm. Lưu ý rằng quá trình hút chỉ diễn ra ổn định khi có mồi nước đầy trong buồng bơm, nếu không, hiện tượng chạy khô sẽ làm hỏng phớt và gây xâm thực.
Quá trình đẩy chất lỏng
Sau khi chất lỏng đi vào tâm cánh bơm, cánh bơm đang quay với tốc độ cao sẽ truyền năng lượng ly tâm cho chất lỏng, đẩy nó ra ngoài theo phương tiếp tuyến. Nước được tăng tốc và hướng về phía thành ngoài của buồng xoắn, nơi áp suất được gia tăng đáng kể.
Khi ra đến thành ngoài buồng bơm, vận tốc dòng chảy chuyển hóa thành áp suất tĩnh, tạo thành cột áp cần thiết để đẩy nước ra khỏi họng xả. Nhờ thiết kế hút – xả thẳng hàng, chất lỏng thoát ra theo trục thẳng, giảm tối đa tổn thất năng lượng do đổi hướng dòng chảy.
Quá trình này diễn ra liên tục theo mỗi vòng quay của cánh bơm, đảm bảo dòng nước cấp ra luôn ổn định, không bị ngắt quãng hay dao động lớn.
Lưu ý trong quá trình hút và đẩy
Đầu hút phải được lắp đặt thấp hơn hoặc ngang bằng mặt nước cấp để đảm bảo áp suất hút dương. Tránh để đầu hút quá dài hoặc có nhiều khúc cua gây tổn thất áp suất và dễ dẫn đến hiện tượng xâm thực. Đầu xả cần được lắp đúng kích cỡ, không thu hẹp đột ngột để tránh tăng áp cục bộ. Van một chiều nên được lắp đặt sau đầu xả để tránh dòng chảy ngược làm hư hỏng cánh bơm khi dừng máy.
Hiểu rõ quá trình hút và đẩy sẽ giúp vận hành bơm ISG65-200B, IRG65-200B một cách hiệu quả, an toàn và bền bỉ trong thời gian dài.
Thông số kỹ thuật và kích thước bơm model ISG65-200B
Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200B
Đường cong hiệu suất bơm model ISG65-200B
Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200B
Phụ kiện và kích thước lắp đặt bơm model ISG65-200B
Phương thức lắp đặt bơm model ISG65-200B
