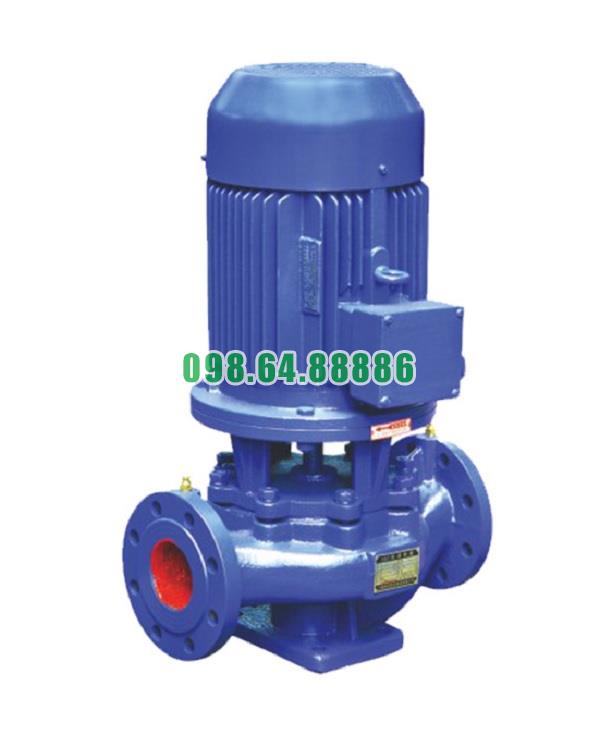

Máy bơm booster inline model ISG50-250, IRG50-250 công suất 11 kw

Lắp đặt Máy bơm booster inline model ISG50-250, IRG50-250 trong hệ thống

Lắp đặt đúng kỹ thuật là yếu tố then chốt giúp máy bơm booster inline ISG50-250, IRG50-250 hoạt động hiệu quả, bền bỉ và an toàn trong thời gian dài. Với thiết kế đồng trục, máy bơm dễ dàng tích hợp vào hệ thống cấp nước, HVAC hoặc PCCC mà không cần cải tạo phức tạp.

Vị trí lắp đặt trong hệ thống

Lắp trên đường ống chính theo chiều dọc

Do thiết kế hút – xả thẳng hàng, máy bơm thường được lắp trực tiếp vào đường ống chính theo chiều dọc, thuận tiện cho việc dẫn nước từ tầng thấp lên tầng cao hoặc tăng áp tại các vị trí cần bù áp lực.

Gần nguồn nước và đầu tiêu thụ

Bơm nên lắp gần bể chứa hoặc trạm cấp nước, cách xa các vị trí có tổn thất áp lớn. Khoảng cách từ bể chứa đến bơm càng ngắn, hiệu suất hút càng tốt.

Trên nền phẳng, chắc chắn

Máy cần được đặt trên bệ bê tông hoặc khung thép cố định, đảm bảo không rung lắc trong quá trình vận hành. Đế máy phải đồng phẳng để tránh sai lệch trục và mỏi cơ khí.

Yêu cầu kỹ thuật khi lắp đặt

Đảm bảo hướng dòng chảy đúng

Trên thân bơm luôn có mũi tên chỉ chiều dòng chảy. Cần đảm bảo nước chảy theo đúng hướng từ cửa hút qua cánh bơm ra cửa xả để tránh làm hỏng bộ phận bên trong.

Lắp van khóa và van một chiều

Trước và sau máy bơm cần lắp:

• Van khóa để dễ bảo trì, thay thế mà không cần xả cạn toàn bộ hệ thống

• Van một chiều ở phía xả để tránh dòng nước chảy ngược khi tắt bơm

Giảm rung bằng khớp nối mềm

Tại các vị trí đầu hút và đầu xả nên sử dụng khớp nối mềm cao su hoặc inox để giảm rung động và chống nứt vỡ đường ống do giãn nở nhiệt hoặc xung áp.

Đảm bảo độ thẳng trục

Vì trục bơm và trục động cơ là đồng tâm, cần kiểm tra kỹ khi lắp để không bị lệch trục, tránh rung, mòn bạc đạn hoặc hỏng phớt cơ khí.

Bố trí không gian bảo trì

Cần để trống ít nhất 0,5–1m phía trên và hai bên máy bơm để tiện tháo lắp, thay thế phớt, ổ đỡ, cánh bơm trong quá trình bảo dưỡng định kỳ.

Tích hợp trong hệ thống điều khiển

Kết nối biến tần và cảm biến áp suất

Máy có thể đấu nối với biến tần để điều chỉnh tốc độ, đồng thời gắn cảm biến áp lực ở đầu ra để duy trì áp suất không đổi. Đây là cấu hình tối ưu trong hệ thống tăng áp tự động.

Lắp đồng hồ áp suất và đồng hồ lưu lượng

Cần trang bị đồng hồ đo áp suất đầu hút và đầu xả để theo dõi tình trạng hoạt động của bơm. Nếu có thể, nên lắp thêm đồng hồ đo lưu lượng để giám sát công suất bơm theo thời gian.

Lắp đặt máy bơm booster inline ISG50-250, IRG50-250 đúng cách sẽ đảm bảo thiết bị hoạt động hiệu quả, tiết kiệm năng lượng và dễ bảo trì. Với thiết kế hút xả đồng trục, máy bơm thích hợp lắp trực tiếp vào hệ thống ống đứng hoặc ống ngang, đồng thời dễ tích hợp với biến tần, van điều áp và cảm biến để vận hành tự động. Việc tuân thủ đúng kỹ thuật lắp đặt còn giúp tăng tuổi thọ máy, giảm chi phí sửa chữa và duy trì hệ thống ổn định lâu dài.

Các lỗi thường gặp của Máy bơm booster inline model ISG50-250, IRG50-250

Máy bơm booster inline model ISG50-250 và IRG50-250 có độ bền cao, vận hành ổn định, tuy nhiên trong quá trình sử dụng thực tế, nếu không được vận hành và bảo trì đúng cách thì vẫn có thể phát sinh một số lỗi kỹ thuật. Dưới đây là những lỗi phổ biến nhất, nguyên nhân và hướng xử lý.

1. Máy bơm không lên nước

Nguyên nhân:

• Buồng bơm không được mồi nước đầy đủ.

• Có không khí trong đường hút hoặc đường ống hút không kín.

• Van hút hoặc van xả bị đóng.

• Cánh bơm bị mòn hoặc hỏng.

Hướng xử lý:

• Kiểm tra và mồi lại nước đầy buồng bơm.

• Siết chặt các khớp nối đường hút để tránh lọt khí.

• Mở hoàn toàn van hút, kiểm tra van xả.

• Kiểm tra và thay cánh bơm nếu cần.

2. Máy hoạt động nhưng áp suất yếu

Nguyên nhân:

• Cánh bơm bị mài mòn hoặc gãy cánh.

• Rò rỉ trên đường ống hoặc tại phớt cơ khí.

• Lưu lượng nước vào không đủ hoặc bị cản trở dòng chảy.

• Trục không quay hết tốc độ do điện áp yếu.

Hướng xử lý:

• Thay cánh bơm mới nếu bị mòn.

• Kiểm tra lại phớt và các mối nối ống.

• Làm sạch đường hút, kiểm tra lưới lọc.

• Đảm bảo nguồn điện đủ pha và đúng áp.

3. Máy rung và phát ra tiếng ồn bất thường

Nguyên nhân:

• Trục không đồng tâm hoặc lệch trục.

• Ổ bi bị hỏng, bạc đạn mòn.

• Lắp đặt không chắc chắn, chân bơm không vững.

• Cánh bơm bị lỏng hoặc vỡ.

Hướng xử lý:

• Căn chỉnh lại trục đúng tâm.

• Thay ổ bi hoặc bạc đạn mới.

• Gia cố chân đế và kiểm tra bu lông.

• Kiểm tra cánh bơm và thay thế nếu bị hỏng.

4. Rò rỉ nước ở phớt trục

Nguyên nhân:

• Phớt cơ khí bị mòn hoặc lắp sai.

• Trục bị xước hoặc mòn làm mất độ kín.

• Chạy khô khiến bề mặt phớt bị cháy.

Hướng xử lý:

• Thay phớt cơ khí đúng chủng loại.

• Kiểm tra và thay trục nếu bị mài mòn.

• Không để máy chạy khô, luôn đảm bảo có nước khi khởi động.

5. Động cơ quá nóng hoặc cháy

Nguyên nhân:

• Quá tải do lưu lượng hoặc cột áp vượt giới hạn thiết kế.

• Thiếu pha hoặc điện áp thấp.

• Hệ thống làm mát động cơ bị cản trở.

• Làm việc liên tục trong môi trường nhiệt độ cao, không thông thoáng.

Hướng xử lý:

• Điều chỉnh lại chế độ làm việc phù hợp với thông số máy.

• Kiểm tra nguồn điện, nối lại pha đúng.

• Làm sạch khe tản nhiệt và quạt động cơ.

• Bố trí máy nơi thoáng khí hoặc có quạt hỗ trợ làm mát.

6. Máy tự ngắt khi đang hoạt động

Nguyên nhân:

• Rơ-le nhiệt bảo vệ động cơ kích hoạt do quá tải.

• Tủ điện điều khiển có sự cố hoặc relay sai chức năng.

• Máy gặp cản trở cơ học như kẹt trục, kẹt cánh.

Hướng xử lý:

• Kiểm tra lại chế độ tải, giảm áp lực đầu ra nếu cần.

• Kiểm tra hệ thống điện điều khiển.

• Ngắt điện, tháo kiểm tra cánh bơm và trục.

Dù máy bơm booster inline ISG50-250 và IRG50-250 được thiết kế để hoạt động ổn định và bền bỉ, nhưng nếu vận hành không đúng cách, không kiểm tra định kỳ hoặc sử dụng trong điều kiện vượt quá khả năng thiết kế, các lỗi nêu trên vẫn có thể xảy ra. Do đó, việc bảo trì thường xuyên, giám sát kỹ trong quá trình sử dụng, và xử lý sự cố sớm là rất cần thiết để đảm bảo máy hoạt động hiệu quả và lâu dài.

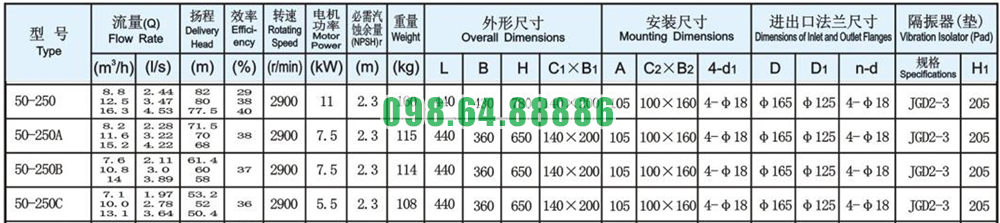

Thông số kỹ thuật và kích thước bơm model ISG50-250

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-250

Đường cong hiệu suất bơm model ISG50-250

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-250

Phụ kiện và kích thước lắp đặt bơm model ISG50-250

Phương thức lắp đặt bơm model ISG50-250
