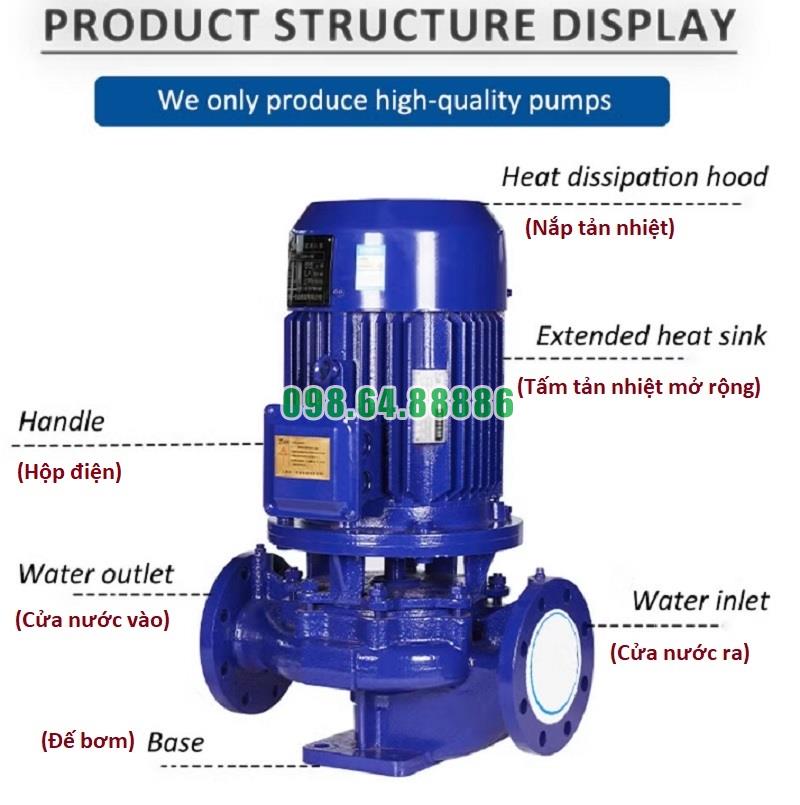

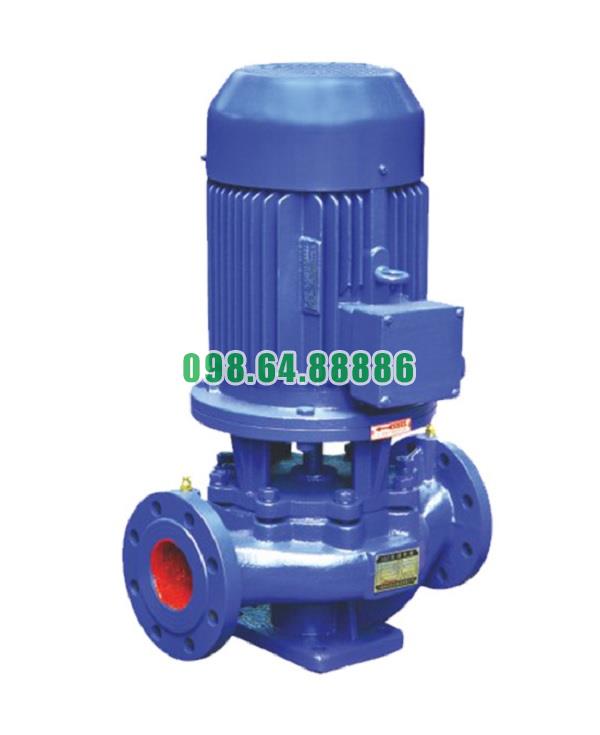

Bơm ISG65-160A và IRG65-160A có thiết kế đồng trục dạng đứng, trong đó trục bơm và trục động cơ được bố trí trên cùng một đường thẳng dọc. Cấu trúc này giúp:
Tiết kiệm tối đa diện tích mặt sàn
Dễ dàng lắp đặt trong các không gian hẹp như tầng hầm, trục kỹ thuật hoặc phòng máy nhỏ
Không cần nền bệ rộng, phù hợp với hệ thống kỹ thuật tòa nhà hiện đại
Cả hai đầu hút và xả của bơm đều được bố trí trên cùng một đường ống ngang, giúp tối giản đường ống kết nối và giảm nhu cầu về không gian xung quanh. Thiết kế này rất phù hợp với:
Hệ thống cấp nước tuần hoàn
Hệ thống cấp nước có áp suất ổn định
Các vị trí yêu cầu tối giản chiều ngang nhưng vẫn cần hiệu suất cao
Toàn bộ cụm bơm được chế tạo theo modul đơn khối, với mặt bích đầu vào – đầu ra theo chuẩn quốc tế (DN65). Nhờ đó:
Thao tác tháo lắp đơn giản, không cần di dời toàn bộ đường ống
Dễ dàng bảo trì định kỳ hoặc thay thế linh kiện mà không làm gián đoạn toàn hệ thống
Phù hợp cho các công trình yêu cầu bảo trì nhanh và hạn chế gián đoạn vận hành
Thiết kế của bơm inline ISG65-160A, IRG65-160A đáp ứng tốt các yêu cầu lắp đặt đồng bộ với:
Tủ điện điều khiển trung tâm
Biến tần và hệ thống giám sát từ xa
Hệ thống ống nước dân dụng hoặc công nghiệp có chiều cao trần thấp
Bơm có kích thước nhỏ gọn và trọng lượng phân bố đều theo chiều dọc, giúp:
Giảm yêu cầu về móng hoặc bệ đỡ
Dễ lắp trực tiếp lên nền bê tông có gia cố nhẹ
Phù hợp với các vị trí khó lắp đặt bơm ngang hoặc bơm có hệ khung cồng kềnh
Với thiết kế tối ưu cho diện tích và vị trí lắp đặt, dòng bơm inline ISG65-160A, IRG65-160A được xem là lựa chọn lý tưởng cho:
Tòa nhà cao tầng
Khu dân cư có trạm bơm nhỏ
Nhà máy với trục kỹ thuật hẹp
Khu vực kỹ thuật cần bơm cấp nước – làm mát – điều áp nhưng không có mặt bằng lớn
Để đảm bảo bơm inline model ISG65-160A, IRG65-160A hoạt động an toàn, hiệu quả và bền bỉ, việc lắp đặt đúng kỹ thuật là yêu cầu bắt buộc. Dưới đây là những nguyên tắc quan trọng cần tuân thủ trong quá trình lắp đặt nhằm tránh các sự cố như rung lắc, rò rỉ, quá tải hoặc mất áp suất.
Bơm cần được lắp trên nền bê tông hoặc khung thép vững chắc, mặt phẳng nằm ngang, không nghiêng lệch để đảm bảo trục không bị biến dạng trong quá trình vận hành.
Đảm bảo khoảng trống tối thiểu xung quanh bơm để thuận tiện cho việc kiểm tra, bảo trì hoặc thay thế linh kiện. Không nên lắp đặt quá sát tường hoặc trong góc khuất.
Lắp cao su chống rung hoặc tấm đệm cao su cách ly dưới chân bơm và động cơ để giảm truyền rung xuống nền và hạn chế tiếng ồn trong hệ thống.
Ống hút và ống xả phải thẳng hàng với mặt bích của bơm, tránh tạo áp lực lệch hoặc xoắn vặn lên thân bơm.
Tránh trường hợp trọng lượng đường ống hoặc thiết bị phụ trợ (như van, đồng hồ) đặt trực tiếp lên bơm. Cần sử dụng giá đỡ riêng cho đường ống để tránh làm cong trục hoặc nứt thân bơm.
Tuân theo mũi tên chỉ hướng dòng chảy trên thân bơm, đảm bảo nước vào từ cổng hút và ra ở cổng xả đúng thiết kế.
Van một chiều: gắn trên đường xả để tránh nước chảy ngược khi bơm dừng
Van khóa: lắp trước và sau bơm để thuận tiện cho việc bảo trì
Đồng hồ áp suất: lắp trên ống hút và ống xả để theo dõi tình trạng hoạt động
Sử dụng nguồn điện phù hợp (3 pha – 380V – 50Hz) và đấu nối theo sơ đồ trong hộp điện bơm. Đảm bảo siết chặt các đầu cốt, tránh tia lửa hoặc mất tiếp xúc.
Cần có dây tiếp địa đúng quy chuẩn kỹ thuật để bảo vệ người sử dụng và thiết bị khi có sự cố rò điện.
Sau khi cấp điện lần đầu, kiểm tra chiều quay của động cơ có trùng với mũi tên chỉ chiều quay trên thân bơm. Nếu quay sai, đảo lại 2 dây pha bất kỳ.
Nếu bơm không có chức năng tự mồi, cần châm đầy nước vào buồng bơm trước khi khởi động để tránh chạy khô gây cháy phớt.
Đảm bảo không có rò rỉ tại các vị trí nối
Mở nhẹ van xả để chống áp lực dồn quá mạnh lúc khởi động
Kiểm tra và siết lại toàn bộ bu lông, mặt bích nếu cần
Cho bơm chạy thử trong vài phút, theo dõi độ rung, tiếng ồn, dòng điện, áp suất và lưu lượng. Nếu có dấu hiệu bất thường, dừng bơm và kiểm tra lại toàn bộ hệ thống.
Lắp đặt theo chiều thẳng đứng là tối ưu cho model ISG/IRG, tiết kiệm không gian
Lắp biến tần điều khiển tốc độ để linh hoạt vận hành, tiết kiệm điện
Chống bụi, nước mưa, và nắng trực tiếp nếu bơm lắp ngoài trời bằng mái che hoặc tủ bảo vệ
Việc lắp đặt đúng cách bơm inline ISG65-160A, IRG65-160A không chỉ đảm bảo hiệu suất hoạt động tối ưu mà còn kéo dài tuổi thọ thiết bị, giảm sự cố và chi phí sửa chữa. Người vận hành cần tuân thủ đầy đủ các nguyên tắc kỹ thuật từ nền móng, đường ống, điện, cho đến kiểm tra trước vận hành để đảm bảo hệ thống hoạt động an toàn và bền vững trong suốt vòng đời sử dụng
