Dạng xoắn ốc (volute) hoặc vòng thu gom lưu lượng, bao quanh cánh bơm để chuyển động năng → áp năng và dẫn dòng ra cửa xả.
Vật liệu thường dùng: gang đúc phủ epoxy (ISG80-315A); inox 304/316 hoặc gang chịu nhiệt/ăn mòn nhẹ (IRG80-315A).
Bề mặt trong được gia công mịn để giảm tổn thất thủy lực; có các boss gắn đồng hồ áp, lỗ xả khí/xả cặn.
Kiểu cánh kín gồm đĩa trước, đĩa sau và các lá cánh, cân bằng động chính xác để giảm rung.
Ở tâm cánh tạo vùng áp thấp (hút), mép cánh tạo áp cao (đẩy).
Vật liệu: gang/đồng hợp kim (ISG); inox 304/316 chịu nhiệt, chống ăn mòn (IRG).
Có thể bố trí lỗ cân bằng trên đĩa sau để giảm lực dọc trục lên ổ bi và phớt.
Lắp trên vỏ bơm và/hoặc mép cánh, tạo khe hở chuẩn giữa cánh và vỏ để hạn chế hồi lưu nội bộ → giữ hiệu suất, đồng thời là chi tiết “hy sinh” dễ thay khi mòn.
Trục thẳng, độ cứng cao, truyền mô-men từ rotor động cơ đến cánh bơm, đầu cánh khóa bằng then (key) hoặc ê-cu chặn.
Khu vực làm kín được bảo vệ bằng ống lót trục (sleeve) chống mài mòn tại vị trí tiếp xúc phớt; sleeve có phớt chặn dầu/ron chặn riêng.
Vật liệu: thép hợp kim hoặc inox; bề mặt vùng phớt thường tôi cứng/mạ crôm.
Gồm mặt động (SiC/TC) và mặt tĩnh (Carbon/Ceramic), lò xo tạo lực ép, các O-ring EPDM/Viton/NBR tùy môi trường.
Nhiệm vụ: ngăn rò rỉ dọc trục khi trục quay tốc độ cao; với IRG80-315A (nước nóng) chọn vật liệu chịu nhiệt và kháng hóa chất phù hợp.
Ổ bi hướng kính và/hoặc chặn dọc trục bố trí trong gối trục phía động cơ; bôi trơn mỡ chịu nhiệt.
Chức năng: giữ đồng tâm, chịu tải thủy lực (lực hướng kính + phần dọc trục), giảm ma sát để trục quay êm.
Có nắp chắn bụi, phớt chắn dầu và rãnh thoát dầu/thoát nước tránh ẩm xâm nhập.
Lantern bracket liên kết vỏ bơm với động cơ, tạo khoang đặt phớt/ổ bi và khe quan sát rò rỉ.
Khớp nối (nếu có) dạng đồng trục ngắn hoặc cụm close-coupled gắn trực tiếp trục động cơ với trục bơm; có tấm căn (shim) để chỉnh đồng tâm.
Động cơ không đồng bộ 3 pha, IP55, cách điện F, hiệu suất IE2/IE3; làm mát bằng quạt gió dọc thân.
Mặt bích tiêu chuẩn đấu nối trực tiếp với thân bơm theo kiến trúc trục đứng inline.
Miệng hút đặt đồng trục với miệng xả (inline), tạo lối chảy thẳng qua buồng cánh → giảm xoáy, giảm tổn thất cục bộ.
Bên trong có vùng buồng dẫn mở dần tiết diện để hạ tốc và tăng áp trước khi ra mặt bích xả.
ISG80-315A: tối ưu cho nước sạch/nước lạnh; vật liệu buồng bơm và cánh thiên về gang/đồng, phớt – O-ring lựa chọn cho nhiệt độ trung bình.
IRG80-315A: tối ưu cho nước nóng; cánh/buồng bơm/ống lót ưu tiên inox 304/316, phớt SiC–Carbon, O-ring Viton/EPDM chịu nhiệt; kiểm soát khe hở và giãn nở nhiệt tốt hơn.
Lỗ xả khí ở đỉnh buồng bơm để purge khí khi khởi động.
Cổng đo áp phía hút/xả để kiểm tra Q-H và chẩn đoán lệch BEP.
Vòng chặn nước hoặc rãnh dẫn rò vi sai để phát hiện sớm hư hại phớt.
Bên trong ISG80-315A, IRG80-315A là một hệ thống đồng bộ gồm buồng bơm tối ưu thủy lực, cánh kín cân bằng động, trục + ống lót bền bỉ, phớt cơ khí làm kín tin cậy, ổ bi chịu tải và động cơ hiệu suất cao. Sự phối hợp chính xác giữa các chi tiết này tạo nên cột áp ổn định, lưu lượng lớn, vận hành êm – bền – ít rò rỉ, đồng thời cho phép tùy biến vật liệu theo nước sạch/nước lạnh (ISG) và nước nóng/ăn mòn nhẹ (IRG) để đạt hiệu suất và tuổi thọ tối ưu
Bơm ly tâm trục đứng ISG80-315A, IRG80-315A được sử dụng rộng rãi trong hệ thống cấp nước cho nhà cao tầng, chung cư, biệt thự và khu dân cư. Với khả năng tạo áp suất mạnh và lưu lượng ổn định, bơm đảm bảo cung cấp nước đến mọi tầng mà không bị sụt áp.
Nhà máy sản xuất: Cấp nước cho dây chuyền công nghệ, làm mát thiết bị, vận chuyển chất lỏng trong các công đoạn sản xuất.
Khu công nghiệp: Duy trì áp lực nước ổn định cho hệ thống cấp nước tập trung.
Chế biến thực phẩm, dược phẩm: Sử dụng phiên bản inox để đáp ứng yêu cầu an toàn vệ sinh và chống ăn mòn.
Xử lý nước sạch: Đưa nước qua các công đoạn lọc, khử trùng và phân phối đến bể chứa.
Xử lý nước thải: Vận chuyển nước thải từ bể lắng, bể sinh học đến các công đoạn xử lý tiếp theo.
Tái sử dụng nước: Tăng áp cho hệ thống tuần hoàn nước làm mát, tưới cây hoặc rửa công nghiệp.
Bơm ISG80-315A, IRG80-315A là lựa chọn phổ biến cho hệ thống phòng cháy chữa cháy của tòa nhà, trung tâm thương mại, nhà máy. Bơm đảm bảo áp lực lớn, hoạt động ổn định, cung cấp đủ lưu lượng nước để dập tắt đám cháy kịp thời.
Tưới phun mưa, tưới nhỏ giọt: Giúp duy trì áp suất ổn định, phân phối nước đồng đều cho cây trồng.
Dẫn nước từ kênh, hồ, ao: Đáp ứng nhu cầu tưới tiêu quy mô lớn trong nông nghiệp.
Khách sạn, khu nghỉ dưỡng: Tăng áp cho hệ thống nước sinh hoạt, hồ bơi và spa.
Bệnh viện, trường học: Đảm bảo nước sạch ổn định cho sinh hoạt và vận hành thiết bị y tế.
Với khả năng tạo áp suất cao, lưu lượng ổn định, thiết kế gọn gàng và độ bền vượt trội, bơm ly tâm trục đứng ISG80-315A, IRG80-315A có ứng dụng đa dạng trong cấp nước sinh hoạt, công nghiệp, xử lý nước, PCCC, nông nghiệp và dịch vụ. Đây là một trong những giải pháp toàn diện và linh hoạt, đáp ứng nhu cầu từ dân dụng đến công nghiệp nặng.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80315a-day-cao-105m-cong-suat-30kw.html

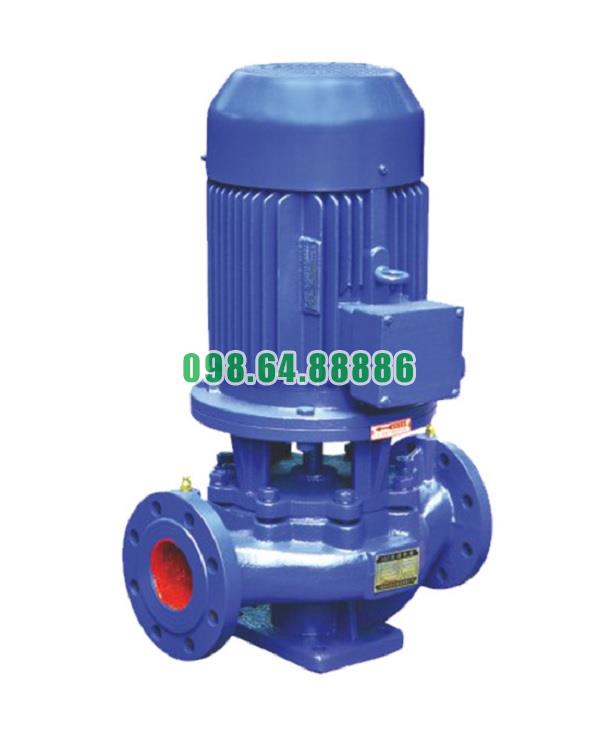

Máy bơm ly tâm trục đứng, bơm đường ống model ISG80-315A, IRG80-315A 37kw, 50m3, 125m
