Đầu hút và đầu xả nằm trên cùng một đường thẳng (kiểu inline) giúp lắp đặt trực tiếp vào hệ thống đường ống mà không cần thêm khớp nối chuyển hướng.
Tiết kiệm diện tích mặt bằng, rất phù hợp với không gian hẹp như phòng kỹ thuật, tầng hầm, trạm bơm trong nhà cao tầng.
Động cơ gắn trực tiếp trên trục bơm, tạo thành một trục đồng tâm, giúp truyền lực hiệu quả mà không cần hộp số hay dây curoa.
Thiết kế này giảm thiểu rung động, tăng hiệu suất truyền động và giảm hao mòn cơ khí.
Thân bơm: đúc bằng gang xám FCD hoặc inox 304/316 có độ bền cao, chịu áp suất đến 1.6 MPa.
Cánh bơm: được gia công chính xác từ đồng thau, inox hoặc thép hợp kim tùy vào ứng dụng, đảm bảo khả năng làm việc với chất lỏng sạch, nước nóng, hóa chất nhẹ.
Trục bơm: làm bằng thép không gỉ, chống ăn mòn và mài mòn, giúp bơm hoạt động liên tục mà không bị biến dạng.
Phớt cơ khí (Mechanical Seal) sử dụng vật liệu Silicon Carbide – Graphite – Viton chịu nhiệt cao và ma sát lớn.
Giúp ngăn rò rỉ tuyệt đối trong điều kiện áp suất và nhiệt độ cao, kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.
Động cơ được thiết kế tương thích với biến tần, giúp kiểm soát tốc độ quay linh hoạt.
Hệ thống có thể tự điều chỉnh lưu lượng và áp lực theo nhu cầu sử dụng, tối ưu điện năng tiêu thụ và kéo dài tuổi thọ thiết bị.
Hình dạng cánh bơm được thiết kế theo mô phỏng CFD (Computational Fluid Dynamics) để:
Giảm tổn thất dòng chảy
Hạn chế hiện tượng xâm thực
Tăng hiệu suất tổng thể lên đến 75–85% tùy điều kiện lắp đặt
Thiết kế cụm động cơ và cánh bơm có thể tháo rời từ phía trên mà không cần tháo toàn bộ hệ thống đường ống.
Giúp tiết kiệm thời gian sửa chữa, thay thế vòng bi, phớt hoặc cánh bơm khi cần thiết.
Vận hành ổn định, độ tin cậy cao
Tiết kiệm năng lượng và chi phí bảo trì
Lắp đặt đơn giản, bảo trì thuận tiện
Phù hợp với hệ thống cấp nước, điều áp, tuần hoàn nước nóng, HVAC, PCCC…
Bơm thẳng trục đứng model ISG40-160 và IRG40-160 thường được sử dụng trong hệ thống tăng áp, tuần hoàn nước nóng, HVAC và công nghiệp nhẹ, yêu cầu hoạt động ổn định và liên tục. Tuy nhiên, trong quá trình vận hành thực tế, bơm có thể gặp tình trạng quá tải, làm nóng động cơ, cháy cuộn dây hoặc gây hư hỏng cơ khí. Để đảm bảo an toàn và duy trì tuổi thọ thiết bị, các cơ chế bảo vệ quá tải được tích hợp hoặc lắp bổ sung trong hệ thống điều khiển.
Hút khô (bơm không có chất lỏng)
Cánh bơm bị kẹt, vật cản trong buồng bơm
Nguồn điện yếu, pha lệch hoặc đảo chiều quay sai
Lưu lượng vượt định mức thiết kế (do van xả mở quá lớn)
Vòng bi mòn, gây tăng ma sát cơ khí
Được lắp trong tủ điện điều khiển, thường tích hợp với contactor.
Cảm biến nhiệt độ cuộn dây motor: khi quá dòng gây nóng quá mức, rơle sẽ ngắt nguồn cấp cho động cơ.
Có thể cài đặt giá trị ngưỡng quá tải (thường là 1.0–1.2 lần dòng định mức).
Sau khi làm việc, cần thao tác reset để khởi động lại.
Sử dụng aptomat (CB) hoặc MCCB có khả năng cắt nhanh khi dòng vượt ngưỡng.
Bảo vệ trong trường hợp ngắn mạch, chập tải hoặc động cơ bị kẹt.
Một số động cơ của ISG40-160 hoặc IRG40-160 tích hợp cảm biến nhiệt đặt trong stator.
Khi nhiệt độ cuộn dây vượt ngưỡng (thường 130–150°C), tín hiệu sẽ ngắt mạch điều khiển.
Nếu bơm được điều khiển bằng biến tần, thiết bị này sẽ giám sát liên tục:
Dòng điện
Tốc độ
Mô-men tải
Khi phát hiện dòng tăng bất thường, biến tần sẽ:
Tự động giảm tốc
Cảnh báo người vận hành
Dừng bơm nếu cần thiết
Trong hệ thống tăng áp, có thể sử dụng cảm biến để giám sát áp lực.
Nếu áp suất quá cao do kẹt van đầu ra hoặc dòng lưu lượng bất thường, bơm sẽ ngắt để tránh hư hỏng.
Gắn trên đường ống để xả áp nếu áp suất tăng bất thường, giúp tránh hỏng vỏ bơm và đường ống.
Ngăn bơm hoạt động khi mực nước quá thấp (tránh hút khô).
Luôn sử dụng tủ điện tiêu chuẩn có rơle bảo vệ, tránh đấu thẳng motor với nguồn.
Cài đặt thông số rơle đúng với dòng định mức của động cơ ghi trên tem máy.
Với model IRG dùng cho nước nóng, cần chú ý đến bảo vệ quá nhiệt và tuần hoàn đủ lưu lượng.

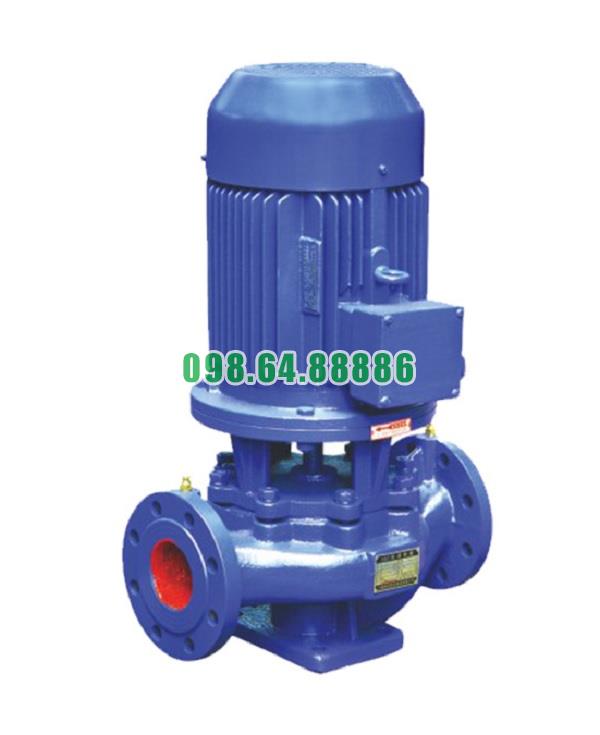

Bơm thẳng trục đứng model ISG40-160, IRG40-160 cột áp cao 32m
5.702.400 VND
