Vật liệu: thường bằng gang xám, gang cầu hoặc thép hợp kim; trong môi trường ăn mòn có thể dùng inox 304/316.
Đặc điểm: thân bơm được đúc nguyên khối, cửa hút và cửa xả bố trí thẳng hàng trên cùng một trục (inline).
Chức năng: giữ áp lực chất lỏng, định hình buồng xoắn (volute) để chuyển đổi động năng từ cánh bơm thành áp năng.
Loại: chủ yếu là cánh kín (Closed Impeller), đôi khi dùng cánh nửa hở cho chất lỏng có tạp chất.
Vật liệu: gang, inox hoặc hợp kim đồng.
Chức năng: nhận năng lượng từ trục bơm, tạo lực ly tâm để hút chất lỏng từ cửa hút và đẩy ra cửa xả.
Vật liệu: thép hợp kim C45, 40Cr hoặc inox 304/316.
Gia công: mài chính xác, xử lý nhiệt để tăng độ cứng và chống mài mòn.
Chức năng: truyền mô-men xoắn từ động cơ đến cánh bơm, đồng thời giữ ổn định cho cụm quay.
Loại: vòng bi bi rãnh sâu hoặc vòng bi tiếp xúc chéo.
Chức năng: đỡ trục, giảm ma sát, giữ trục quay êm và ổn định.
Bôi trơn: sử dụng mỡ chịu nhiệt, có đường tra mỡ để bảo dưỡng định kỳ.
Cấu tạo: gồm mặt động, mặt tĩnh, lò xo ép và gioăng phụ.
Vật liệu: carbon, ceramic, silicon carbide, cao su EPDM/Viton/NBR.
Chức năng: làm kín khe hở giữa trục và thân bơm, ngăn rò rỉ chất lỏng.
Vật liệu: cao su chịu nhiệt, PTFE hoặc graphite.
Chức năng: tạo kín khít giữa các mặt ghép (mặt bích, nắp bơm – thân bơm).
Đặc điểm: gắn vào thân bơm, giữ cụm phớt cơ khí và bạc đạn.
Chức năng: bảo vệ buồng bơm, hỗ trợ tháo lắp, kiểm tra và thay thế phụ kiện.
Loại: động cơ không đồng bộ 3 pha (hoặc 1 pha với công suất nhỏ).
Cấp bảo vệ: IP54 – IP55; cấp cách điện F/H.
Chức năng: cung cấp năng lượng cơ học cho trục bơm.
Tiêu chuẩn: DIN, JIS, ANSI; áp lực PN10 – PN25.
Chức năng: kết nối bơm với đường ống, chịu áp lực và đảm bảo kín khít.
Vật liệu: thép hàn hoặc gang đúc.
Chức năng: cố định toàn bộ bơm và động cơ trên nền móng, giảm rung động, giữ vững cân bằng khi bơm vận hành.

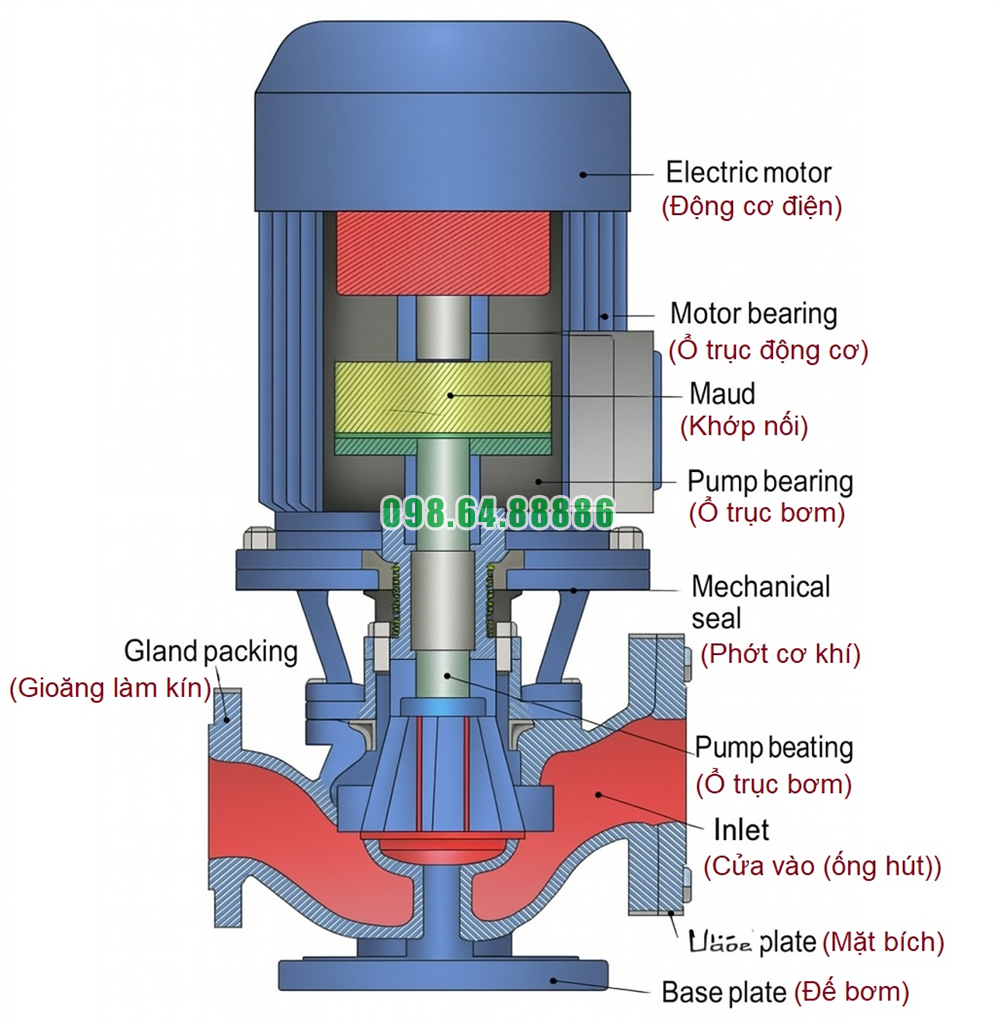

Bơm ly tâm trục đứng ISG100-160B, IRG100-160B gồm các bộ phận chính: thân bơm, cánh bơm, trục bơm, bạc đạn, phớt cơ khí, gioăng đệm, nắp bơm, động cơ điện, mặt bích hút – xả và chân đế. Từng bộ phận được chế tạo bằng vật liệu chịu lực, chịu nhiệt và chống ăn mòn, đảm bảo hiệu suất cao, độ bền lớn, vận hành ổn định và dễ bảo dưỡng trong các ứng dụng công nghiệp.
Trục bơm của bơm ly tâm trục đứng ISG100-160B, IRG100-160B là bộ phận trung tâm, có nhiệm vụ truyền mô-men xoắn từ động cơ điện đến bánh công tác. Nhờ trục bơm, năng lượng cơ học được chuyển hóa thành năng lượng thủy lực, tạo ra áp suất và lưu lượng cần thiết cho hệ thống.
Trục được chế tạo từ thép hợp kim hoặc thép không gỉ, đảm bảo:
Độ bền cơ học cao, chịu được lực xoắn và tải trọng liên tục.
Khả năng chống ăn mòn tốt, đặc biệt khi làm việc với nước lạnh, nước nóng hoặc dung dịch có tính ăn mòn nhẹ.
Độ đồng tâm chính xác, giúp bánh công tác quay ổn định, hạn chế rung lắc và giảm hao mòn ổ trục.
Cân bằng động chuẩn xác: giảm hiện tượng rung trong quá trình vận hành.
Kích thước phù hợp với cột áp và lưu lượng thiết kế, đảm bảo sự ổn định lâu dài.
Kết nối chặt chẽ với bánh công tác, tránh hiện tượng trượt hoặc mất cân bằng khi bơm hoạt động ở cường độ cao.
Phớt cơ khí là bộ phận quan trọng, đảm bảo bơm hoạt động an toàn và không bị rò rỉ chất lỏng. Trong bơm ISG100-160B, IRG100-160B, phớt thường được bố trí tại vị trí tiếp giáp giữa trục bơm và thân bơm.
Chức năng chính của phớt làm kín:
Ngăn rò rỉ nước hoặc chất lỏng ra bên ngoài, tránh thất thoát lưu chất.
Bảo vệ vòng bi và trục bơm, không để chất lỏng xâm nhập gây ăn mòn.
Tăng tuổi thọ bơm, đảm bảo vận hành ổn định trong thời gian dài.
Phớt cơ khí trong model ISG100-160B, IRG100-160B thường gồm:
Vòng tĩnh: gắn cố định vào thân bơm.
Vòng quay: gắn chặt trên trục bơm, quay theo trục.
Lò xo và vòng đệm: tạo áp lực ép, giữ bề mặt tiếp xúc luôn kín.
Vật liệu: cacbua silic (SiC), graphit hoặc gốm, có khả năng chịu mài mòn và nhiệt độ cao.
Khả năng làm kín tuyệt đối, hạn chế rò rỉ đến mức tối đa.
Chịu được áp suất và nhiệt độ cao.
Ít phải bảo dưỡng, tuổi thọ dài.
Giúp vận hành êm ái, giảm tổn thất năng lượng.
Thường xuyên kiểm tra tình trạng rò rỉ tại vị trí phớt.
Theo dõi độ rung và tiếng ồn để phát hiện hao mòn trục.
Thay phớt định kỳ khi xuất hiện vết nứt, mòn hoặc rò rỉ.
Sử dụng nước sạch hoặc dung dịch phù hợp để tránh tạp chất gây mài mòn bề mặt phớt.
Trục bơm và phớt làm kín là hai bộ phận giữ vai trò then chốt trong vận hành của bơm ly tâm trục đứng model ISG100-160B, IRG100-160B. Trục bơm bảo đảm truyền động ổn định, trong khi phớt cơ khí duy trì độ kín khít và an toàn. Việc sử dụng vật liệu chất lượng, kết cấu tối ưu cùng bảo dưỡng định kỳ sẽ giúp hệ thống bơm vận hành hiệu quả, bền bỉ và tiết kiệm chi phí.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100160b-day-cao-24m-luu-luong-24-ls.html

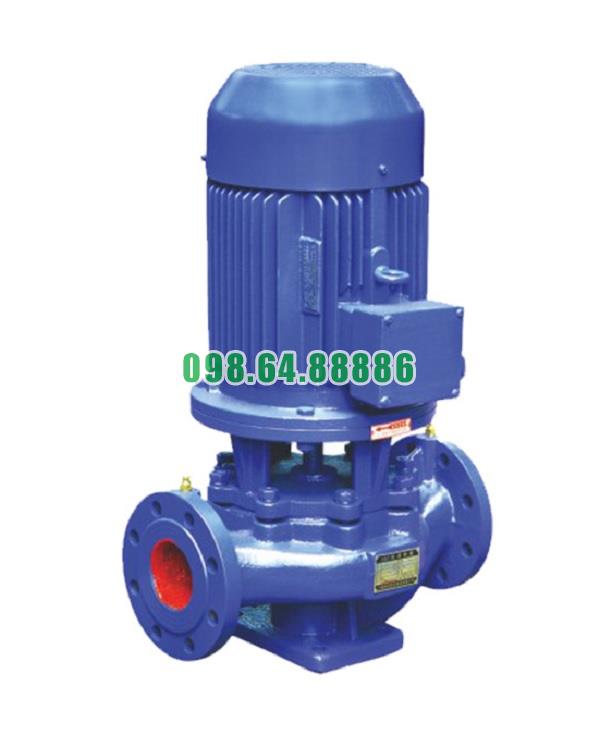

Máy bơm ly tâm trục đứng, bơm lắp thẳng trục đứng ISG100-160B, IRG100-160B 11kw, 86.4m3, 24m
