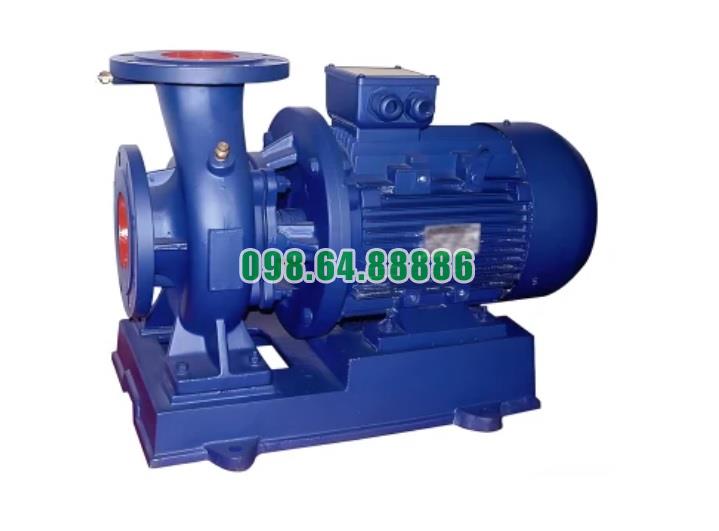

Bơm nước li tâm trục ngang động cơ 55 kw SLW100-ISW100-250-I có cấu trúc thân và vỏ được tách ra ở mặt sau của bánh công tác
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I với động cơ 55 kW được thiết kế với cấu trúc thân và vỏ tách ra ở mặt sau của bánh công tác. Cấu trúc này mang lại nhiều lợi ích trong vận hành và bảo trì, giúp bơm hoạt động hiệu quả và dễ dàng bảo dưỡng. Dưới đây là chi tiết về đặc điểm và lợi ích của cấu trúc này:
1. Đặc điểm cấu trúc thân và vỏ tách ở mặt sau
a. Thân bơm (Casing)
b. Vỏ bơm (Pump Cover)
Vỏ sau:
- Được thiết kế để bảo vệ bánh công tác và các bộ phận bên trong khỏi các tác động từ bên ngoài.
- Kết cấu chắc chắn, chịu được áp suất cao và đảm bảo hoạt động ổn định của bơm.
Dễ tháo lắp:
- Phần vỏ sau có thể dễ dàng tháo rời để kiểm tra hoặc thay thế các bộ phận bên trong mà không làm gián đoạn hệ thống đường ống.
2. Lợi ích của cấu trúc tách ở mặt sau
a. Dễ dàng bảo trì và sửa chữa
- Thiết kế Back Pull-Out cho phép tháo rời các bộ phận bên trong (bánh công tác, trục, phớt) mà không cần tháo toàn bộ bơm khỏi hệ thống.
- Giảm thiểu thời gian dừng máy và tăng năng suất làm việc của hệ thống.
b. Tiết kiệm chi phí vận hành
- Bảo trì nhanh chóng và đơn giản, giảm chi phí lao động và thời gian ngừng hoạt động.
- Không cần tháo dỡ đường ống hút và xả, giảm chi phí phụ kiện và lắp đặt.
c. Tăng tuổi thọ của bơm
- Dễ dàng kiểm tra và bảo dưỡng định kỳ các bộ phận quan trọng như bánh công tác, phớt cơ khí và vòng bi, giúp kéo dài tuổi thọ của bơm.
d. Phù hợp với hệ thống lớn
- Trong các hệ thống cấp nước hoặc công nghiệp, thiết kế này đặc biệt hữu ích vì hệ thống đường ống thường cố định và khó tháo rời.
3. Các thành phần bên trong dễ tiếp cận
a. Bánh công tác (Impeller)
- Là bộ phận tạo lực ly tâm cho dòng nước, dễ dàng tiếp cận để làm sạch hoặc thay thế khi cần.
b. Trục bơm (Pump Shaft)
- Trục bơm đồng trục với động cơ, có thể kiểm tra độ thẳng và thay thế vòng bi dễ dàng nhờ thiết kế tách ở mặt sau.
c. Phớt cơ khí (Mechanical Seal)
- Thiết kế này giúp tiếp cận nhanh phớt cơ khí, thay thế hoặc kiểm tra mà không cần tháo rời toàn bộ bơm
Bơm nước li tâm trục ngang động cơ 55 kw SLW100-ISW100-250-I được áp dụng để xử lý chất lỏng hóa học dễ cháy nổ trong ngành công nghiệp nào?
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I với động cơ 55 kW có thể được sử dụng để xử lý chất lỏng hóa học dễ cháy nổ trong một số ngành công nghiệp, nhưng cần đảm bảo bơm được thiết kế hoặc tùy chỉnh để phù hợp với các yêu cầu nghiêm ngặt về an toàn cháy nổ và khả năng chịu đựng các đặc tính hóa học của chất lỏng. Dưới đây là các ngành công nghiệp điển hình:
1. Ngành công nghiệp hóa dầu
- Ứng dụng:
- Bơm các sản phẩm dầu thô, xăng, dầu diesel, ethanol, và các dung môi dễ cháy.
- Yêu cầu:
- Cần sử dụng động cơ đạt chuẩn chống cháy nổ (Explosion-Proof) và các vật liệu chịu được hóa chất ăn mòn.
- Hệ thống phớt kín đặc biệt để ngăn rò rỉ hơi dễ cháy ra môi trường.
2. Ngành sản xuất hóa chất
- Ứng dụng:
- Xử lý và vận chuyển các chất lỏng hóa học dễ bay hơi, dễ cháy như methanol, acetone, toluene, và các dung môi công nghiệp.
- Yêu cầu:
- Bơm cần được chế tạo từ vật liệu chống ăn mòn như thép không gỉ, hợp kim đặc biệt hoặc nhựa chịu hóa chất.
- Trang bị hệ thống chống rò rỉ hoàn hảo để đảm bảo an toàn.
3. Ngành công nghiệp dược phẩm
- Ứng dụng:
- Vận chuyển dung môi hữu cơ hoặc các chất hóa học dễ cháy trong quy trình sản xuất thuốc và dược phẩm.
- Yêu cầu:
- Thiết bị phải đạt tiêu chuẩn ATEX (tiêu chuẩn an toàn cháy nổ cho môi trường chứa khí và hơi dễ cháy).
- Sử dụng vật liệu an toàn với quy trình sản xuất dược phẩm.
4. Ngành công nghiệp sơn và chất phủ
- Ứng dụng:
- Bơm các dung môi hữu cơ dễ cháy như xylene, butanol, hoặc nhựa lỏng trong sản xuất sơn, vecni và chất phủ.
- Yêu cầu:
- Thiết kế bơm đảm bảo chống tĩnh điện và an toàn trong môi trường có nguy cơ cháy nổ cao.
5. Ngành công nghiệp năng lượng
- Ứng dụng:
- Sử dụng trong hệ thống cấp nhiên liệu cho các nhà máy nhiệt điện, khí hóa lỏng (LNG), hoặc nhà máy sản xuất năng lượng tái tạo.
- Yêu cầu:
- Hệ thống bơm cần có khả năng vận hành ổn định ở áp suất cao và chịu được môi trường dễ cháy nổ.
6. Ngành công nghiệp sản xuất mỹ phẩm
- Ứng dụng:
- Bơm các loại dung môi dễ cháy trong quy trình pha trộn và sản xuất mỹ phẩm như nước hoa, cồn mỹ phẩm.
- Yêu cầu:
- Bơm cần có độ chính xác cao, vận hành an toàn và không làm nhiễm bẩn chất lỏng.
7. Ngành công nghiệp khí và hóa lỏng
- Ứng dụng:
- Bơm các chất lỏng hóa học dễ bay hơi như LPG (khí hóa lỏng), LNG (khí thiên nhiên hóa lỏng).
- Yêu cầu:
- Sử dụng bơm với động cơ chống cháy nổ và hệ thống làm kín chuyên dụng.
Các đặc điểm cần thiết của bơm trong ứng dụng chất lỏng dễ cháy nổ
- Chống cháy nổ:
- Động cơ và hệ thống điện phải đạt chuẩn Ex d (chống cháy nổ) hoặc các tiêu chuẩn quốc tế như ATEX.
- Vật liệu chịu hóa chất:
- Các bộ phận tiếp xúc với chất lỏng như thân bơm, cánh bơm, và trục phải được làm từ thép không gỉ, hợp kim đặc biệt hoặc nhựa chịu hóa chất.
- Hệ thống làm kín:
- Sử dụng phớt cơ khí kép hoặc phớt từ (magnetic seal) để ngăn rò rỉ chất lỏng và hơi.
- Thiết kế an toàn:
- Có hệ thống chống tĩnh điện và cơ chế ngăn chặn cháy nổ khi vận hành.
Bơm ly tâm trục ngang SLW100-ISW100-250-I hoàn toàn có thể sử dụng để xử lý các chất lỏng hóa học dễ cháy nổ trong các ngành công nghiệp hóa dầu, hóa chất, dược phẩm, và năng lượng nếu được trang bị động cơ và vật liệu phù hợp. Khi sử dụng trong môi trường này, cần đặc biệt chú ý đến các tiêu chuẩn an toàn cháy nổ để đảm bảo an toàn và hiệu quả vận hành
Điều kiện làm việc bơm nước li tâm trục ngang động cơ 55 kw SLW100-ISW100-250-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước li tâm trục ngang động cơ 55 kw SLW100-ISW100-250-I

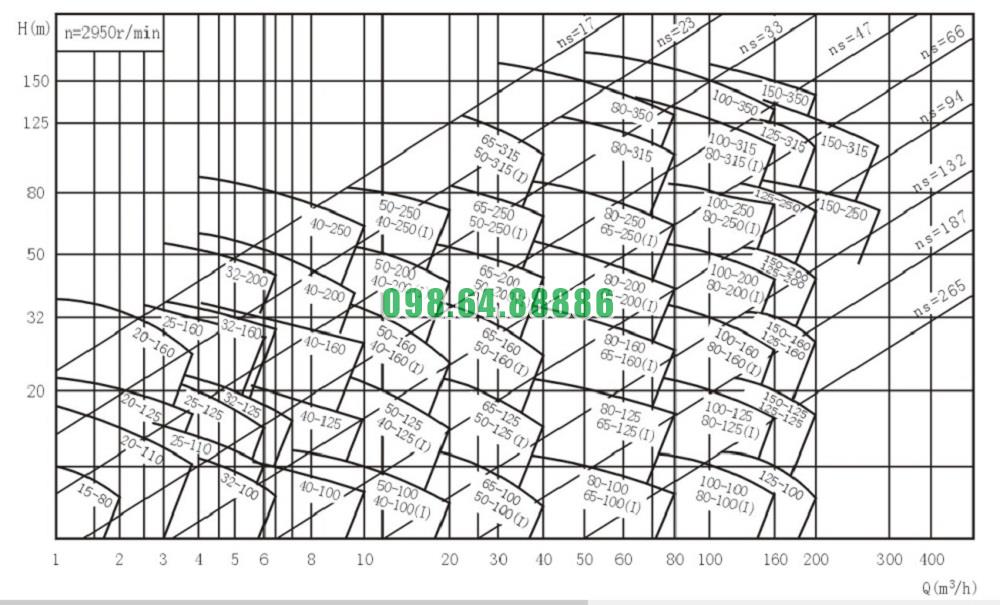

Đường cong hiệu suất bơm nước li tâm trục ngang động cơ 55 kw SLW100-ISW100-250-I

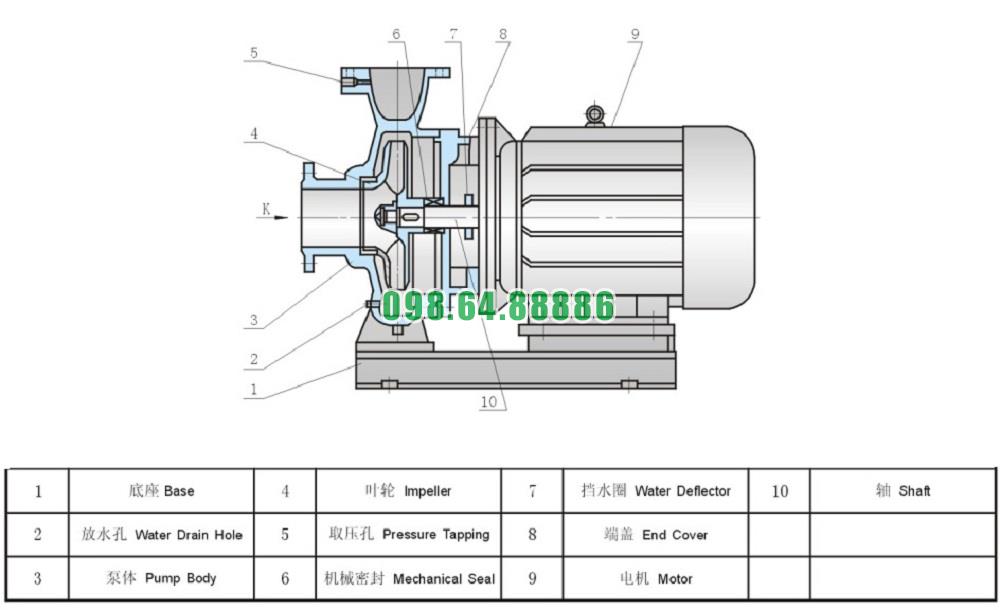

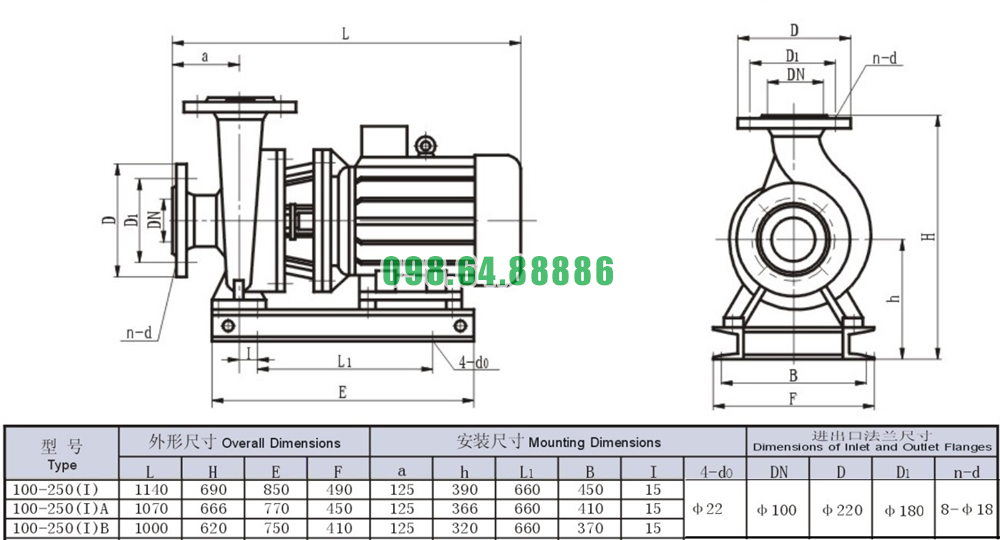

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang động cơ 55 kw SLW100-ISW100-250-I
