Vai trò của trục bơm trong hệ thống Bơm khí hóa lỏng YAB25-5
Giới thiệu về trục bơm trong Bơm khí hóa lỏng YAB25-5

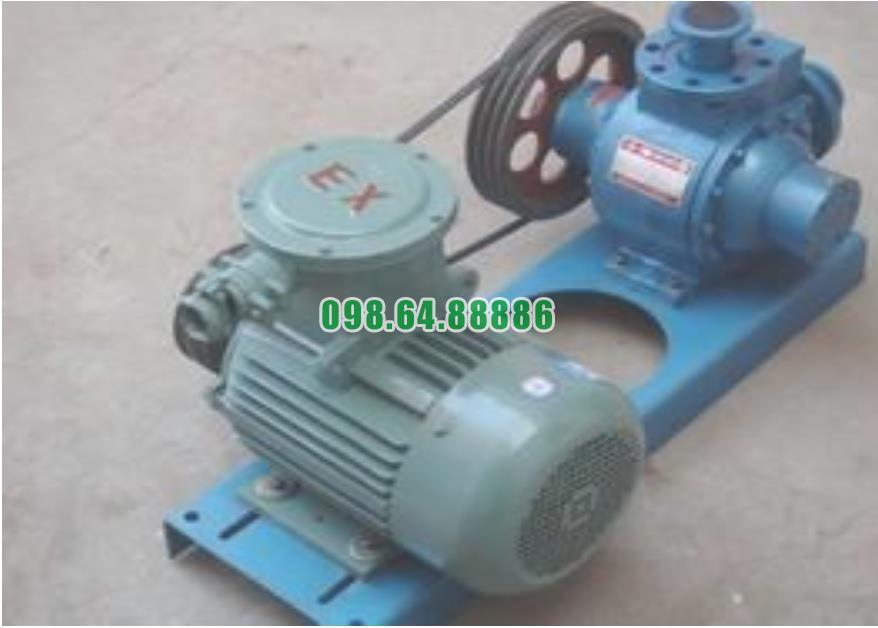

Trục bơm trong hệ thống Bơm khí hóa lỏng YAB25-5 là bộ phận trung tâm truyền chuyển động từ động cơ đến cụm cánh trượt bên trong thân bơm. Khi động cơ YB160M-4 công suất 11KW hoạt động, trục bơm nhận lực quay và giúp bơm vận hành ổn định ở tốc độ 600r.Pm, tạo lưu lượng 25m3/h để vận chuyển khí hóa lỏng, LPG, amoniac lỏng, methanol, benzen thô, etylen oxit, butadien và các chất lỏng dễ bay hơi khác.
Trong toàn bộ hệ thống Bơm khí hóa lỏng YAB25-5, trục bơm không chỉ có nhiệm vụ truyền động mà còn ảnh hưởng trực tiếp đến độ ổn định, khả năng làm kín, độ rung, tuổi thọ vòng bi và hiệu suất vận hành của thiết bị.
Trục bơm là bộ phận truyền lực chính của YAB25-5
Truyền chuyển động từ động cơ đến đầu bơm
Khi động cơ YB160M-4 quay, lực quay được truyền qua khớp nối đến trục bơm. Trục bơm tiếp tục truyền chuyển động này đến rotor và cánh trượt bên trong thân bơm. Nhờ đó, bơm tạo ra quá trình hút và đẩy chất lỏng qua cổng hút xả 3 inch.
Nếu trục bơm hoạt động ổn định, Bơm khí hóa lỏng YAB25-5 có thể duy trì tốc độ quay đều, giúp lưu lượng bơm đạt mức thiết kế 25m3/h. Ngược lại, nếu trục bị cong, lệch hoặc mài mòn, quá trình truyền lực sẽ không còn ổn định, làm bơm rung, nóng và giảm hiệu suất.
Giữ nhịp vận hành ổn định cho cánh trượt
Cánh trượt là bộ phận trực tiếp tạo dòng chảy trong bơm. Tuy nhiên, cánh trượt chỉ có thể làm việc hiệu quả khi trục bơm quay đều và đúng tâm. Vì vậy, trục bơm giữ vai trò điều phối chuyển động bên trong buồng bơm, giúp các cánh trượt đóng mở, di chuyển và tạo khoang bơm một cách ổn định.
Đối với Bơm khí hóa lỏng YAB25-5, sự ổn định này rất quan trọng vì thiết bị thường vận chuyển các chất lỏng dễ bay hơi, cần dòng bơm đều, hạn chế va đập áp suất và giảm nguy cơ rò rỉ.
Trục bơm ảnh hưởng đến hiệu suất của Bơm khí hóa lỏng YAB25-5
Giúp bơm duy trì lưu lượng 25m3/h
Hiệu suất của Bơm khí hóa lỏng YAB25-5 phụ thuộc nhiều vào khả năng quay ổn định của trục bơm. Khi trục quay đúng tốc độ và không bị lệch tâm, cánh trượt sẽ tạo ra dòng hút xả đều, giúp bơm đạt lưu lượng 25m3/h.
Nếu trục bơm bị mòn, cong hoặc lắp đặt sai tâm, cánh trượt có thể làm việc không đều. Khi đó, lưu lượng bơm dễ bị giảm, áp suất dao động và hệ thống vận chuyển khí hóa lỏng không còn ổn định như ban đầu.
Giảm hao tổn năng lượng trong quá trình vận hành
Một trục bơm thẳng, cân bằng và được lắp đúng kỹ thuật sẽ giúp lực từ động cơ truyền đến đầu bơm hiệu quả hơn. Nhờ đó, động cơ 11KW không phải làm việc quá tải để bù cho ma sát, rung động hoặc lệch trục.
Điều này giúp Bơm khí hóa lỏng YAB25-5 vận hành tiết kiệm hơn, giảm hiện tượng nóng động cơ, giảm hao mòn cơ khí và nâng cao tuổi thọ tổng thể của hệ thống.
Trục bơm liên quan trực tiếp đến khả năng làm kín
Vị trí trục bơm là điểm cần làm kín quan trọng
Trong Bơm khí hóa lỏng YAB25-5, trục bơm phải xuyên qua khu vực thân bơm để nhận lực quay từ động cơ. Đây là vị trí dễ phát sinh rò rỉ nếu hệ thống phớt cơ khí và vòng đệm không làm việc tốt.
Khi trục bơm quay ổn định, bề mặt tiếp xúc giữa trục và phớt cơ khí được giữ đều hơn, giúp khả năng làm kín tốt hơn. Ngược lại, nếu trục bị đảo, lệch hoặc rung mạnh, phớt cơ khí có thể nhanh mòn, làm tăng nguy cơ rò rỉ LPG, amoniac lỏng hoặc các chất lỏng dễ bay hơi.
Hỗ trợ duy trì áp suất làm việc 2.0 MPa
Bơm khí hóa lỏng YAB25-5 có áp suất làm việc 2.0 MPa, vì vậy mọi bộ phận làm kín quanh trục đều phải hoạt động chính xác. Trục bơm ổn định giúp phớt cơ khí giữ kín tốt hơn, hạn chế môi chất thoát ra ngoài và duy trì áp suất trong buồng bơm.
Đây là yếu tố quan trọng giúp bơm vận hành an toàn trong các hệ thống khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Trục bơm giúp giảm rung động và tiếng ồn
Trục quay đúng tâm giúp bơm vận hành êm hơn
Một trong những dấu hiệu cho thấy Bơm khí hóa lỏng YAB25-5 hoạt động tốt là trục bơm quay êm, không rung mạnh và không phát ra tiếng kêu bất thường. Khi trục được căn chỉnh đúng tâm với động cơ và đầu bơm, lực quay được truyền đều, giảm va đập cơ học trong quá trình vận hành.
Điều này giúp bơm làm việc ổn định hơn, nhất là khi vận chuyển khí hóa lỏng qua hệ thống đường ống lớn có cổng hút xả 3 inch.
Hạn chế ảnh hưởng đến vòng bi và khớp nối
Trục bơm có mối liên hệ trực tiếp với vòng bi và khớp nối. Nếu trục bị lệch, vòng bi sẽ chịu tải không đều, dễ nóng, mòn hoặc hỏng sớm. Khớp nối giữa động cơ và bơm cũng có thể bị mài mòn nhanh hơn.
Vì vậy, kiểm tra độ thẳng, độ đồng tâm và tình trạng quay của trục bơm là việc cần thiết để bảo vệ toàn bộ cụm truyền động của Bơm khí hóa lỏng YAB25-5.
Trục bơm ảnh hưởng đến độ bền của cánh trượt và thân bơm
Giúp cánh trượt làm việc đúng quỹ đạo
Cánh trượt bên trong Bơm khí hóa lỏng YAB25-5 cần chuyển động đúng quỹ đạo để tạo khoang hút và khoang đẩy ổn định. Trục bơm giữ vai trò dẫn hướng chuyển động này. Khi trục quay đều, cánh trượt tiếp xúc hợp lý với buồng bơm, hạn chế va đập và mài mòn không đều.
Nếu trục bơm bị lệch, cánh trượt có thể bị ép lệch, gây ma sát lớn, giảm tuổi thọ và ảnh hưởng đến khả năng tạo lưu lượng.
Bảo vệ bề mặt bên trong thân bơm
Vỏ bơm YAB25-5 được làm từ gang hợp kim chịu mài mòn mật độ cao, có độ nhẵn tốt sau gia công. Tuy nhiên, nếu trục bơm bị mất cân bằng, các chi tiết bên trong có thể hoạt động không đều, gây mài mòn cục bộ lên bề mặt thân bơm.
Do đó, trục bơm ổn định giúp bảo vệ thân bơm, giữ độ kín bên trong và duy trì hiệu quả vận chuyển khí hóa lỏng lâu dài.
Những dấu hiệu trục bơm YAB25-5 cần được kiểm tra
Bơm rung mạnh khi vận hành
Nếu Bơm khí hóa lỏng YAB25-5 rung mạnh hơn bình thường, một trong những nguyên nhân có thể đến từ trục bơm bị lệch, cong hoặc mất cân bằng. Khi đó cần dừng máy để kiểm tra độ đồng tâm giữa động cơ, khớp nối và đầu bơm.
Xuất hiện tiếng kêu bất thường
Tiếng kêu lạ ở khu vực đầu bơm hoặc gần khớp nối có thể liên quan đến trục bơm, vòng bi hoặc cánh trượt. Nếu tiếp tục vận hành khi trục có vấn đề, bơm có thể bị hư hỏng nặng hơn.
Phớt cơ khí nhanh mòn hoặc rò rỉ
Nếu phớt cơ khí thường xuyên bị mòn, nóng hoặc rò rỉ, cần kiểm tra lại bề mặt và độ đảo của trục bơm. Trục quay không đều sẽ làm phớt chịu ma sát bất thường, giảm khả năng làm kín khi bơm khí hóa lỏng.
Bảo dưỡng trục bơm trong hệ thống Bơm khí hóa lỏng YAB25-5
Kiểm tra độ đồng tâm định kỳ
Cần kiểm tra độ đồng tâm giữa trục động cơ YB160M-4 và trục bơm YAB25-5 sau khi lắp đặt, sau bảo trì hoặc khi phát hiện rung động bất thường. Căn chỉnh đúng giúp bơm vận hành êm, giảm tải cho vòng bi và phớt cơ khí.
Đảm bảo bôi trơn vòng bi phù hợp
Dù trục bơm là bộ phận quay chính, vòng bi mới là chi tiết đỡ và giữ trục quay ổn định. Vì vậy, cần kiểm tra tình trạng bôi trơn vòng bi, tránh để vòng bi khô mỡ, quá nhiệt hoặc mài mòn làm ảnh hưởng đến trục.
Không vận hành khi bơm bị kẹt
Nếu đầu bơm có dấu hiệu kẹt cánh trượt, khó quay hoặc bị vật lạ bên trong, không nên cố khởi động động cơ. Việc cưỡng ép vận hành có thể làm trục bơm chịu tải đột ngột, dẫn đến cong trục, hỏng khớp nối hoặc cháy động cơ.
Trục bơm trong hệ thống Bơm khí hóa lỏng YAB25-5 là bộ phận giữ vai trò truyền lực, duy trì chuyển động của cánh trượt, hỗ trợ làm kín và đảm bảo hiệu suất vận hành. Khi trục bơm hoạt động ổn định, bơm có thể duy trì tốc độ 600r.Pm, lưu lượng 25m3/h, áp suất làm việc 2.0 MPa và vận chuyển khí hóa lỏng một cách an toàn.
Đối với các môi chất dễ bay hơi như LPG, amoniac lỏng, methanol, benzen thô, etylen oxit và butadien, trục bơm càng cần được kiểm tra và bảo dưỡng kỹ để tránh rung động, lệch tâm, rò rỉ phớt và giảm hiệu suất. Vì vậy, bảo vệ trục bơm chính là bảo vệ độ bền, độ kín và sự ổn định của toàn bộ Bơm khí hóa lỏng YAB25-5.
